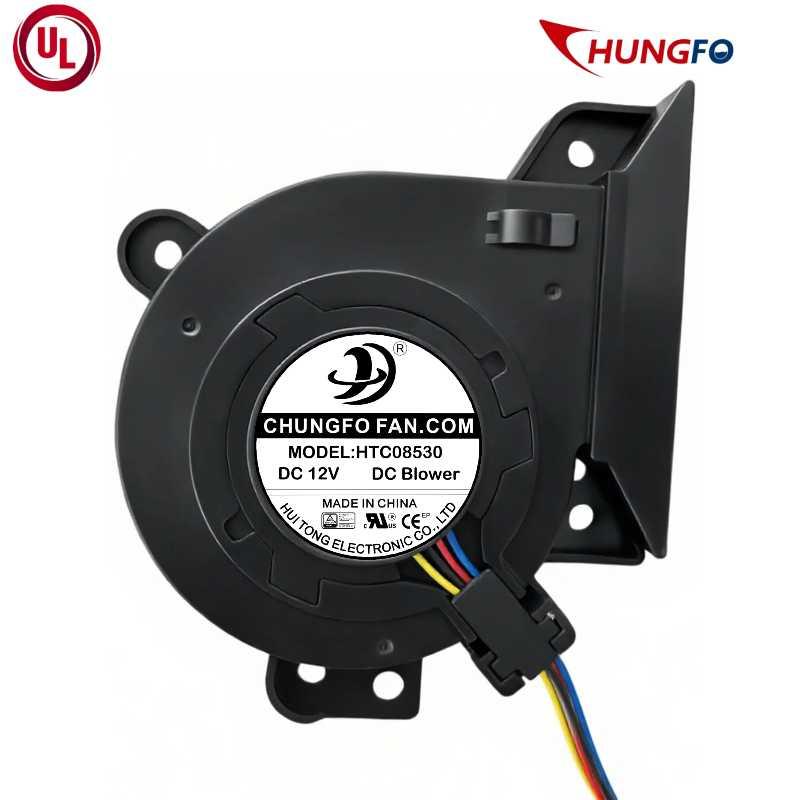

85*85*30 мм мини-вентилятор-турбина постоянного тока 5 В для 3D-печати

Работая от источника постоянного тока 12 В с номинальной скоростью 5000 об/мин ±10%, этот центробежный вентилятор постоянного тока обеспечивает стабильный и направленный воздушный поток в компактном оборудовании. Конструкция из PBT + стекловолокна, вал из нержавеющей стали и гидравлическая подшипниковая система обеспечивают долговечность для непрерывного охлаждения оборудования.

С номинальным током всего 0,36 А ±15%, широким диапазоном рабочего напряжения 7–13 В постоянного тока и средним уровнем шума 49,7 дБА модель 8530 подходит для применений, требующих баланса между компактной установкой, надежным воздушным потоком и контролируемым уровнем рабочего шума.

Ключевые особенности

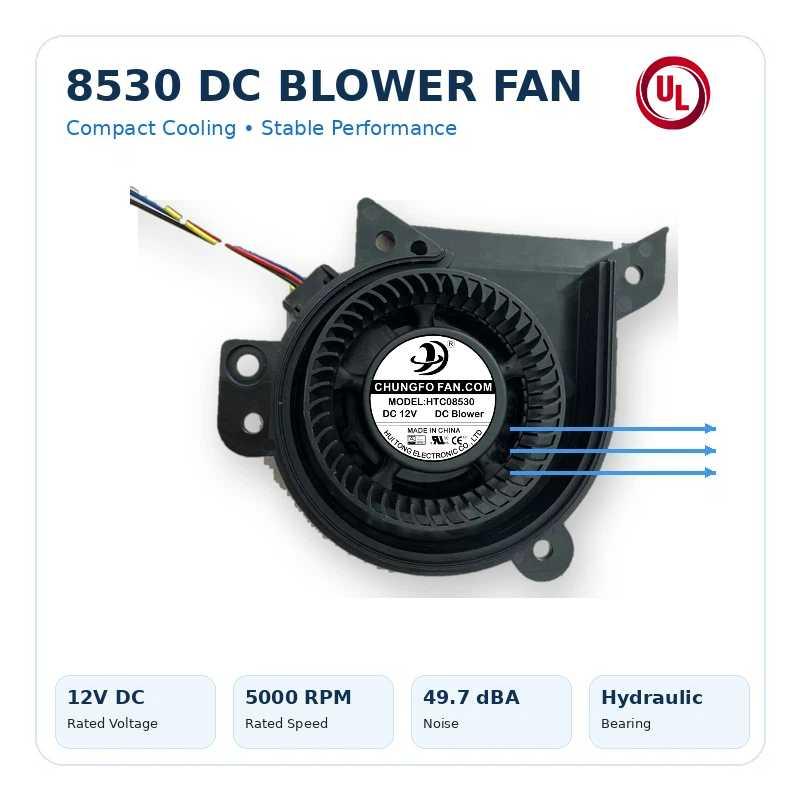

Компактная конструкция центробежного вентилятора

В модели 8530 используется компактная конструкция центробежного вентилятора, которая направляет воздух через боковое выпускное отверстие. По сравнению с традиционными осевыми вентиляторами такая конфигурация особенно полезна, когда оборудованию требуется направленный воздушный поток или доступное пространство для установки ограничено.

Работа от источника постоянного тока 12 В

Вентилятор разработан для систем постоянного тока 12 В и поддерживает диапазон рабочего напряжения 7–13 В постоянного тока. Его пусковое напряжение 6 В обеспечивает гибкость для низковольтного оборудования и систем управления питанием.

Номинальная скорость 5000 об/мин

С номинальной скоростью 5000 об/мин ±10% модель 8530 разработана для обеспечения стабильной высокоскоростной работы в компактных системах охлаждения.

Контролируемый уровень рабочего шума

Средний уровень шума составляет 49,7 дБА при указанных условиях испытаний. Это делает вентилятор подходящим для оборудования, где эффективность охлаждения необходимо сочетать с требованиями к уровню шума.

Гидравлическая подшипниковая система

Гидравлическая подшипниковая система обеспечивает плавное вращение и подходит для применений, требующих стабильной длительной работы. В сочетании с валом из нержавеющей стали и конструкционными компонентами из PBT + стекловолокна вентилятор разработан для надежной работы в системах охлаждения оборудования.

Прочная конструкция из PBT + стекловолокна

И рама, и крыльчатка изготовлены из материала PBT + стекловолокно. Такое сочетание материалов обеспечивает жесткую и долговечную конструкцию для применений с непрерывной работой двигателя и повышенной рабочей температурой.

Широкий диапазон рабочих температур

Модель 8530 поддерживает диапазон рабочих температур от -10°C до +70°C и диапазон температур хранения от -20°C до +75°C, что позволяет интегрировать ее в различные электронные и промышленные среды.

Несколько функций защиты двигателя

Двигатель оснащен защитой от блокировки ротора и защитой от переполюсовки. Согласно спецификации изделия, двигатель рассчитан на выдерживание состояния блокировки при номинальном напряжении в течение 72 часов без возгорания или оплавления, а схема выдерживает подключение с обратной полярностью без повреждений.

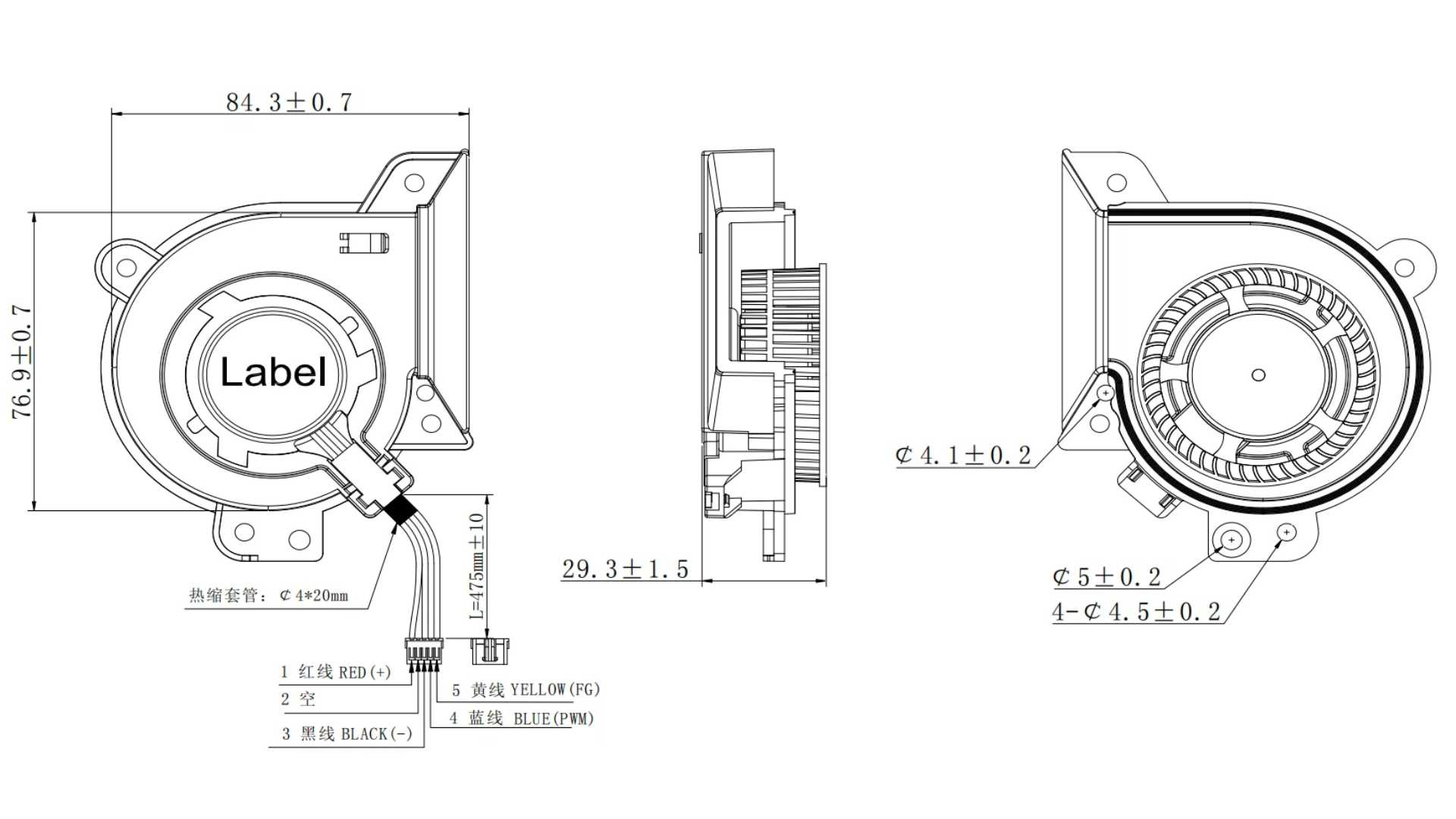

Технические характеристики изделия

Модель:Центробежный вентилятор постоянного тока 8530

Номинальное напряжение:Постоянный ток 12 В

Номинальный ток:0,36 А ±15%

Ток по маркировке:0,45 А

Ток при блокировке:≤2,4 А

Пусковое напряжение:6 В

Рабочее напряжение:7–13 В постоянного тока

Номинальная скорость:5000 об/мин ±10%

Воздушный поток:Подлежит подтверждению согласно отчету об испытаниях

Статическое давление:Подлежит подтверждению согласно отчету об испытаниях

Шум:49,7 дБА в среднем.

Направление вращения По часовой стрелке, если смотреть со стороны этикетки

Материал рамы:ПБТ + стекловолокно

Материал рабочего колеса:ПБТ + стекловолокно

Вал Нержавеющая сталь

Система подшипников:Гидравлический подшипник

Полоса из электротехнической стали:H23

Провод питания:UL10368 24AWG

Масса нетто:83 г ±10%

Рабочая температура:от -10°C до +70°C

Температура хранения:от -20°C до +75°C

Рабочая влажность:10%–80% ОВ

Влажность при хранении:10%–80% ОВ

Сопротивление изоляции:≥10 МОм при 500 В постоянного тока

Изоляция:Класс Класс B, 135°C

Защита и надежность

Вентилятор-воздуходувка постоянного тока 8530 изготовлен с применением нескольких мер защиты и контроля качества для надежной интеграции в коммерческое и промышленное оборудование.

Двигатель протестирован на защиту от блокировки ротора и защиту от обратной полярности. Спецификация изделия также требует, чтобы двигатель выдерживал испытание на падение с высоты 30 см при минимальных условиях упаковки.

Для электрической безопасности сопротивление изоляции между рамой и проводом питания должно составлять не менее 10 МОм при 500 В постоянного тока, при этом изоляция класса B рассчитана на температуру 135°C.

Эти характеристики делают модель 8530 подходящей для OEM-оборудования, где важны стабильная работа, электрическая защита и стабильность производства.

Типичные применения

Вентилятор-воздуходувка постоянного тока 8530 может быть интегрирован в компактное оборудование, требующее направленного охлаждающего воздушного потока.

Охлаждение электроники и печатных плат

Компактная центробежная конструкция может использоваться для направления охлаждающего воздуха к печатным платам, процессорам, силовым компонентам и другим электронным компонентам, выделяющим тепло.

Промышленное контрольно-управляющее оборудование

8530 может быть интегрирован в шкафы управления, промышленные контроллеры, оборудование автоматизации и компактные электрические системы, где требуется локальное охлаждение.

Источники питания и инверторы

Компактные источники питания, преобразователи и инверторное оборудование могут требовать принудительного воздушного потока вокруг электронных компонентов, выделяющих тепло. Конфигурация 12 В постоянного тока позволяет интегрировать вентилятор в низковольтные внутренние системы охлаждения.

3D-принтеры

Небольшие вентиляторы обычно используются в оборудовании для 3D-печати для охлаждения электроники, создания локализованного воздушного потока и управления температурным режимом. Компактная центробежная конструкция подходит для закрытого оборудования, где пространство для установки ограничено.

Медицинское и лабораторное оборудование

Модель 8530 может использоваться для охлаждения электронных модулей, плат управления и внутренних компонентов в лабораторном и медицинском оборудовании, где важны компактные размеры и контролируемый уровень шума при работе.

Оборудование связи и сетевое оборудование

Компактное коммуникационное оборудование, электронные корпуса и сетевые устройства могут требовать принудительного воздушного потока вокруг внутренних электронных компонентов. Направленный выход центробежного вентилятора может помочь направить воздух к определённым источникам тепла.

Почему стоит выбрать вентилятор постоянного тока вместо обычного осевого вентилятора?

Осевые вентиляторы обычно перемещают воздух вдоль той же оси, что и крыльчатка, тогда как центробежные вентиляторы втягивают воздух в крыльчатку и выводят его в другом направлении.

Для оборудования с ограниченным пространством для установки, воздуховодами, локальными источниками тепла или требованиями к направленному охлаждению центробежный вентилятор может обеспечить большую гибкость при организации воздушного потока.

Таким образом, 8530 особенно подходит для компактного оборудования, где вентилятор нельзя просто установить непосредственно перед охлаждаемым объектом.

Инженерные решения и OEM-кастомизация

Как профессиональный производитель охлаждающих вентиляторов, Chungfo Fan поддерживает OEM-проекты и индивидуальные решения по охлаждению для различных требований оборудования.

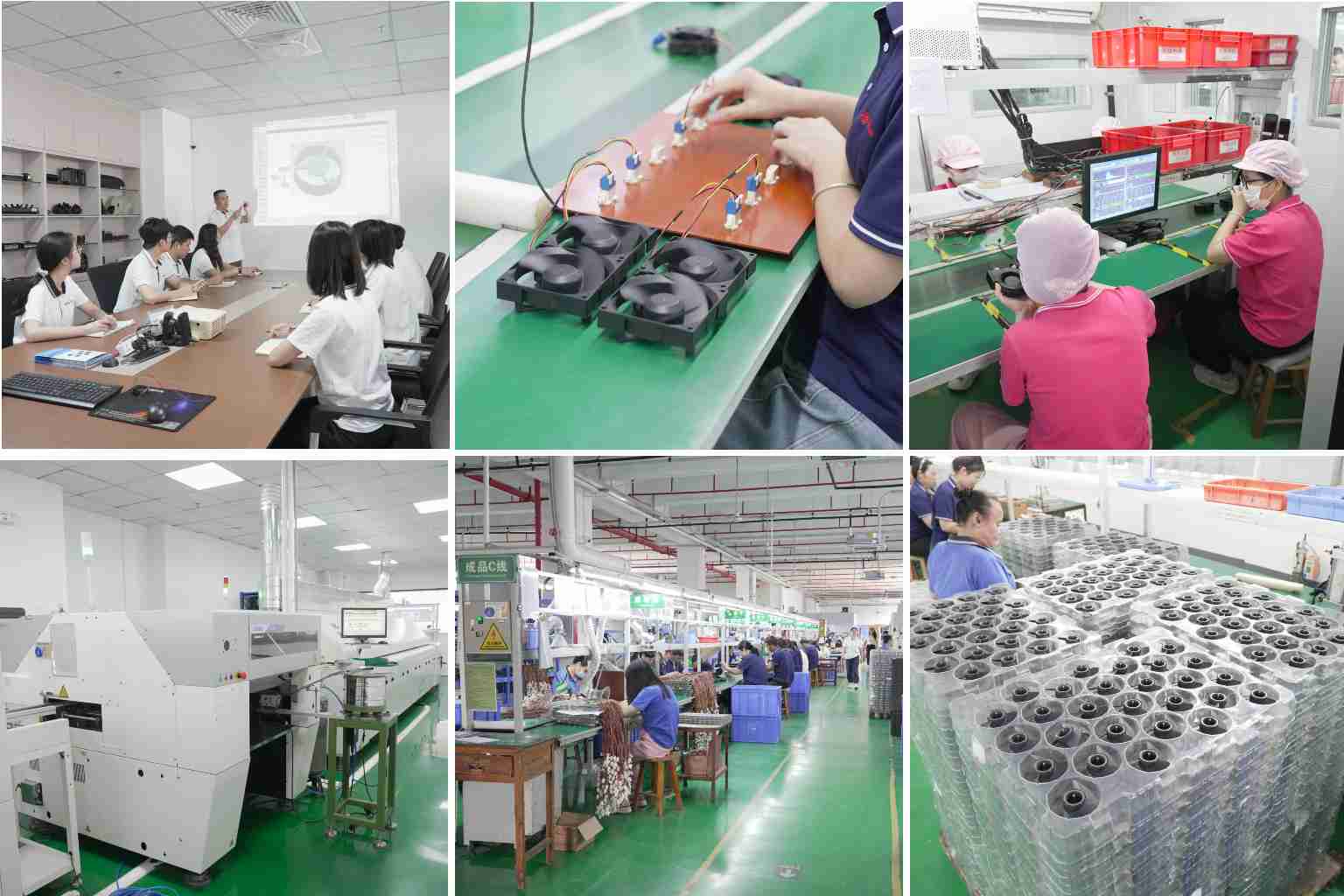

О нас

Guangdong Chungfo Electronic Technology Co., Ltd. располагает рядом высококвалифицированных специалистов по управлению и технических специалистов.

Мы строго внедряем систему управления качеством IS09001 и располагаем совершенным испытательным оборудованием, таким как измеритель давления в аэродинамической трубе, тестер постоянной температуры и влажности, тестер RoHS, камера соляного тумана, гауссметр, тестер шума и т. д.

В соответствии с потребностями клиентов мы можем разрабатывать и производить продукцию, которая удовлетворяет требованиям клиентов.

Наша продукция широко используется в бытовой технике, вентиляционном оборудовании, медицинском оборудовании и коммуникационном оборудовании, спортивном оборудовании и других отраслях.

Продукция получила множество сертификатов безопасности, таких как CE, UL, CUL, TUV, CCC, IATF16949, SGS, REACH и т. д.

Мы сотрудничаем со многими известными предприятиями в стране и за рубежом, такими как Midea, Chigo, Konka, Skyworth, Fenda, Electrolux, Samsung, Hitachi и др.

Часто задаваемые вопросы

Какое напряжение используется для вентилятора постоянного тока 8530?

Модель 8530 разработана для работы от постоянного тока 12 В с диапазоном рабочего напряжения 7–13 В постоянного тока.

Какова номинальная скорость вентилятора 8530?

Номинальная скорость составляет 5000 об/мин ±10%.

Каков уровень шума модели 8530?

Средний уровень шума составляет 49,7 дБА при указанных условиях испытаний.

Какой подшипник используется в модели 8530?

В модели 8530 используется система гидравлического подшипника.

Можно ли использовать 8530 для охлаждения печатных плат?

Да. Его компактная центробежная конструкция подходит для направления охлаждающего воздушного потока к печатным платам и другим электронным компонентам, выделяющим тепло.

Можно ли настроить этот вентилятор под заказ?

Да. Chungfo Fan поддерживает OEM-проекты и индивидуальные проекты охлаждающих вентиляторов, включая электрические характеристики, проводку, разъёмы, конструкцию и требования конкретного применения.

Каков диапазон рабочих температур?

Указанный диапазон рабочих температур составляет от -10°C до +70°C.

Имеет ли 8530 защиту от неправильной полярности?

Да. В спецификации указано, что схема двигателя может выдерживать обратное подключение положительной и отрицательной полярности без повреждений.

Имеет ли 8530 защиту от блокировки ротора?

Да. В спецификации указано, что двигатель может выдерживать заблокированное состояние при номинальном напряжении в течение 72 часов без возгорания или сгорания.

Запросить образец вентилятора постоянного тока 8530

Ищете компактный вентилятор-нагнетатель 12 В постоянного тока для вашего следующего проекта по охлаждению оборудования?

Отправьте нам требуемое напряжение, воздушный поток, статическое давление, монтажное пространство и условия применения. Chungfo Fan может помочь оценить подходящую конфигурацию вентилятора-нагнетателя и предоставить OEM-решения для охлаждения вашего оборудования.
