1. Новая эра компактного теплового дизайна: почему 40-мм вентиляторы становятся центральным элементом?

В современной электронной инженерии миниатюризация и высокая степень интеграции устройств стали необратимыми тенденциями. От микробазовых станций 5G и периферийных вычислительных устройств с искусственным интеллектом до сетевых видеорегистраторов высокой четкости — инженеры постоянно стремятся размещать все более мощные вычислительные ядра в более компактных корпусах. Однако, как следствие, высокое тепловыделение становится узким местом, ограничивающим производительность системы. В этом контексте 40-миллиметровый микровентилятор охлаждения, благодаря своим чрезвычайно малым размерам, стал эффективным инструментом для инженеров-разработчиков аппаратного обеспечения в решении задач управления тепловым режимом.

Традиционные концепции теплоотвода утверждают, что воздушный поток пропорционален размеру вентилятора. Для увеличения объема вытяжного воздуха обычно необходимо использовать вентиляторы диаметром 80 мм, 120 мм или даже больше. Однако во многих сценариях компактного применения, из-за строгих ограничений по физическим размерам корпуса, инженеры вообще не могут разместить крупногабаритные компоненты. Это требует, чтобы 40-миллиметровые вентиляторы преодолевали традиционные физические ограничения и обеспечивали чрезвычайно высокую эффективность воздушного потока в невероятно малом объеме.

Достижение этой цели отнюдь не просто. Микровентиляторы сталкиваются с серьезными аэродинамическими проблемами при работе на высоких скоростях, такими как вихри на кончиках лопастей, локальный обратный поток и высокий уровень шума из-за высоких скоростей вращения. Как максимизировать воздушный поток и статическое давление в ограниченном пространстве 40 мм за счет инновационной конструкции лопастей, эффективного привода двигателя и оптимизированных воздуховодов корпуса — это тема коллективных исследований для инженеров по тепловому менеджменту во всем мире.

2. Международные технологические вопросы: Буря энергоэффективности 2026 года в сфере глобальной интеллектуальной безопасности и граничных вычислений.

Обсуждение аэродинамической оптимизации 40-миллиметровых вентиляторов неразрывно связано с последними международными технологическими разработками. В первой половине 2026 года глобальные технологии искусственного интеллекта и Интернета вещей пережили новый виток развития, особенно в Европе, Америке и Азиатско-Тихоокеанском регионе, где были введены беспрецедентно строгие стандарты энергоэффективности для оборудования высокоплотного сетевого видеонаблюдения и периферийных вычислений.

В мае 2026 года Европейский Союз официально принял правила внедрения в промышленность новой версии Регламента об экодизайне для экологически устойчивых продуктов (ESPR). Впервые этот регламент включил в строгую систему оценки энергоэффективности и тепловой эффективности ИТ-оборудование малых и средних предприятий, а также оборудование для круглосуточного видеонаблюдения. Новые правила прямо указывают, что начиная с 2026 года все сетевые записывающие устройства и устройства граничных вычислений, поступающие на европейский рынок, должны повысить свои показатели энергоэффективности в режиме ожидания и при полной нагрузке более чем на 15%, а потребление энергии тепловой системой не должно превышать определенную долю от общего потребления энергии устройством.

Эта новая международная политика оказала прямое влияние на проектирование оборудования. В прошлом, чтобы справиться с высоким тепловыделением, многие инженеры слепо выбирали сверхмощные электрические вентиляторы, жертвуя энергопотреблением ради принудительного снижения температуры. Однако в условиях новых стандартов энергоэффективности 2026 года этот радикальный подход был исключен рынком. Инженерам необходимо создавать более мощный и концентрированный воздушный поток внутри микро-40-миллиметрового корпуса с меньшим энергопотреблением. Особенно в базовом оборудовании для интеллектуальной безопасности маломощный, но мощный вентилятор охлаждения для камер NVR стал ключевым фактором для прохождения международных экологических сертификаций.

В то же время, поскольку разрешение интеллектуальных камер повсеместно повысилось до 8K, сетевым видеорегистраторам (NVR) необходимо одновременно обрабатывать десятки каналов видеопотоков с высокой скоростью передачи данных и проводить локальный анализ поведения с помощью искусственного интеллекта. Их внутренние микросхемы управления, массивы жестких дисков и силовые модули генерируют значительно больше тепла внутри тесных корпусов. Если не обеспечить принудительную конвекцию с помощью точных воздуховодов и высокопроизводительных 40-миллиметровых микровентиляторов, система начнет снижать частоту или даже выйдет из строя в течение нескольких минут из-за перегрева. Поэтому двойное давление международной политики и модернизации технологий делает аэродинамическую оптимизацию 40-миллиметровых вентиляторов приоритетной задачей при проектировании оборудования к 2026 году.

3. Основные аэродинамические принципы для максимизации воздушного потока в 40-мм вентиляторах

Для максимизации воздушного потока (CFM) в чрезвычайно малой проекционной области размером 40 мм × 40 мм необходимо глубоко понимать аэродинамические свойства микровентиляторов. Суть вентилятора заключается в механическом устройстве, преобразующем электрическую энергию в кинетическую энергию жидкости, а его воздушный поток и статическое давление (мм вод. ст.) строго ограничены физической геометрией и законами гидродинамики.

Во-первых, это оптимизация геометрии лопаток. В традиционных больших вентиляторах лопатки имеют достаточную площадь поверхности для создания стабильной разницы давлений. В 40-миллиметровом вентиляторе длина лопатки чрезвычайно мала, что означает очень значительную разницу линейных скоростей от основания лопатки до ее кончика. Чтобы предотвратить застой или обратный поток воздуха у основания лопатки, в современных микровентиляторах используются конструкции с большим углом закрутки и переменной длиной хорды. Благодаря плавному изменению угла от основания до кончика, вся лопатка может обеспечить оптимальное соотношение подъемной силы и сопротивления при различных линейных скоростях, тем самым обеспечивая равномерность и максимальную эффективность выхлопа.

Второй важный момент — уменьшение зазора между лопастями и корпусом. Исследования в области гидродинамики показывают, что во время работы вентилятора воздух со стороны высокого давления (выхлопная сторона) лопасти обходит зазор между лопастью и внешней рамой, возвращаясь на сторону низкого давления (впускная сторона) и образуя вихрь на лопасти. Это не только приводит к значительным потерям энергии и ослаблению общего воздушного потока, но и создает заметный турбулентный шум. При проектировании 40-миллиметрового вентилятора контроль зазора между лопастью и внешней рамой в пределах 0,2 мм или даже 0,15 мм может эффективно блокировать этот обратный поток жидкости, значительно улучшая статическое давление вентилятора, что позволяет ему поддерживать высокий объем выхлопных газов даже в системах с высоким сопротивлением.

Наконец, следует учитывать баланс соотношения ступицы и наконечника. Для размещения мощных двигателей 40-миллиметровые вентиляторы часто требуют большой центральной ступицы. Однако ступица слишком большого размера напрямую сжимает эффективную площадь поперечного сечения (кольцевую площадь) для циркуляции воздуха. Поэтому инженеры должны найти оптимальное соотношение между «увеличением размера двигателя для повышения частоты вращения» и «уменьшением ступицы для освобождения пространства в воздуховоде». Использование редкоземельных магнитов с высоким произведением магнитной энергии позволяет поддерживать чрезвычайно высокий крутящий момент при одновременном уменьшении объема двигателя (уменьшении ступицы), что является физической основой для достижения высокоэффективного теплоотвода.

4. Пять основных стратегий проектирования, позволяющих инженерам максимизировать воздушный поток.

В процессе реальных исследований и разработок оборудования и системной интеграции инженеры-технологи могут максимально повысить эффективность вытяжки 40-мм вентиляторов охлаждения за счет применения специальных технических средств по следующим пяти параметрам.

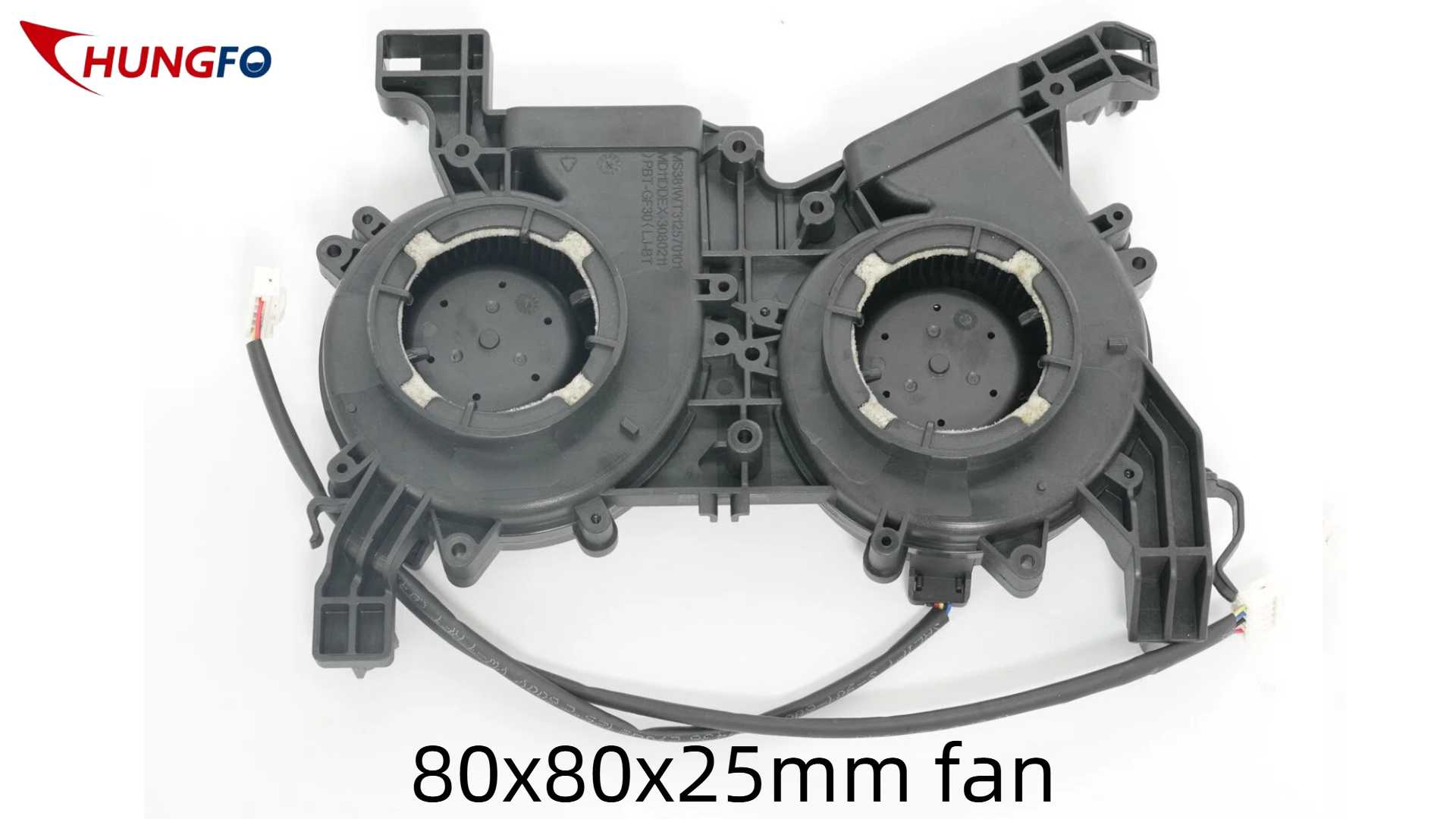

Во-первых, необходимо выбрать комбинацию сверхвысокой скорости вращения и высоковольтного привода. В случаях, когда площадь лопастей физически ограничена, увеличение скорости вращения является наиболее прямым и эффективным способом увеличения воздушного потока. Для обеспечения мощного вытяжного вентилятора в плотно застроенном оборудовании инженеры обычно выбирают вытяжной вентилятор с высокой частотой вращения. Скорость таких вентиляторов обычно составляет от 10000 до 15000 об/мин. Для поддержки таких высоких скоростей и обеспечения стабильного питания двигателя стандартной конфигурацией для промышленного и корпоративного оборудования стало использование 12-вольтового вытяжного вентилятора, работающего от 12-вольтовой системы питания. 12-вольтовый источник питания обеспечивает достаточную силу тока, которая в сочетании с точным управлением скоростью с помощью ШИМ (широтно-импульсной модуляции) позволяет снижать скорость для экономии энергии при низких системных нагрузках и мгновенно увеличивать скорость до предельной при термических ударах при полной нагрузке, обеспечивая потрясающий воздушный поток.

Во-вторых, следует использовать систему с двойными шариковыми подшипниками. Побочным эффектом сверхвысоких скоростей вращения является сильное трение и нагрев подшипников. Срок службы традиционных подшипников скольжения резко сокращается при частоте вращения свыше 8000 об/мин из-за быстрого испарения и износа смазки, что может даже привести к заклиниванию вентилятора и выходу оборудования из строя. В двойных шариковых подшипниках для обеспечения трения качения используются прецизионные стальные шарики, а не трения скольжения. Это позволяет не только выдерживать длительную работу при высоких нагрузках выше 10 000 об/мин, но и не имеет ограничений по направлению установки (горизонтальная, вертикальная или наклонная установка допустимы). Срок их службы может превышать 70 000 часов при комнатной температуре, обеспечивая долговременную надежность выхлопных газов высокой плотности.

В-третьих, для внешней рамы и направляющего кольца используются бионические конструкции. Внешняя рама — это не просто защитный кожух для вентилятора, но и направляющая для воздушного потока. Использование закругленного раструба (радиуса входного отверстия) на входе позволяет снизить сопротивление на входе, обеспечивая более плавное всасывание воздуха к лопастям. На выходе интегрированные неподвижные статорные лопатки преобразуют вращающийся воздушный поток в осевой линейный, трансформируя динамическое давление в статическое, тем самым существенно увеличивая дальность подачи воздуха и мощность проникновения вентилятора для эффективного отвода внутреннего тепла из глубины системы.

В-четвертых, необходимо добиться максимальной коррекции при динамической балансировке. Любой незначительный дисбаланс массы в высокоскоростном вентиляторе вызовет сильные вибрации, усиливаемые центробежными силами при частоте вращения более 10 000 об/мин. Эта вибрация не только генерирует резкий шум, но и приводит к преждевременному отрыву воздушного потока от пограничного слоя при обтекании поверхности лопаток, образуя сильную турбулентность и резко ослабляя фактический воздушный поток. При производстве 40-миллиметровых вытяжных вентиляторов китайская компания Chungfo Fan использует точные двухплоскостные приборы динамической балансировки для выполнения коррекции с точностью до микрограмма на каждом рабочем колесе, снижая амплитуду вибрации до минимального уровня и тем самым обеспечивая плавный и стабильный воздушный поток.

В-пятых, прогресс в материаловедении. Под воздействием сильных центробежных сил при частоте вращения более 10 000 об/мин обычные пластиковые лопасти подвергаются незначительной деформации или даже растяжению. Эта деформация изменяет первоначально спроектированный аэродинамический профиль, что приводит к увеличению сопротивления воздуха и уменьшению воздушного потока. В современных высокопроизводительных 40-миллиметровых вентиляторах повсеместно используются конструкционные пластики с добавлением стекловолокна (например, PBT+30%GF) для изготовления рабочих колес. Этот материал обладает чрезвычайно высокой жесткостью и механической прочностью, сопротивляясь деформации в условиях длительной работы при высоких температурах и высоких частотах вращения, обеспечивая стабильный максимальный воздушный поток на протяжении всего срока службы вентилятора.

5. Типичные сценарии промышленного применения высокопроизводительных 40-мм микровентиляторов охлаждения

Оптимизированные высокопроизводительные 40-миллиметровые вентиляторы, благодаря сочетанию чрезвычайно малого объема, сверхвысокого статического давления и впечатляющего воздушного потока, играют незаменимую роль во многих современных высокотехнологичных отраслях. Ниже приведены три наиболее типичные области применения:

Первая область — это интеллектуальные системы безопасности и системы видеонаблюдения корпоративного уровня. Упомянутые ранее системы... вентилятор охлаждения камеры NVR Это наиболее классический пример. В крупных торговых центрах, транспортных узлах или центрах мониторинга «умных городов» сетевое видеорегистраторное оборудование (NVR) должно непрерывно записывать множество видеопотоков сверхвысокой четкости 24/7. Поскольку эти устройства обычно устанавливаются в закрытых корпусах с низким энергопотреблением или серверных стойках, температура окружающей среды сама по себе относительно высока, и множество внутренних жестких дисков корпоративного класса и основных управляющих SoC образуют массивные источники тепла. Высокоэффективный 40-мм вентилятор может точно отводить воздух из зазоров жестких дисков и радиаторов процессоров в условиях ограниченного пространства внешней панели, быстро отводя внутреннее тепло и строго контролируя уровень шума, чтобы предотвратить обрыв соединений жестких дисков или повреждение данных из-за перегрева.

Вторая область — это серверы форм-фактора 1U и высокоплотные блейд-серверы. В корпоративных центрах обработки данных пространство равно стоимости. Высота стойки сервера форм-фактора 1U составляет всего 44,45 мм, а это значит, что размер внутренних компонентов системы охлаждения ни в коем случае не должен превышать 40 мм. Внутри таких высокоплотных серверных шасси с высоким импедансом печатные платы плотно заполнены модулями памяти, индукторами и мощными радиаторами для основных процессоров. В этом случае необходимо объединить несколько высокоскоростных вытяжных вентиляторов, работающих параллельно, чтобы создать воздушную стенку. Опираясь на мощное статическое давление, они проталкивают воздушный поток через массивные аппаратные препятствия, образуя проникающий воздуховод от передней части шасси к задней, непрерывно отводя сотни ватт тепла от корпуса.

Третья область — это системы управления промышленной автоматизацией и интеллектуальные силовые модули. С развитием цифровизации производства на производственной линии широко используются различные частотные преобразователи, сервоприводы и мощные встроенные блоки управления. Для защиты от пыли и влаги эти блоки управления часто имеют полугерметичную конструкцию, оставляя очень мало открытого пространства для вентиляции и охлаждения. Установка 12-вольтовый вытяжной вентилятор На выходе из системы вентиляции инженеры могут использовать безопасность и гибкость низковольтных систем постоянного тока для обеспечения мощного отвода тепла от основных электронных компонентов в суровых промышленных условиях, эффективно предотвращая накопление тепла внутри блоков управления, тем самым значительно снижая частоту отказов оборудования и увеличивая среднее время безотказной работы (MTBF) промышленных систем.

6. Проектирование воздуховодов на системном уровне: как добиться 200% эффективности охлаждения от 40-мм вентилятора?

Одного лишь наличия высокопроизводительного 40-миллиметрового вентилятора недостаточно. Если в общей конструкции воздуховода системы есть недостатки, фактическая эффективность вытяжки вентилятора может быть значительно снижена. Инженеры должны учитывать законы гидродинамики при проектировании общей конструкции машины, чтобы вентилятор обеспечивал вдвое больший охлаждающий эффект.

Во-первых, необходимо соблюдать принцип «минимального сопротивления на входе». Многие инженеры проектируют вентиляционные сетки с крайне низкой пористостью на корпусе в эстетических целях или для защиты от пыли. Это приводит к тому, что вентилятор испытывает огромное отрицательное давление при всасывании воздуха, создавая серьезное явление «воздушного голодания», которое резко снижает фактический воздушный поток. Идеальная конструкция должна обеспечивать эффективную перфорацию как впускных, так и выпускных отверстий более 60%, а диаметр отверстий должен обеспечивать баланс между сопротивлением воздушному потоку и требованиями к пылезащите. При этом следует по возможности избегать резких поворотов воздушного потока на 90 градусов перед входом в вентилятор, поддерживая плавный прямой участок перед входом.

Во-вторых, необходимо точно определить стратегии теплоотвода: «нагнетание» и «вытяжение». В компактных электронных устройствах, следует ли направлять 40-миллиметровый вентилятор непосредственно на источник тепла с помощью «нагнетания избыточного давления» или же его следует разместить на краю корпуса для «вытяжения отрицательного давления»? Это зависит от внутренней плотности системы. Если внутренние компоненты расположены относительно редко, а целевой источник тепла (например, радиатор процессора) находится на видном месте, то режим нагнетания позволяет направлять высокоскоростной воздушный поток непосредственно на ребра радиатора, обеспечивая максимальную эффективность теплообмена. Однако, если внутреннее пространство чрезвычайно плотное (например, заполнено запутанными кабелями и дочерними платами), то режим вытяжения, создающий общее отрицательное давление внутри корпуса, направляет внешний холодный воздух естественным образом через различные зазоры, более эффективно устраняя внутренние мертвые зоны.

В-третьих, необходимо строго предотвращать «короткое замыкание воздушного потока». Это самая распространенная ошибка, допускаемая начинающими инженерами. При установке 40-мм вентилятора на корпус, если между рамой вентилятора и отверстием в шасси имеется зазор, или если другие отверстия в шасси расположены слишком близко к вентилятору, отработанный горячий воздух может легко засасываться обратно внутрь вентилятора под воздействием перепадов давления. Эта локальная небольшая циркуляция воздуха вообще не проходит через внутренние тепловыделяющие компоненты системы, в результате чего вентилятор работает на высокой скорости, но внутренняя температура оборудования остается высокой. Лучший способ решения этой проблемы — использование пенопласта, резиновых прокладок или перегородок для создания надежного физического уплотнения между зоной отвода воздуха вентилятора и внутренним пространством системы, обеспечивая, чтобы 100% выходящего воздуха поступало из глубинных областей системы, нуждающихся в охлаждении.

7. Выдающееся техническое наследие и перспективы развития компании China Chungfo Fan в области микроохлаждения.

В условиях постоянно ужесточающихся требований к высокоэффективным микровентиляторам охлаждения со стороны мирового рынка электронного оборудования, компания China Chungfo Fan, как ведущий поставщик решений для систем охлаждения в отрасли, всегда занимала лидирующие позиции в области технологических инноваций. В исследованиях и разработках микровентиляторов диаметром 40 мм и менее компания вложила огромные научные ресурсы, преодолев бесчисленные сложности, связанные с гидродинамикой и высокоточным производством.

Компания China Chungfo Fan прекрасно понимает, что выдающиеся характеристики микровентиляторов обусловлены не только теоретическими проектными решениями, но и в значительной степени высокоточным изготовлением пресс-форм и строгими системами контроля качества. Лопасти микровентилятора 40-мм вентилятор Они чрезвычайно малы; даже микроскопическая погрешность в пресс-форме будет многократно увеличиваться, приводя к очевидным аэродинамическим дисбалансам на скоростях свыше 10 000 об/мин. С этой целью компания внедрила высокоточное оборудование с ЧПУ международного класса и системы литья под давлением, гарантируя, что каждое рабочее колесо, покидающее завод, обладает идеальным геометрическим профилем и чрезвычайно высокой плотностью материала. В то же время, благодаря постоянной оптимизации электромагнитной цепи двигателя, удалось успешно снизить электромагнитный шум и энергопотребление во время работы, что полностью соответствует новейшим международным стандартам 2026 года в области экологичности, низкоуглеродной энергетики и энергосбережения.

В будущем, по мере того как аппаратное обеспечение на основе искусственного интеллекта будет все глубже проникать в периферийные терминалы, плотность энергопотребления электронных устройств будет продолжать расти, а требования к технологиям микроохлаждения станут бесконечными. Компания China Chungfo Fan продолжит уделять особое внимание разработке более интеллектуальных, эффективных и долговечных тепловых решений. В настоящее время компания исследует новое поколение микровентиляторов на основе новых композитных материалов и технологий подшипников с магнитной левитацией, стремясь еще больше преодолеть ограничения воздушного потока 40-миллиметрового размера, одновременно снижая уровень шума до еще более экстремального уровня. Независимо от жесткости ограничений по пространству в корпусе и масштабности тепловых нагрузок, China Chungfo Fan всегда будет самым надежным и заслуживающим доверия поставщиком технологий управления тепловым режимом для инженеров по всему миру.
