В современном бытовом и промышленном сушильном оборудовании система воздуховодов действует подобно дыхательной системе человеческого организма, определяя эффективность теплообмена, энергопотребление и срок службы устройства. Как основной приводной компонент воздуховода, выбор и подбор вентилятора являются наиболее важными аспектами всей конструкции сушилки. В данной статье, начиная с основных принципов конструкции воздуховода, подробно рассматриваются ключевые параметры выбора вентилятора и анализируются роли и стратегии оптимизации вентиляторов. Вентиляторы охлаждения сушилки Небольшие 12-вольтовые воздуходувки и Вентиляторы постоянного тока для сушилок в системе в сочетании с практическими сценариями применения.

Глава 1: Базовая архитектура систем воздуховодов осушителей воздуха

1.1 Функциональный состав системы воздуховодов

Система воздуховодов сушильной машины в основном состоит из воздухозаборника, фильтрующей сетки, камеры нагревательного устройства, барабана или сушильной камеры, вытяжного канала, конденсатора (для моделей с тепловым насосом или конденсационным конденсатором) и вытяжного или циркуляционного вентилятора. Основной принцип работы следующий: воздух, приводимый в движение вентилятором, нагревается нагревательным элементом, поступает в барабан для удаления влаги из одежды, а влажный воздух либо конденсируется, либо непосредственно выводится наружу машины.

В зависимости от пути воздушного потока, системы воздуховодов можно разделить на три основных типа: вентилируемые, конденсационные (с воздушным/водяным охлаждением) и теплонасосные. Вентилируемый тип имеет самую простую конструкцию. Воздух проходит через нагреватель, поступает в барабан и напрямую выводится наружу. Конденсационный тип включает конденсатор для конденсации влажного воздуха в воду, которая затем сбрасывается в резервуар или канализацию, в то время как воздух циркулирует внутри устройства. Теплонасосный тип использует систему теплового насоса, основанную на конденсационном типе, обеспечивая низкотемпературное и высокоэффективное осушение воздуха.

1.2 Аэродинамические характеристики

В воздуховоде сушилки обычно наблюдается низкозвуковой диапазон несжимаемого потока с числами Рейнольдса от 10⁴ до 10⁵, соответствующий турбулентному или переходному потоку. Сопротивление воздуховода в основном обусловлено:

Сопротивление трению вдоль пути: определяется шероховатостью стенки и длиной.

Локальное сопротивление: потери давления, вызванные изгибами, резкими изменениями поперечного сечения, фильтрующими сетками, нагревательными ребрами, одеждой внутри барабана и т. д.

Общее сопротивление (статическое давление) системы воздуховодов имеет квадратичную зависимость от расхода воздуха (объемного расхода), т.е. ΔP = K × Q², где K — коэффициент импеданса воздуховода. Эта характеристика имеет решающее значение при выборе вентилятора.

Глава 2: Классификация вентиляторов и принципы их работы

2.1 Центробежные вентиляторы против осевых вентиляторов

В сушильных машинах обычно используются центробежные вентиляторы (также известные как воздуходувки) и осевые вентиляторы.

Осевой вентилятор: Воздух поступает и выходит осевым образом, а лопасти вращаются, выталкивая воздух. Он характеризуется высокой скоростью воздушного потока и относительно низким статическим давлением, что делает его подходящим для применений с низким сопротивлением и высокими требованиями к воздушному потоку. В некоторых старых осушителях с вентиляцией используется осевая конструкция вытяжного вентилятора.

Центробежный вентилятор: воздух поступает в рабочее колесо аксиально, ускоряется вращающимся рабочим колесом и выходит радиально. Он способен создавать более высокое статическое давление, что делает его подходящим для преодоления сложного сопротивления в воздуховодах, например, фильтрующих сеток, нагревателей, барабанов и длинных труб. В современных осушителях, особенно в конденсационных и теплонасосных моделях, в качестве основного циркуляционного вентилятора почти исключительно используются центробежные вентиляторы.

2.2 Различия между бесщеточными двигателями постоянного тока и двигателями переменного тока

Производительность вентилятора зависит не только от конструкции рабочего колеса, но и от приводного двигателя.

Электродвигатель переменного тока: Недорогой и простой по конструкции, но сложно регулировать скорость и имеет низкую эффективность, в основном используется в недорогих моделях с фиксированной скоростью и фиксированным расходом воздуха.

Бесщеточный двигатель постоянного тока: высокая эффективность (до 80–90%), широкий диапазон регулировки скорости, длительный срок службы и низкий уровень шума. Благодаря ШИМ-управлению возможна точная регулировка воздушного потока. В настоящее время в большинстве высокоэффективных сушилок обычно используется решение с вентилятором постоянного тока, представляющим собой центробежный вентилятор, приводимый в движение бесщеточным двигателем постоянного тока.

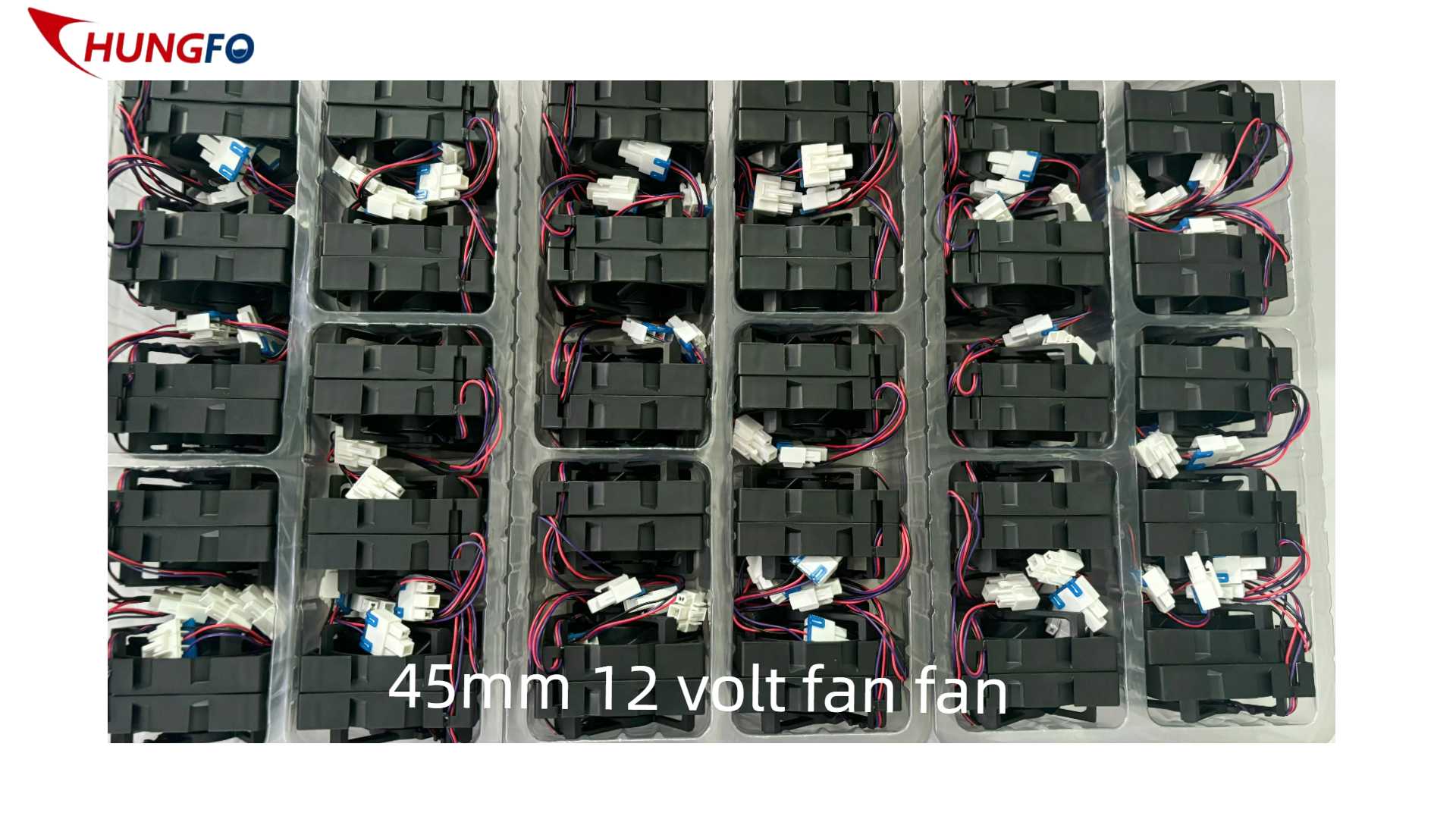

Среди них малый 12-вольтовый вентилятор представляет собой низковольтный центробежный вентилятор постоянного тока, широко используемый в портативном сушильном оборудовании, небольших машинах для ухода за одеждой и специальных сушильных модулях. Напряжение 12 В обеспечивает такие преимущества, как безопасность при работе от низкого напряжения, совместимость с батарейным питанием и простота интеграции.

Глава 3: Взаимосвязь между конструкцией воздуховода и выбором вентилятора

3.1 Влияние характеристик сопротивления воздуховода на рабочую точку вентилятора

Суть выбора вентилятора заключается в согласовании его рабочих характеристик (кривой PQ) с характеристической кривой сопротивления системы воздуховодов. Фактическая рабочая точка вентилятора — это точка пересечения этих двух кривых.

Пример из практики: конденсационная сушилка

Коэффициент импеданса системы воздуховодов K = 22222 Па/(м³/с)²

Целевой расчетный расход воздуха Q = 0,12 м³/с (432 м³/ч)

Требуемое статическое давление ΔP = 22222 × 0,12² ≈ 320 Па

Если выбран вентилятор постоянного тока для осушителя, его кривая PQ должна быть относительно пологой вблизи этой рабочей точки, чтобы избежать резкого падения воздушного потока из-за засорения фильтра или изменения нагрузки.

3.2 Стратегии выбора вентилятора для различных конфигураций воздуховодов

3.2.1 Вентилируемый воздуховод

Характеристики: короткий воздушный поток, низкое сопротивление (обычно 50–150 Па), низкие требования к статическому давлению, но высокие требования к расходу отработанного воздуха для быстрого удаления влаги.

Рекомендуемый тип вентилятора: осевой вентилятор или центробежный вентилятор с низким статическим давлением. Из-за чувствительности к стоимости в некоторых моделях по-прежнему используются центробежные вентиляторы переменного тока. Однако, если требуется многоскоростная регулировка для соответствия различным типам ткани, рекомендуется использовать вентилятор постоянного тока для сушилки, чтобы обеспечить плавную регулировку воздушного потока.

3.2.2 Конденсационный (воздухоохлаждаемый воздуховод)

Характеристики: добавление конденсаторного блока, зигзагообразный воздушный поток, плотные ребра, значительно повышенное сопротивление (200–500 Па). Вентилятор должен преодолевать потери давления в нагревателе, барабане и конденсаторе.

Рекомендуемый тип вентилятора: центробежный вентилятор высокого статического давления, как правило, с многолопастным рабочим колесом, изогнутым вперед, 30–50 лопастей, наружный диаметр 120–160 мм. Двигатель должен быть бесщеточным постоянного тока, с диапазоном скоростей 2000–4000 об/мин. В этом случае вентилятор постоянного тока для сушилки имеет явное преимущество: он поддерживает достаточный поток воздуха при высоком статическом давлении и может обеспечивать постоянный поток воздуха за счет замкнутого контура управления.

3.2.3 Воздуховод теплового насоса

Характеристики: Включает два теплообменника (испаритель и конденсатор), требующих двукратного прохождения воздушного потока через плотные ребра, а также отвода тепла от компрессора. Воздуховод является наиболее сложным, при этом статическое давление достигает 400–800 Па.

Рекомендуемый тип вентилятора: два центробежных вентилятора или последовательно соединенные центробежные вентиляторы. В некоторых моделях высокого класса используются два независимых вентилятора — один приводит в движение циркулирующий воздух (со стороны барабана), а другой — охлаждающий воздух через теплообменник теплового насоса. Для низковольтных вспомогательных контуров (например, охлаждение платы управления, вентиляция компрессорного отсека) часто используется небольшой 12-вольтовый вентилятор в качестве локального охлаждающего устройства, использующий свою низковольтную защиту для прямого питания от 12-вольтового источника питания основной платы управления.

3.3 Регулировка уровня шума и выбор вентилятора

К основным источникам шума в сушилке относятся аэродинамический шум вентилятора, электромагнитный шум двигателя, механическая вибрация, ударный поток воздуха и шум вращения белья. Среди шумов, связанных с вентилятором, преобладают частота прохождения лопастей и ее гармоники.

Меры по снижению уровня шума:

Оптимизация количества лопаток: увеличение количества лопаток может снизить нагрузку на лопатки и шум от вихреобразования, но слишком большое количество лопаток увеличивает потери на трение. Как правило, центробежные вентиляторы имеют 32–40 лопаток.

Неравномерное расстояние между лопастями: рассеивает пиковую энергию на частоте прохождения лопастей, делая спектр шума более равномерным и субъективно более мягким.

Оптимизация зазора между язычком спирального корпуса и рабочим колесом: увеличение зазора между язычком спирального корпуса и рабочим колесом может значительно снизить шум вращения, но незначительно снизить эффективность. Эмпирический зазор составляет 5–10% от внешнего диаметра рабочего колеса.

Используйте бесщеточные двигатели постоянного тока: по сравнению с двигателями переменного тока, двигатели постоянного тока не имеют электромагнитного шума частотой 50/60 Гц. В сочетании с синусоидальным приводом шум коммутации может быть дополнительно снижен.

Компания China Chungfo Fan использует собственную лабораторию по изучению шума в процессе разработки продукции для тестирования уровней звукового давления с учетом взвешивания по шкале А для различных форм лопастей и конструкций спиральных корпусов, гарантируя, что уровень шума вентилятора в номинальной рабочей точке не превышает 45 дБ(А) (для бытовых сушилок).

Глава 4: Подробное объяснение инженерных параметров при выборе вентилятора

4.1 Скорость воздушного потока

Расход воздуха измеряется в м³/ч или CFM и определяет скорость осушения сушилки. Теоретически, более высокий расход воздуха удаляет больше водяного пара в единицу времени, но чрезмерный расход воздуха может привести к потерям тепла, увеличению энергопотребления и повреждению одежды.

Инженерные эмпирические ценности:

Бытовые сушилки для белья объемом 3–5 кг: 150–250 м³/ч

Модели с производительностью 6–8 кг: 250–400 м³/ч

Модели весом 9–12 кг: 400–600 м³/ч

При выборе следует учитывать, что номинальный расход воздуха вентилятора обычно является максимальным значением в условиях свободного пространства. На практике расход воздуха уменьшается с увеличением противодавления. Поэтому необходимо учитывать характеристику импеданса системы.

4.2 Статическое давление

Статическое давление отражает способность вентилятора преодолевать сопротивление и измеряется в Па или мм вод. ст. Статическое давление вентиляторов сушилок обычно находится в диапазоне 100–600 Па. Распространенная ошибка — слепое стремление к высокому статическому давлению, что приводит к недостаточному потоку воздуха и резкому увеличению шума и энергопотребления.

4.3 Скорость и мощность

Вентиляторы постоянного тока обеспечивают гибкое регулирование скорости. Вентиляторы постоянного тока для сушилок обычно работают в диапазоне скоростей 1500–4500 об/мин. Что касается энергопотребления, то основной циркуляционный вентилятор обычно потребляет 20–60 Вт, в то время как небольшой 12-вольтовый вентилятор, используемый для вспомогательного охлаждения, потребляет всего 1–5 Вт.

4.4 Требования к сроку службы и надежности

Условия эксплуатации сушилки характеризуются высокой температурой (до 80–90 °C), высокой влажностью и запыленностью (ворсом). Подшипники вентилятора и изоляция двигателя имеют решающее значение.

Подшипники: Рекомендуются двухшариковые подшипники, срок службы которых составляет до 50 000 часов, и которые обладают лучшей термостойкостью, чем подшипники скольжения.

Класс изоляции электродвигателя: должен соответствовать классу F (155°C) или классу H (180°C).

Степень защиты: двигатель вентилятора должен иметь степень защиты не ниже IP42, а вся конструкция воздуховода должна предусматривать фильтрацию от ворса.

В вентиляторах China Chungfo Fan используются термостойкая эмалированная проволока, высокотемпературная смазка и антикоррозионная обработка для применения в сушильных системах. Долгосрочная стабильность работы в диапазоне температур от -20°C до 90°C подтверждается испытаниями на воздействие высоких и низких температур окружающей среды. Кроме того, испытания на коррозию в солевом тумане гарантируют отсутствие ржавчины в условиях высокой влажности и высокой концентрации соли в прибрежных районах.

Глава 5: Практические примеры из практики отбора.

Пример 1: Основной циркуляционный вентилятор для конденсационной сушилки на 7 кг

Требования к конструкции: Расход воздуха ≥320 м³/ч при статическом давлении 380 Па; Уровень шума ≤47 дБ(А); Срок службы ≥20 000 часов; Рабочая температура 60–85°C

Выбор решения: центробежный вентилятор с многолопастным ротором и изогнутыми лопастями, наружный диаметр рабочего колеса 140 мм, 36 лопастей, оптимизированная конструкция спирального корпуса. Двигатель бесщеточный постоянного тока, номинальное напряжение 24 В (примечание: вентиляторы постоянного тока 24 В широко используются в сушилках, но версии 12 В также распространены для применений с меньшей мощностью). Выбранная модель вентилятора постоянного тока для сушилки CFM-14048B имеет умеренно наклонную кривую PQ в рабочей точке, с ПИД-регулированием скорости, поддерживающим постоянный воздушный поток. Измеренный воздушный поток 335 м³/ч, статическое давление 395 Па, уровень шума 46,2 дБ(А).

Ключевой момент: для решения проблемы увеличения сопротивления, вызванного засорением фильтра, контроллер вентилятора может увеличить компенсацию скорости, чтобы обеспечить сохранение эффективности осушения воздуха.

Пример 2: Охлаждение платы управления и компрессорного отсека теплового насоса-осушителя.

Требования к конструкции: Компактные размеры; требуется принудительное воздушное охлаждение модуля IGBT и верхней части компрессора; Напряжение 12 В; Расход воздуха ≥20 м³/ч при статическом давлении 50 Па; Малые габариты

Выбор решения: Малый 12-вольтовый вентилятор — в частности, модель CFB-75S12 от китайской компании Chungfo Fan, центробежный микровентилятор габаритами 75x75x30 мм, номинальным напряжением 12 В, мощностью 3,6 Вт, свободным воздушным потоком 28 м³/ч, воздушным потоком 22 м³/ч при статическом давлении 50 Па, отвечающий требованиям охлаждения. Этот 12-вольтовый вентилятор может напрямую питаться от основной платы управления без дополнительного преобразователя мощности и работает с низким уровнем шума — всего 32 дБ(А).

Результат применения: температура верхней части компрессора снизилась с 78°C до 62°C, а температура платы управления упала на 15°C, что значительно повысило надежность.

Вариант 3: Переносная сушилка для белья

Требования к конструкции: питание от батареи, напряжение 12 В, общее энергопотребление ≤15 Вт, расход воздуха ≥50 м³/ч, малый вес.

Решение по выбору: Специализированный малогабаритный 12-вольтовый вентилятор с центробежным рабочим колесом с обратным изгибом для повышения эффективности, высокоэффективным бесщеточным двигателем и встроенным микросхемой управления. Компания China Chungfo Fan оптимизировала угол наклона лопастей и зазор спирального корпуса в соответствии с требованиями заказчика, достигнув расхода воздуха 55 м³/ч и статического давления 120 Па при входном напряжении 12 В и токе 1,2 А, при общем уровне шума 41 дБ(А). Этот пример наглядно демонстрирует возможность применения концепции вентилятора охлаждения сушилки в нетрадиционном сушильном оборудовании — вентиляторы охлаждения также могут широко использоваться для направления потока горячего воздуха.

Глава 6: Распространенные заблуждения и рекомендации по оптимизации выбора вентилятора

Заблуждение 1: Сосредоточение внимания только на максимальном воздушном потоке и игнорирование согласования рабочих точек.

Многие инженеры, привлеченные заявленным свободным потоком воздуха вентилятора, игнорируют фактическое противодавление в системе. В результате после установки поток воздуха резко падает, что приводит к низкой эффективности сушки.

Меры противодействия: Получите подробную кривую PQ вентилятора и сопоставьте её с измеренной или смоделированной кривой импеданса системы. При необходимости запросите у производителя вентилятора несколько кривых при разных скоростях или используйте систему испытаний в аэродинамической трубе для проверки. Компания China Chungfo Fan может предоставить точные данные о производительности на основе своей системы испытаний в аэродинамической трубе.

Заблуждение 2: Убеждение, что 12-вольтовые вентиляторы всегда уступают вентиляторам с более высоким напряжением.

Небольшие 12-вольтовые воздуходувки часто воспринимаются как «маломощные». Однако при том же уровне мощности 12-вольтовая система потребляет лишь больший ток. Благодаря оптимизации конструкции обмотки двигателя и рабочего колеса, она всё же обеспечивает желаемый воздушный поток и статическое давление. Кроме того, 12 В обеспечивает высокую безопасность, что делает её подходящей для использования во влажных условиях.

Заблуждение 3: Игнорирование влияния факторов окружающей среды на жизнь.

В условиях высоких температур и высокой влажности ворс легко прилипает к рабочему колесу и корпусу ротора, вызывая дисбаланс ротора и усиление вибрации. Поглощение влаги обмоткой двигателя может привести к ухудшению состояния изоляции.

Предложения по оптимизации:

Установите эффективный фильтр в передней части воздуховода и напоминайте пользователям о необходимости его регулярной очистки.

Для уменьшения прилипания ворса используйте антистатические материалы или покрытия на рабочем колесе.

Для достижения уровня влагостойкости B или выше обработайте статор двигателя лаком.

Глава 7: Будущие тенденции: интеллект и персонализация

7.1 Объединение данных с датчиков и адаптивное управление

В сушильных машинах нового поколения начинают интегрировать датчики воздушного потока, давления, а также температуры и влажности в воздуховод. Контроллер вентилятора (обычно микроконтроллер) динамически регулирует скорость вентилятора постоянного тока сушильной машины на основе данных в реальном времени, поддерживая оптимальную эффективность работы воздуховода. Например, при сильном засорении фильтрующей сетки контроллер может сначала увеличить скорость, чтобы компенсировать воздушный поток, и одновременно выдать пользователю напоминание о необходимости очистки.

7.2 Модульная структура и комплексные услуги по индивидуальной настройке

Различные марки сушилок и даже разные модели одной и той же марки предъявляют разные требования к размерам крепления вентилятора, характеристикам интерфейса, логике управления и уровню шума. Производители вентиляторов должны предоставлять комплексные услуги — от проектирования и разработки до серийного производства и поставок.

Как показывает пример китайской компании Chungfo Fan, компания специализируется на предоставлении эффективных решений для отвода тепла в различных отраслях промышленности. Ассортимент продукции включает вентиляторы постоянного и переменного тока, воздуходувки и моторные системы, широко используемые в бытовой технике, медицинском оборудовании, автомобильной промышленности, спортивном оборудовании, интеллектуальных устройствах и других областях. Компания ориентирована на клиента, предлагая комплексные услуги от проектирования и разработки до серийного производства и поставки. Она может проводить индивидуальную оптимизацию в соответствии с различными сценариями применения, достигая баланса между воздушным потоком, уровнем шума, сроком службы и энергоэффективностью. Благодаря непрерывным технологическим инновациям и строгому контролю качества, продукция компании демонстрирует стабильные показатели на мировом рынке.

Опираясь на передовое испытательное оборудование, такое как аэродинамические трубы, установки для испытаний на коррозию в солевом тумане, оборудование для испытаний в условиях высоких и низких температур, а также лаборатории шумовых испытаний, компания может точно оценивать воздушный поток, статическое давление, срок службы и стабильность, обеспечивая долговременную надежную работу в сложных условиях эксплуатации. Одновременно компания полностью внедрила системы управления ISO9001, ISO14001 и IATF16949. Ее продукция имеет сертификаты CE, UL, TÜV и CCC и соответствует экологическим стандартам REACH и RoHS. В настоящее время компания установила долгосрочные партнерские отношения с известными отечественными и международными брендами, такими как Midea, Chigo, Samsung и Hitachi, постоянно создавая ценность для клиентов благодаря высококачественной продукции и профессиональным услугам.

Заключение

Взаимосвязь между системой воздуховодов осушителя и выбором вентилятора представляет собой типичный проект оптимизации, сочетающий в себе гидромеханические и электрические характеристики. Разумная конструкция воздуховодов должна быть тесно согласована с аэродинамическими характеристиками вентилятора, с учетом расхода воздуха, статического давления, шума, эффективности и устойчивости к воздействию окружающей среды. Выбор вентилятора для охлаждения осушителя не должен осуществляться изолированно, а должен определять целевые показатели производительности на уровне всей машины. Небольшой 12-вольтовый вентилятор Обладает уникальными преимуществами в системах вспомогательного охлаждения низкого напряжения и портативном оборудовании. В то же время, вентилятор постоянного тока для сушилок, благодаря своей высокой эффективности и управляемости, обеспечиваемым бесщеточными двигателями постоянного тока, стал основным выбором для сушилок среднего и высокого класса.

Благодаря глубокому пониманию характеристик сопротивления воздуховода, научной интерпретации кривых производительности вентилятора и проведению строгих испытаний на надежность в условиях окружающей среды, инженеры могут разрабатывать оптимальные решения, отвечающие требованиям к производительности сушки, одновременно обеспечивая баланс между энергопотреблением и удобством использования. В будущем, по мере развития технологий сушки в сторону тепловых насосов и интеллектуальных систем, выбор вентилятора сместится от «подбора оптимального варианта» к «совместному проектированию», что обеспечит потребителям более тихую, эффективную и долговечную сушку.
