С развитием интеллектуальной техники и повышением качества жизни в доме, сушилки стали незаменимым бытовым прибором для современных семей, гостиничных апартаментов и прачечных. В отличие от традиционных стиральных машин, сушилки осуществляют сушку, стерилизацию, разглаживание складок и другие функции одежды за счет циркуляции воздуха, теплообмена и отвода влаги. Как основной силовой компонент системы воздуховодов, системы теплоотвода и вытяжной системы сушилки, стабильность работы, срок службы и уровень шума вентиляторов напрямую определяют общую производительность сушилок и удобство использования.

В реальных условиях применения В большинстве случаев сушилки долгое время находились в закрытом помещении с высокой влажностью и скоплением пыли и ворса. Обычные вентиляторы подвержены коррозии подшипников, короткому замыканию двигателя, накоплению пыли на лопастях и их заклиниванию, уменьшению объема воздуха, повышению уровня шума и даже выходу из строя из-за недостаточной профессиональной защиты от пыли и влаги. Согласно статистике послепродажного обслуживания бытовой техники, почти 40% поломок сушилок вызваны повреждением компонентов вентилятора охлаждения из-за неадекватной защиты от пыли и влаги, что достаточно ясно показывает ключевую роль проектирования пыле- и влагозащитной конструкции вентилятора в исследованиях и разработках сушилок.

Компания China Chungfo Fan много лет занимается исследованиями, разработкой и производством вентиляторов и воздуходувок, специализируясь на предоставлении эффективных решений для отвода тепла в различных отраслях промышленности. Ее продукция включает в себя вентиляторы постоянного и переменного тока, воздуходувки и моторные системы, широко используемые в бытовой технике, медицинском оборудовании, автомобилях, спортивном оборудовании, интеллектуальных устройствах и других областях. Опираясь на многолетний опыт работы в бытовой технике и учитывая суровые условия эксплуатации сушилок с высокой влажностью и большим количеством пыли, China Chungfo Fan разработала комплексную пыле- и влагозащищенную систему для вентиляторов сушилок. В сочетании с особенностями применения основных моделей, таких как... Вентилятор 12 В и вентилятор охлаждения сушилки постоянного тока В нем систематизированы ключевые моменты профессионального проектирования по семи параметрам, включая компоновку конструкции, выбор материалов, защиту от влаги, влагозащиту контура, адаптацию к воздуховодам, технологические стандарты и проверку качества, что предоставляет практические рекомендации производителям осушителей в области исследований и разработок, выбора моделей и серийного производства.

1. Характеристики условий эксплуатации сушилок: основной принцип пыле- и влагозащитной конструкции.

Для завершения проектирования пыле- и влагозащищенных вентиляторов для сушилок необходимо сначала точно понять особые условия работы внутри сушилок, и все ключевые моменты проектирования должны быть выполнены с учетом характеристик условий работы, чтобы избежать неэффективных затрат или неэффективной защиты, вызванной ненадежной конструкцией.

Во-первых, это высокая влажность и высокое содержание водяного пара. Во время работы сушилки влага из одежды непрерывно испаряется, превращаясь в высокотемпературный влажный воздушный поток. Внутренняя относительная влажность всего устройства длительное время поддерживается выше 85%, а в области воздуховодов влажность приближается к насыщению. Температура воздушного потока обычно составляет от 50℃ до 75℃. Сочетание высокой температуры и высокой влажности ускоряет окисление и коррозию металлических деталей, старение и деформацию пластиковых деталей, а также утечку влаги из печатных плат. Во-вторых, это загрязнение пылью и ворсом. Во время сушки одежды отслаивается большое количество ворса, волос, волокон и пыли. Эти мелкие частицы переносятся циркулирующим воздушным потоком, легко прилипая к лопастям вентилятора, воздухозаборникам, зазорам подшипников, катушкам двигателя и другим местам. Длительное накопление приводит к засорению воздуховодов, увеличению рабочей нагрузки, образованию плесени и даже к заклиниванию и перегоранию двигателя.

Кроме того, из-за замкнутой циркуляционной системы воздуховодов большинство сушилок используют комбинированную систему внутренней циркуляции и вытяжки. Вентиляторы длительное время находятся в замкнутом или полузакрытом пространстве, и пыль и влага не могут быстро рассеиваться, постоянно конденсируясь на поверхности вентилятора и образуя стойкие пятна и конденсат. В то же время, бытовые сушилки в основном долгое время находятся в статическом состоянии. В таких местах, как кухня, ванная комната и балкон, высокая влажность. Внутренняя влага не может естественным образом высохнуть во время выключения и простоя, и внутри вентилятора легко образуется конденсат, усугубляя повреждение внутренних компонентов от влаги.

Ввиду вышеописанных суровых условий эксплуатации, вентиляторы охлаждения сушилок постоянного тока и различные вытяжные и циркуляционные вентиляторы не соответствуют проектным стандартам обычных комнатных вентиляторов. Необходимо проводить целенаправленную оптимизацию конструкции для защиты от пыли, влаги и скопления пыли, что является основной причиной, по которой компания China Chungfo Fan уделяет особое внимание индивидуальному проектированию для обеспечения комфортной работы бытовой техники в различных условиях.

2. Ключевые моменты общей конструкции пылезащитного кожуха

Первичным барьером защиты вентилятора сушилки является структурная пылезащита. Благодаря рациональному проектированию защиты воздухозаборника, конструкции корпуса, формы лопаток и компоновки установки, она предотвращает попадание крупных частиц ворса и пыли в вентилятор из источника и снижает вероятность пылеобразования.

Во-первых, конструкция пылезащитной решетки и защитной сетки на входе воздуха. Входное отверстие вентилятора является основным каналом для попадания пыли. При проектировании следует использовать плотную решетчатую структуру с зазором между решетками не более 2 мм, что обеспечит отсутствие потери объема воздуха и предотвратит попадание крупных частиц ворса и волос. В то же время, стандартно устанавливается съемная нейлоновая пылезащитная сетка высокой плотности или микропористая сетка из нержавеющей стали с размером ячейки 80–120 меш, которая может фильтровать мелкую волокнистую пыль и облегчает разборку, промывку водой и очистку, что соответствует потребностям обслуживания при длительной эксплуатации сушилок. Вентилятор 12 В в основном используется в небольших мини-сушилках и настенных сушилках с малыми размерами и ограниченным пространством для подачи воздуха. Интегрированная конструкция пылезащитной сетки позволяет избежать использования внешней решетки, занимающей место при установке, и обеспечивает пылезащитный эффект.

Во-вторых, полностью закрытая конструкция корпуса вентилятора. Отказавшись от традиционной открытой конструкции вентилятора, специальные вентиляторы для сушилок используют полностью герметичный пластиковый или металлический корпус. Закрытые перегородки расположены по бокам и сзади, блокируя только необходимые входы и выходы воздуха, предотвращая попадание пыли внутрь двигателя через боковые зазоры. Углы корпуса имеют скошенные края в виде дуг, что уменьшает «мертвые зоны» воздушного потока и предотвращает скопление и агломерацию пыли в углах. При производстве вентиляторов для сушилок таких марок, как Midea, Chigo, Samsung, Hitachi и других, компания China Chungfo Fan использует цельнолитой, полностью закрытый корпус с высокой прочностью и малыми зазорами, что значительно улучшает основные пылезащитные характеристики.

В-третьих, оптимизирована конструкция лопаток вентилятора для предотвращения накопления пыли. Поскольку лопатки являются ядром системы привода воздушного потока, их конструкция напрямую влияет на прилипание пыли. При проектировании приоритет отдается обтекаемым центробежным лопаткам с большим радиусом и бесшумным осевым потоком, с гладкой полированной поверхностью, без кромок, углов и канавок, что снижает прилипание волокнистой пыли. Одновременно оптимизируются угол наклона и расстояние между лопатками для обеспечения быстрого проникновения воздушного потока, а также используется эффект самоочищения высокоскоростного воздушного потока для уменьшения прилипания и задержки пыли. Избегается использование плоских прямоугольных лопаток, которые легко накапливают ворс. Длительное накопление пыли нарушает динамическое равновесие и вызывает вибрацию и шум.

В-четвертых, пылезащитная компоновка всей установки. При проектировании воздуховода сушилки место установки вентилятора следует избегать зон скопления и оседания ворса; необходимо использовать боковое расположение воздухозаборника и нижнее расположение воздуховыпускного отверстия, чтобы воздух не направлялся непосредственно в зону сушки белья, тем самым уменьшая прямое попадание пыли. В то же время, между вентилятором и внутренней стенкой воздуховода должен быть предусмотрен разумный зазор, чтобы избежать образования пылезащитных зон из-за чрезмерной установки, с учетом циркуляции воздуха и пылезащиты.

3. Ключевые моменты проектирования влагозащитной и герметизирующей конструкции: Предотвращение проникновения водяного пара.

Если цель структурной пылезащиты — предотвратить попадание пыли извне, то влагозащитная и герметизирующая конструкция призвана изолировать высокотемпературный водяной пар и конденсированную влагу от проникновения в основные компоненты, такие как двигатель вентилятора, подшипники и печатная плата, что является ключевым звеном для продления срока службы вентиляторов сушилки.

Во-первых, это герметизация подшипников и вращающегося вала, а также влагозащитная конструкция. Подшипник вентилятора является наиболее уязвимой частью для влаги и ржавчины. В специальных вентиляторах для сушилок предпочтительно использовать двойные шариковые подшипники, а на обоих концах подшипника устанавливаются высокотемпературные водонепроницаемые масляные уплотнения и силиконовые уплотнительные прокладки для полной герметизации зазора подшипника, предотвращения проникновения водяного пара в слой смазки и предотвращения износа смазки, ржавчины и застоя в подшипнике. Вентиляторы с низкокачественными масляными подшипниками не рекомендуются для работы в условиях сушилки. Даже с герметизирующей обработкой они склонны к испарению смазки и аномальному шуму в условиях высокой влажности. Как в моделях постоянного, так и переменного тока, высококачественные вентиляторы для охлаждения сушилок стандартно оснащаются герметичными двойными шариковыми подшипниками с повышенной влаго- и антикоррозионной стойкостью.

Во-вторых, применяется влагозащитная обработка катушки двигателя и статора. Внутренняя катушка двигателя и железный сердечник статора подвержены короткому замыканию и старению изоляции при непосредственном контакте с влагой. В конструкции используется интегральный процесс заливки эпоксидной смолой для полной герметизации и обертывания катушки и клемм проводки, образуя водонепроницаемый и влагозащитный защитный слой, изолирующий контакт водяного пара с цепью. В качестве заливочного материала следует использовать специальный эпоксидный клей с высокой термостойкостью выше 70℃ и классом изоляции выше B, учитывая герметизирующие свойства, теплопроводность и устойчивость к старению, а также адаптируя его к длительной работе в условиях высоких температур и высокой влажности в осушительных установках.

В-третьих, обеспечена водонепроницаемая герметизация разъемов проводки и печатных плат. Вентиляторы постоянного тока и 12-вольтовый вентилятор оснащены клеммами питания и платами управления, которые являются слабыми местами с точки зрения влагозащиты. В конструкции используются водонепроницаемые клеммные соединители, на стыках установлены водонепроницаемые силиконовые заглушки и уплотнительные резиновые кольца. Поверхность печатной платы покрыта трехслойным покрытием, обеспечивающим тройную защиту от влаги, плесени и солевого тумана, что позволяет противостоять эрозии от конденсата и водяного пара внутри сушилки, а также предотвращает утечки тока и перегорание компонентов.

Четвертый этап – герметизация и заполнение всех зазоров в местах соединения. Для заполнения стыков верхней и нижней крышек, а также краев корпуса вентилятора используются высокотемпературные водонепроницаемые полоски из силикагеля и пенопластовые уплотнительные прокладки, что позволяет устранить зазоры и предотвратить проникновение водяного пара во внутреннюю полость через щели. Все отверстия для крепежных винтов имеют зенкованную конструкцию с установленными водонепроницаемыми прокладками, предотвращающими проникновение водяного пара внутрь через зазоры между винтами.

4. Ключевые моменты выбора материалов для пыле- и влагозащитной конструкции: адаптация материалов для защиты в условиях длительной эксплуатации.

Качество материалов напрямую определяет устойчивость вентиляторов к старению, коррозии и плесени в условиях высокой влажности и запыленности. В строгом соответствии со стандартами систем менеджмента ISO9001, ISO14001 и IATF16949, компания China Chungfo Fan отбирает материалы для всех специальных вентиляторов для осушителей воздуха, проводя испытания при высоких и низких температурах, в солевом тумане и во влажной среде, чтобы обеспечить долговременную стабильную работу.

Что касается материалов корпуса и лопастей, предпочтение отдается огнестойкому и влагостойкому пластику ABS и высокотемпературному конструкционному пластику PC. Такие материалы обладают низким водопоглощением, не подвержены деформации под воздействием влаги, препятствуют образованию плесени, обладают высокой прочностью, устойчивостью к старению и низкими пылепоглощающими свойствами. По сравнению с обычным полипропиленом (PP), их пыле- и влагостойкость, а также структурная стабильность удваиваются. Металлические конструктивные элементы, такие как крепежные кронштейны и защитные рамы, изготавливаются из оцинкованной стали и нержавеющей стали с антикоррозионной обработкой солевым туманом, чтобы предотвратить образование ржавчины и стружки в условиях высокой влажности и загрязнение внутренней среды сушильных машин.

Уплотнительные и буферные материалы изготовлены из высокотемпературного силикагеля и EPDM-каучука, обладающих паропроницаемостью, устойчивостью к старению и не деформирующимся свойствам. Они не затвердевают и не трескаются при длительном воздействии высоких температур и влажности, обеспечивая непрерывную герметизацию и защиту от пыли. Пылезащитная сетка изготовлена из модифицированного нейлона, обладает антистатическими свойствами, не притягивает пыль, не деформируется после промывки водой и может использоваться многократно.

Для смазки подшипников выбрана специальная высокотемпературная и влагостойкая смазка, адаптированная к условиям работы двойных шарикоподшипников. Она не разбавляется и не теряет своих свойств, а также не сгущается и не портится в условиях высоких температур и влажности, обеспечивая плавную работу подшипников, снижая шум и износ. Все материалы соответствуют стандартам сертификации CE, UL, TÜV, CCC, требованиям REACH и RoHS по охране окружающей среды, учитывая защитные свойства и безопасность для дома.

5. Специальные конструктивные особенности вентилятора охлаждения сушилки постоянного тока, обеспечивающие защиту от пыли и влаги.

Вентилятор охлаждения сушилки постоянного тока является основной конфигурацией сушилок среднего и высокого класса, обладая преимуществами широкого диапазона регулирования скорости, низкого энергопотребления, бесшумной работы и совместимости с интеллектуальными системами контроля температуры. Он оснащен прецизионными электронными компонентами, такими как микросхемы управления и датчики Холла, поэтому требования к пыле- и влагозащищенности более строгие, чем у вентиляторов переменного тока, и ключевые конструктивные особенности требуют целенаправленной доработки.

Во-первых, полностью закрытая влагозащищенная конструкция встроенной платы управления. Плата управления вентилятором постоянного тока полностью встроена в герметичный корпус, не подвергаясь внешнему воздействию. Корпус платы покрыт толстым слоем трехслойной краски. Компоненты представляют собой влагостойкие модели промышленного класса, способные стабильно работать в широком диапазоне температур и влажности от -20℃ до 80℃, противостоя перепадам температуры и конденсации, образующейся при запуске и остановке сушилки.

Во-вторых, схема имеет широкий диапазон напряжения и защищена от влаги. Адаптированная к условиям работы бытовых источников постоянного тока 12 В и 24 В, схема включает в себя влагостойкие разделительные резисторы и водонепроницаемые фильтрующие конденсаторы, предотвращающие короткое замыкание и нестабильное напряжение, вызванные влагой, а также исключающие ненормальное увеличение и уменьшение скорости вращения вентиляторов и их некорректное включение и выключение. Одновременно схема оснащена защитой от перегрузки по току, перенапряжения и перегрева, автоматически отключающей питание при малейшей утечке, вызванной влагой, что повышает общую безопасность.

Во-третьих, бесшумная и пылезащищенная динамическая балансировка. Вентиляторы постоянного тока имеют регулируемую скорость вращения и частое переключение между высокой и низкой скоростью. Высокоточная проверка динамической балансировки необходима на этапах проектирования и производства. Отсутствие эксцентрикового пространства для скопления пыли на лопастях вентилятора. В сочетании с герметичными подшипниками и обтекаемыми лопастями вентилятора это не только предотвращает шум, вызванный скоплением пыли, но и обеспечивает точность работы в течение длительного времени благодаря влагозащищенной конструкции.

Четвертое, модульная съемная пылезащитная конструкция. Вентиляторы охлаждения сушилки постоянного тока имеют модульную конструкцию. Пылезащитные сетки и уплотнительные прокладки можно демонтировать и заменить отдельно без полной разборки вентилятора, что облегчает последующую очистку и техническое обслуживание, адаптируясь к потребностям бытовых пользователей и коммерческого оборудования в повседневной эксплуатации.

6. Основные конструктивные особенности 12-вольтового вентилятора для защиты от пыли и влаги.

Благодаря высокому давлению воздуха, хорошему эффекту сбора воздуха и малым размерам, 12-вольтовый вентилятор широко используется в небольших сушилках, сушилках для дезинфекции нижнего белья, встроенных сушильных шкафах и системах локальной подачи воздуха в интегрированные стирально-сушильные машины. Конструкция вентилятора отличается от обычных осевых вентиляторов. Внутренняя спиральная полость способствует накоплению ворса и влаги, поэтому ключевые моменты конструкции необходимо целенаправленно корректировать.

Во-первых, интегрированная герметичная пылезащитная конструкция корпуса. 12-вольтовый вентилятор использует цельный литой корпус без зазоров для соединения деталей. Внутренний воздуховод имеет обтекаемую форму, что уменьшает слипание и накопление пыли на стенках. В воздухозаборнике корпуса встроен кольцевой пылевой фильтр, предотвращающий попадание волос и ворса в рабочее колесо. В нижней части корпуса предусмотрено небольшое дренажное отверстие для естественного отвода конденсата, что предотвращает скопление воды внутри деталей двигателя.

Во-вторых, используется высокопрочное влагостойкое рабочее колесо и двигатель. Рабочее колесо воздуходувки имеет расширенную закрытую конструкцию с фланцевым соединением по краям, предотвращающим попадание пыли сбоку. Двигатель выполнен с использованием заливки компаундом для защиты от влаги и герметизации подшипников, что позволяет адаптироваться к условиям работы воздуходувки при высоком давлении воздуха и высоких нагрузках, а также предотвращает ухудшение изоляции двигателя в условиях высокой влажности.

В-третьих, адаптация низковольтной влагостойкой схемы. Конструкция с низковольтным источником питания постоянного тока 12 В, схема использует термостойкие провода в водонепроницаемой оболочке, а клеммы изготовлены методом литья под давлением и герметизированы, чтобы избежать окисления контактов под воздействием влаги и, как следствие, ухудшения контакта. Одновременно оптимизируется баланс давления воздуха внутри воздуховода вентилятора, уменьшается обратный поток влажного горячего воздуха в камеру двигателя, и обеспечивается защита от пыли и влаги за счет принципа воздушного потока.

7. Технологический процесс, контроль и стандартизированный контроль: обеспечение внедрения пыле- и влагозащитных конструкций.

Независимо от того, насколько совершенна конструктивная схема, для ее реализации необходимы отработанные производственные технологии, а также строгий контроль и проверка. Опираясь на передовое испытательное оборудование, такое как аэродинамическая труба, солевой туманоиспытательный стенд, оборудование для испытаний в условиях высоких и низких температур, а также шумовая лаборатория, китайская компания Chungfo Fan проводит всестороннюю и точную оценку пыле- и влагозащитных свойств вентиляторов для сушилок.

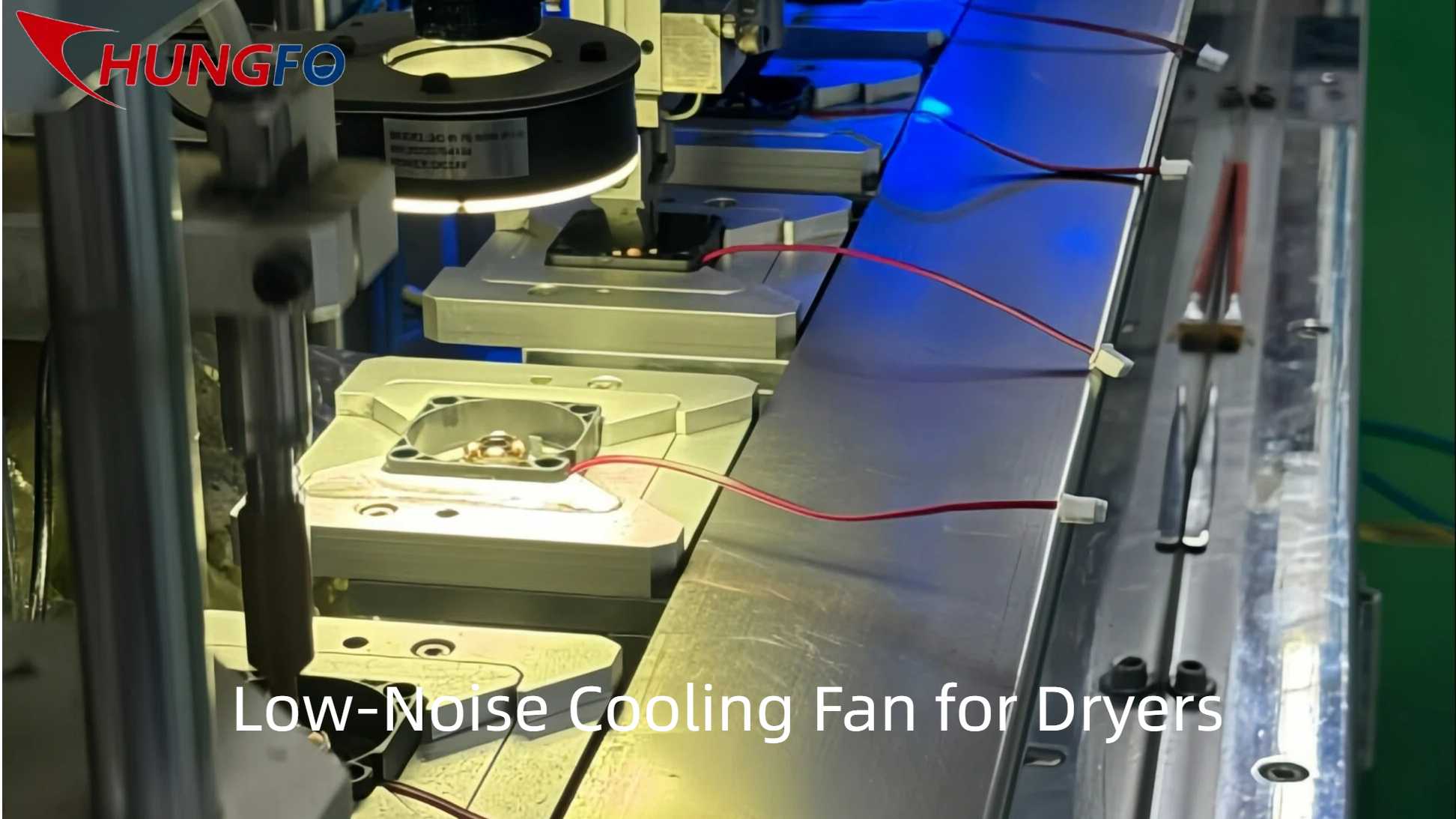

В плане производственных технологий используются интегрированные технологии литья под давлением, автоматической заливки компаундом и автоматической сборки, что позволяет уменьшить отклонения зазоров, возникающие при ручной сборке, и обеспечить единообразие уплотнительной конструкции. Все уплотнительные прокладки и пылезащитные сетки устанавливаются с точным соответствием форме без смещения и ослабления, что исключает технические недостатки в защите.

На этапе проверки и подтверждения каждый специальный вентилятор для сушилки должен пройти испытание на старение во влажной и тепловой среде, испытание на коррозию в солевом тумане, испытание на циклические перепады высоких и низких температур, а также испытание на имитацию работы в пылевом воздуховоде, чтобы воспроизвести условия высокой влажности и запыленности, характерные для сушилок, работающих круглый год. Необходимо провести непрерывную работу в течение тысяч часов, чтобы выявить возможные неисправности, такие как коррозия, скопление пыли, заклинивание и обрыв цепи. Только продукция, прошедшая все необходимые испытания, может быть поставлена партиями.

Одновременно с этим, компания полностью внедрила системы управления ISO9001, ISO14001 и IATF16949. Каждый этап, от складирования сырья, производства и обработки, контроля качества готовой продукции до доставки и отгрузки, стандартизирован и контролируется, обеспечивая стабильную и надежную защиту от пыли и влаги для всего ассортимента вентиляторов для охлаждения сушилок, 12-вольтовых вентиляторов и вентиляторов постоянного тока для охлаждения сушилок.

8. Ключевые моменты, позволяющие избежать проблем, связанных с применением в промышленности и выбором модели.

Для производителей сушилок, помимо освоения ключевых конструктивных решений, разумный выбор модели также является ключом к обеспечению общей пыле- и влагозащиты. При выборе модели следует отдавать приоритет профессиональным производителям вентиляторов для бытовой техники, таким как китайская компания Chungfo Fan, обладающая возможностями индивидуальной разработки. Она может изготавливать вентиляторы на заказ, адаптируя их к объему воздуха, давлению ветра, уровню шума и уровню защиты в зависимости от мощности сушилки, размера воздуховода, уровня влажности и места установки, обеспечивая баланс между объемом воздуха, уровнем шума, сроком службы и энергоэффективностью.

В целях предотвращения образования ям не следует использовать обычные гражданские вентиляторы без защитных элементов вместо специальных. вентиляторы сушилки Такие вентиляторы не имеют герметичной влагозащитной конструкции и пылезащиты. При кратковременном использовании они кажутся нормальными, но в течение полугода подвержены коррозии, ненормальному шуму и перегоранию. Не следует слепо стремиться к высокой скорости вращения, игнорируя пылезащитную конструкцию. Высокая скорость вращения усугубит прилипание пыли. Без профессиональной пылезащитной конструкции это, наоборот, ускорит повреждение вентилятора. В то же время, подбирайте модели в соответствии с типом машины. Крупные интегрированные стирально-сушильные машины предпочитают модели с осевым потоком тепла от вентилятора охлаждения сушилки, небольшие мини-модели оснащаются 12-вольтовым вентилятором, а интеллектуальные машины среднего и высокого класса стандартно комплектуются вентилятором охлаждения сушилки постоянного тока, что обеспечивает точное соответствие условиям работы и модели.

В настоящее время рынок сушилок продолжает расширяться, а требования пользователей к долговечности, бесшумной работе и отсутствию необходимости в техническом обслуживании постоянно растут. В качестве основного элемента конструкции вентиляторов, защита от пыли и влаги стала важным неявным показателем качества сушилок. Компания China Chungfo Fan всегда ориентировалась на клиента, предоставляя комплексные услуги от проектирования и разработки до серийного производства и доставки. Она может проводить индивидуальную оптимизацию в соответствии с различными сценариями применения. Благодаря непрерывным технологическим инновациям и строгому контролю качества, ее продукция демонстрирует стабильные показатели на мировом рынке. Компания также установила долгосрочные партнерские отношения с известными отечественными и зарубежными брендами, такими как Midea, Chigo, Samsung и Hitachi, предлагая высококачественные решения по защите от пыли и влаги, постоянно создавая ценность для клиентов благодаря высококачественной продукции и профессиональному обслуживанию.

Для создания пыле- и влагозащищенной конструкции вентиляторов для сушилок требуется не только тщательное понимание характеристик рабочих условий, но и комплексный подход, включающий в себя проектирование конструкции, герметизацию, выбор материалов, оптимизацию специальных моделей и контроль технологического процесса. Только строгий контроль каждой детали позволяет вентиляторам стабильно работать длительное время в сложной среде с высокой влажностью и большим количеством пыли, снизить процент отказов сушилок после продажи и улучшить пользовательский опыт. Это также является критерием долгосрочных исследований и разработок, которого придерживается вся индустрия компонентов для отвода тепла в бытовой технике.
