1.Краткий ответ

Перед интеграцией охлаждающего вентилятора 12025 в конструкцию оборудования инженерам следует проверить не только физические размеры вентилятора. К наиболее важным техническим характеристикам относятся размеры рамки, номинальное напряжение, диапазон рабочего напряжения, номинальный ток, потребляемая мощность, частота вращения, максимальный расход воздуха, статическое давление, уровень шума, тип подшипника, ожидаемый срок службы, рабочая температура, влажность, функции защиты, интерфейс управления, конфигурация проводов, материал и применимые сертификаты.

Вентилятор 12025 обычно относится к вентилятору с номинальным размером рамки 120 мм × 120 мм и толщиной 25 мм. Этот размер широко используется, поскольку он обеспечивает полезный баланс между производительностью воздушного потока, площадью установки, энергопотреблением и пространством для размещения. Однако два вентилятора с одинаковыми размерами 120 × 120 × 25 мм могут иметь существенно различающиеся рабочие характеристики.

Например, опубликованные технические характеристики изделий 12025 показывают, что модели на 12 В могут варьироваться от версий с относительно низкой скоростью и расходом воздуха около 56 CFM до высокоскоростных версий, превышающих 90 или даже 100 CFM, в зависимости от двигателя, конструкции лопастей, системы подшипников и рабочей точки. Аналогичные различия существуют и среди моделей на 24 В.

Поэтому процесс правильного выбора должен начинаться с требований к охлаждению оборудования, а не просто с поиска вентилятора 12025 по размеру.

Для большинства применений инженерам следует сначала ответить на пять вопросов.

1.Подходит ли вентилятор 12025 физически к имеющемуся пространству для установки?

2.Соответствует ли его номинальное напряжение архитектуре питания оборудования?

3.Может ли он обеспечить достаточный поток воздуха при фактическом сопротивлении системы?

4.Могут ли его характеристики шума, температуры, вибрации и срока службы удовлетворить требованиям применения?

5.Соответствуют ли его электрический интерфейс и функция управления контроллеру оборудования?

Если ответить на эти пять вопросов до закупки, можно избежать многих распространенных проблем интеграции.

2.Основные выводы

Первая характеристика, которую необходимо подтвердить, — это фактический физический размер. Типичный охлаждающий вентилятор 12025 имеет размеры примерно 120 мм × 120 мм × 25 мм, но также необходимо проверить размеры монтажных отверстий, положение выхода кабеля, размер разъема и окружающие зазоры.

Вторая важная характеристика — напряжение. Вентилятор 12v dc и версия на 24 В могут иметь одинаковые физические размеры, требуя при этом совершенно разных электрических условий. Опубликованные продукты показывают, что вентиляторы 12025 доступны как в версиях на 12 В, так и на 24 В, с различными требованиями к току и мощности.

Третий фактор — воздушный поток. Максимальный воздушный поток обычно измеряется в относительно открытых условиях. Его не следует автоматически считать потоком, доступным после установки вентилятора внутри реального устройства.

Четвертый фактор — статическое давление. Вентилятору, установленному за фильтром, теплообменником, решеткой, воздуховодом, корпусом или плотным электронным узлом, может потребоваться более высокая способность создавать давление, чем в приложении для охлаждения на открытом воздухе.

Пятый фактор — акустические характеристики. Более высокая скорость может увеличить поток воздуха и давление, но также может повысить уровень шума. Некоторые опубликованные модели 12025 предлагают версии с более низкой скоростью для более тихой работы и версии с более высокой скоростью для большей эффективности охлаждения.

Шестой фактор — надежность. Тип подшипника, конструкция двигателя, рабочая температура, влажность, пыль, вибрация и количество часов непрерывной работы — все это влияет на срок службы.

Наконец, вентилятор следует оценивать как часть всей тепловой системы, а не как независимый компонент.

3.Понимание того, что на самом деле означает 12025

Название 12025 — это прежде всего обозначение размеров.

В обычной системе наименований осевых вентиляторов 120 обычно указывает на номинальную ширину и длину рамки около 120 мм, а 25 указывает на приблизительную толщину рамки 25 мм.

Таким образом, стандартный охлаждающий вентилятор 12025 обычно проектируется с учетом форм-фактора 120 мм × 120 мм × 25 мм.

Этот формат размеров полезен, поскольку инженеры могут быстро определить, подойдет ли вентилятор к конкретному корпусу оборудования. Однако сам номер модели не говорит вам о расходе воздуха, давлении, скорости, токе, шуме, типе подшипника или сроке службы.

Это различие чрезвычайно важно при закупках.

Например, один вентилятор 12025 может работать на скорости 1500 об/мин, в то время как другой может работать на скорости выше 3000 об/мин. Один может быть оптимизирован для низкого уровня шума, в то время как другой может отдавать приоритет статическому давлению. Один может использовать подшипники скольжения, в то время как другой может использовать двойные шарикоподшипники. Некоторые модели также могут включать ШИМ-регулирование скорости, обратную связь по скорости FG, выход аварийного сигнала RD, автоматический перезапуск или защиту от влаги.

Следовательно, «12025» следует рассматривать как отправную точку процесса выбора, а не как окончательную спецификацию.

4.Сначала проверьте установочные размеры

Перед сравнением электрических характеристик или характеристик воздушного потока проверьте механический интерфейс.

Самым базовым требованием является общий размер вентилятора. Стандартная конфигурация 12025 занимает примерно 120 мм × 120 мм монтажной площади и имеет номинальную толщину 25 мм.

Тем не менее, инженерам также следует проверить следующие детали:

Расстояние между монтажными отверстиями,Диаметр монтажных отверстий,Тип винта,Толщина рамки,Положение выхода кабеля,Расположение разъема,Ориентация вентилятора,Зазор вокруг впускного отверстия,Зазор вокруг выпускного отверстия,Потенциальные помехи от близлежащих компонентов.

Технически вентилятор может иметь правильные размеры 12025, но при этом быть непригодным, если его кабель выходит в сторону радиатора, разъема на печатной плате, конструктивного кронштейна или движущегося механизма.

Зазоры на входе и выходе также имеют значение. Если сторона всасываниярасположена непосредственно у стены, фильтра или узкого отверстия, вентилятор может не получать достаточно воздуха. Если выход перекрыт решеткой или теплообменником, сопротивление системы может значительно возрасти.

Вот почему механическую интеграцию следует проверять с использованием реальной конструкции оборудования, а не простого чертежа с размерами.

5.Проверьте номинальное напряжение и рабочее напряжение

Совместимость по напряжению — одно из самых базовых электрических требований.

Вентилятор 12v dc разработан для системы питания 12 В постоянного тока, в то время как версия на 24 В предназначена для системы 24 В постоянного тока. Номинальное напряжение не является взаимозаменяемым просто потому, что механические размеры идентичны.

Опубликованные спецификации 12025 показывают примеры продуктов как на 12 В, так и на 24 В, с рабочими диапазонами, например, примерно от 7,0 до 13,8 В для некоторых моделей на 12 В и примерно от 14,0 до 27,6 В для некоторых моделей на 24 В.

Это означает, что инженерам следует смотреть не только на номинальное напряжение. Также необходимо проверить фактический диапазон рабочего напряжения.

Для оборудования, питающегося от стабилизированного источника постоянного тока, это может быть относительно просто.

Для оборудования с питанием от батарей, промышленных систем управления, транспортных средств, телекоммуникационного оборудования или систем с колебаниями напряжения рабочий диапазон становится гораздо более важным.

Если ожидается, что вентилятор будет работать при напряжении вне указанного диапазона, могут возникнуть несколько проблем, включая невозможность запуска, нестабильную работу, чрезмерный ток, сокращение срока службы двигателя или ненормальный шум.

6.Сравните номинальный ток и потребляемую мощность

Номинальный ток определяет, какой электрический ток вентилятор обычно потребляет при заданных условиях эксплуатации.

Потребляемую мощность обычно можно оценить, используя соотношение:

Потребляемая мощность = Напряжение × Ток

Например, вентилятор на 12 В, потребляющий 0,25 А, имеет номинальную электрическую мощность примерно 3 Вт.

А вентилятор на 24 Впотребляющий 0,20 А, имеет номинальную электрическую мощность примерно 4,8 Вт.

Опубликованные таблицы продуктов 12025 демонстрируют, насколько существенно ток и мощность могут меняться между версиями с разной скоростью, даже если физический размер остается идентичным.

Это важно при интеграции нескольких вентиляторов.

Предположим, что в шкафу с оборудованием используется шесть вентиляторов. Разница всего в 1 Вт на вентилятор может привести к дополнительному потреблению электроэнергии и тепловыделению примерно на 6 Вт.

Поэтому инженерам следует учитывать как собственное энергопотребление вентилятора, так и мощность блока питания оборудования.

Контроллер, разъем, проводка, предохранитель, дорожки печатной платы и коммутационные компоненты также должны быть рассчитаны соответствующим образом.

7.Тщательно оценивайте частоту вращения (RPM)

RPM указывает на то, как быстро вращается крыльчатка.

Более высокая частота вращения потенциально может увеличить поток воздуха и давление, но сама по себе скорость не определяет эффективность охлаждения.

Геометрия лопастей, КПД двигателя, конструкция рамы, условия на входе и сопротивление системы — все это влияет на фактическую производительность.

Например, доступные продукты 12025 представлены версиями, работающими на частотах около 1500 RPM, 1800 RPM, 2000 RPM, 2200 RPM, 2500 RPM, 2800 RPM, 3000 RPM и выше 3000 RPM.

Этот широкий диапазон объясняет, почему выбор вентилятора только по размеру может привести к плохим результатам.

Если электронный корпус требует тихой работы, более подходящей может оказаться низкоскоростная модель.

Если оборудование содержит теплообменник с высокой плотностью или имеет сильное сопротивление воздушному потоку, может потребоваться модель с более высоким давлением.

Поэтому целевую частоту вращения следует определять вместе с требованиями к потоку воздуха, давлению, уровню шума и тепловым характеристикам.

8.Проверяйте максимальный поток воздуха

Поток воздуха — одна из наиболее часто проверяемых спецификаций при выборе вентилятора охлаждения.

Он может выражаться в CFM или кубических метрах в минуту.

CFM обычно используется в международных спецификациях вентиляторов. Однако значение максимального потока воздуха следует интерпретировать осторожно.

Максимальный поток воздуха обычно представляет собой условие с относительно низким сопротивлением системы. Как только вентилятор установлен внутри оборудования, фильтры, решетки, воздуховоды, радиаторы и другие компоненты создают сопротивление.

Поэтому фактический рабочий поток воздуха может быть ниже заявленного максимального потока.

Например, опубликованные модели 12025 могут обеспечивать поток воздуха в диапазоне примерно от 50 CFM до более чем 100 CFM в зависимости от напряжения, скорости и конструкции.

Поэтому инженеру следует задаться вопросом:

Какой поток воздуха требуется при фактическом давлении в системе?

Этот вопрос полезнее, чем просто спрашивать:

Каков максимальный CFM?

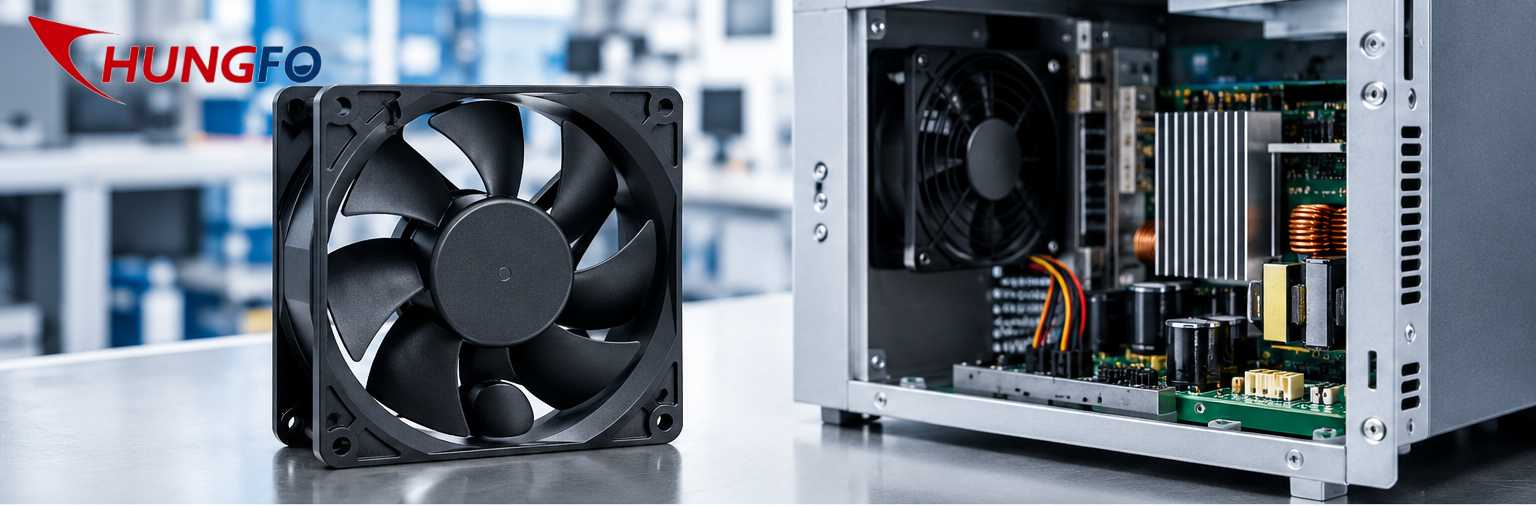

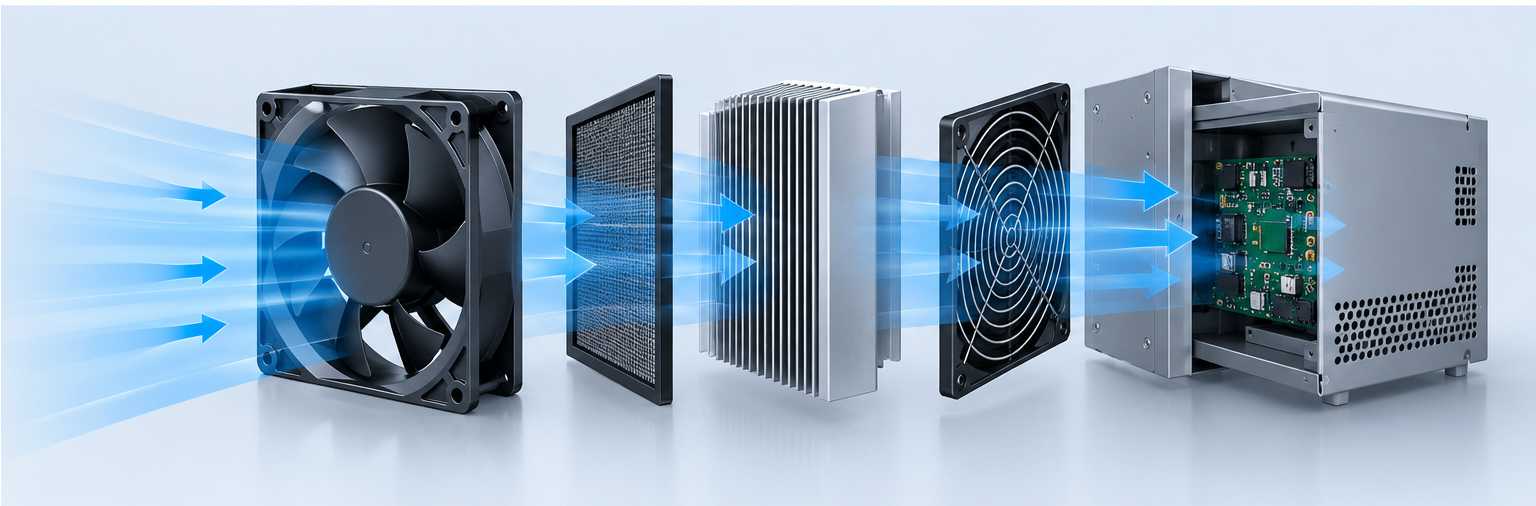

9.Проверяйте статическое давление

Статическое давление особенно важно, когда вентилятору приходится проталкивать воздух через препятствия.

Типичные источники сопротивления включают:

Воздушные фильтры,Пылезащитные сетки,Теплообменники,Радиаторы,Электронные компоненты,Узкие вентиляционные отверстия,Защитные решетки,Длинные воздуховоды,Плотная компоновка оборудования.

Если в приложении присутствует значительное сопротивление, вентилятор с высоким максимальным потоком воздуха, но недостаточным давлением может работать хуже, чем ожидалось.

Например, опубликованные модели 12025 показывают значения статического давления в диапазоне от примерно 1 до более чем 10 мм вод. ст. в зависимости от конструкции и скорости.

Это демонстрирует, почему воздушный поток и статическое давление всегда следует оценивать вместе.

10.Используйте кривую вентилятора вместо того, чтобы смотреть на одно число

Самым полезным инженерным документом для выбора вентилятора часто является P-Q кривая, также называемая кривой зависимости давления от расхода.

Кривая показывает взаимосвязь между воздушным потоком и статическим давлением.

При низком сопротивлении системы вентилятор может перемещать больше воздуха.

По мере увеличения сопротивления системы фактический воздушный поток уменьшается.

Правильная рабочая точка определяется пересечением кривой вентилятора и кривой сопротивления системы.

Эта концепция особенно важна для закрытого промышленного оборудования.

Вентилятор, заявленный как 80 CFM, не обязательно будет выдавать 80 CFM после установки.

Правильный вопрос заключается в том, может ли он обеспечить требуемый воздушный поток при давлении, создаваемом оборудованием.

Поэтому при оценке вентилятора 12025 по возможности запрашивайте P-Q кривую производителя.

11.Проверьте уровень шума

Шум — еще один важный фактор.

Опубликованные модели 12025 демонстрируют уровни шума в диапазоне от высоких 20 дБ(А) для некоторых низкоскоростных конфигураций до более 40 дБ(А) для высокоскоростных моделей.

Таким образом, более высокая цель по воздушному потоку может создать акустический компромисс.

Для офисного оборудования, медицинских устройств, лабораторных приборов, бытовой техники и других чувствительных к шуму продуктов шум следует учитывать при первоначальном выборе вентилятора, а не после сборки прототипа.

Следующие факторы могут влиять на воспринимаемый шум:

Частота вращения вентилятора (RPM),Геометрия лопастей,Коммутация двигателя,Состояние подшипника,Турбулентность воздуха,Конструкция решетки,Вибрация при монтаже,Резонанс корпуса

Плохо спроектированные воздушные каналы также могут создавать значительный турбулентный шум, даже если сам вентилятор имеет относительно низкий уровень шума.

12.Выберите правильный тип подшипника

Выбор подшипника влияет на надежность, шум, ориентацию при установке, устойчивость к температуре и срок службы.

Распространенные варианты подшипников включают подшипники скольжения, гидравлические подшипники и шарикоподшипники.

Некоторые опубликованные вентиляторы 12025 предлагаются с подшипниками скольжения или гидравлическими подшипниками, в то время как другие используют два шарикоподшипника.

Вентиляторы с подшипниками скольжения могут подходить для экономичных приложений и определенных условий окружающей среды.

Вентиляторы с шарикоподшипниками часто рассматриваются, когда важны непрерывная работа, более высокая температура, ориентация при установке или более длительный срок службы.

Однако инженерам не следует полагать, что один тип подшипника автоматически подходит для любого применения.

Фактическую температуру, часы работы, направление монтажа, вибрацию, пыль, влажность и требуемый срок службы следует оценивать вместе.

13.Проверьте рабочую температуру и влажность

Условия окружающей среды оборудования могут сильно отличаться от температуры внутри завода.

Вентилятор, используемый в серверном шкафу, промышленном корпусе, системе охлаждения, зарядной системе или наружном устройстве, может подвергаться воздействию повышенных температур.

Опубликованные спецификации 12025 показывают рабочие диапазоны, такие как примерно от минус 10°C до плюс 70°C для некоторых моделей с подшипниками скольжения и от минус 20°C до плюс 80°C для некоторых моделей с шарикоподшипниками.

Эти значения являются примерами, а не универсальными требованиями.

Инженерам следует запрашивать точные экологические характеристики выбранной модели.

Также следует учитывать влажность.

Высокая влажность, конденсат, пыль, солевой туман и коррозионные газы могут потребовать использования специальных материалов или защитной обработки.

14.Учитывайте степень защиты IP

Для оборудования, подвергающегося воздействию воды, пыли, конденсата или работающего на открытом воздухе, защита IP может иметь решающее значение.

Некоторые семейства продуктов 12025 предлагают такие варианты, как IP54, IP55, IP56, IP66, IP67 или IP68.

Однако рейтинг IP не следует рассматривать как универсальную характеристику каждого вентилятора 12025.

Инженер должен подтвердить точный рейтинг IP выбранной модели.

Вентилятор с защитой IP также может потребовать соответствующей герметизации кабеля, защиты разъемов, конструкции монтажной прокладки и интеграции в корпус.

Конечный уровень защиты системы зависит от всей сборки в целом, а не только от вентилятора.

15.Проверьте функции управления и обратной связи

Современному оборудованию может потребоваться более двух проводов питания.

Базовый вентилятор постоянного тока может использовать положительное и отрицательное подключения питания.

Более продвинутые конфигурации могут включать:

обратную связь по скорости FG,выход аварийного сигнала RD,управление скоростью PWM,управление в зависимости от температуры,автоматический перезапуск,защиту от блокировки ротора,защиту от переполюсовки.

Эти функции могут помочь контроллеру оборудования отслеживать и регулировать работу вентилятора.

Например, PWM может позволить контроллеру регулировать скорость вентилятора в соответствии с тепловой нагрузкой.

Обратная связь FG может предоставлять информацию о скорости вращения.

RD может указывать на состояние неисправности.

Если оборудованию требуются эти функции, их следует указать перед заказом образцов.

16.Проверьте конфигурацию разъемов и проводов

Электрическая интеграция может не удаться, даже если напряжение и ток соответствуют норме.

Разъем может не подойти.

Длины провода может быть недостаточно.

Полярность может отличаться.

Определение контактов может быть другим.

Сечение провода может не подходить для установки.

Некоторые вентиляторы 12025 используют два провода, в то время как другие конфигурации могут использовать три или четыре провода для функций датчиков или PWM.

Поэтому инженерам следует подтвердить:

Количество проводов,Цвет проводов,Модель разъема,Распиновка,Длина провода,Сечение провода,Полярность,Тип сигнала,Способ фиксации разъема.

Эти детали должны быть четко указаны в технической спецификации.

17.Проверьте функции защиты двигателя

Надежный вентилятор должен быть оценен на предмет работы в нештатных условиях.

Полезные функции защиты могут включать защиту от блокировки ротора, автоматический перезапуск, защиту от неправильной полярности и тепловую защиту.

Заблокированный вентилятор может создавать условия работы, значительно отличающиеся от нормальных.

Если вращению крыльчатки препятствует посторонний предмет, скопление пыли, механические помехи или проблемы при установке, двигатель может вести себя иначе.

Поэтому для оборудования, которое должно работать без присмотра в течение длительного времени, функции защиты должны быть включены в критерии выбора вентилятора.

18.Оцените материалы

Материалы рамы и крыльчатки влияют на механическую прочность, термостойкость, огнестойкость, химическую стойкость и долгосрочную стабильность.

Многие продукты 12025 используют конструкционные пластики, такие как PBT.

В одной опубликованной спецификации 12025 указан PBT с огнестойким материалом UL94V-0 как для рамы, так и для крыльчатки.

Выбор материала должен соответствовать области применения.

Промышленное оборудование может требовать более высокой термостойкости.

Электрооборудование может требовать огнестойких материалов.

Для наружного применения может потребоваться повышенная устойчивость к воздействию окружающей среды.

Медицинское или лабораторное оборудование может иметь дополнительные требования к материалам и очистке.

19.Проверьте надежность и ожидаемый срок службы

Срок службы вентилятора следует рассматривать с учетом условий эксплуатации.

Производитель может предоставить оценку срока службы при определенных температуре и условиях эксплуатации.

Например, в спецификации одного осевого вентилятора постоянного тока 120 × 120 × 25 мм от China Chungfo Fan указаны варианты подшипников скольжения или двойных шарикоподшипников и заявлен срок службы до 50 000 часов при 25°C для соответствующей конфигурации.

Эту цифру не следует интерпретировать как гарантию того, что каждый вентилятор проработает ровно 50 000 часов.

На фактический срок службы могут влиять:

Температура окружающей среды,Тип подшипника,Частота вращения (RPM),Часы работы,Вибрация,Влажность,Пыль,Электрическая нагрузка,Ориентация при установке,Условия технического обслуживания.

Правильный подход заключается в оценке ожидаемого срока службы в реальных условиях эксплуатации.

20.Проверьте требования к сертификации

В разных отраслях могут быть разные требования к сертификации.

В зависимости от целевого рынка и категории оборудования инженерам может потребоваться учитывать сертификаты или требования соответствия, касающиеся электробезопасности, материалов, электромагнитной совместимости, экологических норм или огнестойкости.

В опубликованных спецификациях вентиляторов 12025 может быть указана информация о соответствии стандартам CE, RoHS, UL или другим.

Тем не менее, сертификацию всегда следует проверять для конкретной модели.

Производитель может иметь сертификат на одно семейство продуктов, но не обязательно на каждую индивидуальную конфигурацию.

Для OEM-проектов заказчикам следует запрашивать соответствующий сертификат, протокол испытаний или информацию о признании компонентов до начала массового производства.

21.Версии на 12 В и 24 В не являются просто взаимозаменяемыми

Распространенная ошибка — полагать, что вентилятор 12025 можно выбирать сначала по размеру, а затем по напряжению.

Такой подход может привести к проблемам с электрикой.

Вентилятор на 12 В рассчитан на другой диапазон электрического рабочего напряжения, чем вентилятор на 24 В.

Обмотка двигателя, схема драйвера, ток и характеристики мощности могут различаться.

Например, опубликованные спецификации 12025 показывают версии на 12 В и 24 В с разными номинальными токами, даже если их воздушный поток и диапазоны скорости схожи.

Поэтому разработчик оборудования должен сначала определить архитектуру питания.

Если в системе используется промышленный блок питания на 24 В, вентилятор 12025, разработанный специально для работы от 24 В, может упростить интеграцию.

Если в системе используется электронная платформа на 12 В, версия на 12 В может быть более подходящей.

22.Как выбрать вентилятор 12025 для различных применений

Различные применения требуют разных приоритетов.

Для электронного корпуса обычно важны воздушный поток и давление.

Для бытового прибора большее внимание может уделяться шуму и надежности.

Для промышленного шкафа основными проблемами могут стать совместимость по напряжению, срок службы, защита и техническое обслуживание.

Для оборудования, работающего вне помещений, критически важной может стать защита от воздействия окружающей среды.

Для оборудования с питанием от батарей особенно важны эффективность и энергопотребление.

Для медицинского или лабораторного оборудования могут быть важны шум, надежность, материалы и прослеживаемость.

Поэтому не существует единой «лучшей» спецификации 12025 для любого применения.

Правильная спецификация — это та, которая соответствует фактическим эксплуатационным требованиям системы.

23.Сравнительная таблица для выбора вентилятора 12025

Спецификация | Что проверить | Почему это важно

Размер | 120 × 120 × 25 мм | Определяет механическую совместимость

Номинальное напряжение | 12 В, 24 В или другое | Предотвращает электрическое несоответствие

Рабочее напряжение | Минимальное и максимальное напряжение | Подтверждает стабильность работы

Ток | Номинальный и пусковой ток | Определяет требования к источнику питания

Мощность | Входная мощность в ваттах | Влияет на энергопотребление и тепловую нагрузку

RPM | Номинальная скорость | Влияет на воздушный поток, давление и уровень шума

Воздушный поток | CFM или м³/мин | Указывает на охлаждающую способность

Статическое давление | мм вод. ст. или Па | Определяет производительность при наличии сопротивления

P-Q кривая | Зависимость воздушного потока от давления | Помогает определить фактическую рабочую точку

Шум | дБ(А) | Важно для акустических характеристик

Подшипник | Подшипник скольжения, гидравлический, шарикоподшипник | Влияет на срок службы и пригодность для условий эксплуатации

Температура | Диапазон рабочих температур | Подтверждает совместимость с условиями окружающей среды

Влажность | Допустимый диапазон влажности | Важно для предотвращения конденсации и обеспечения надежности

Класс защиты IP | От IP54 до IP68 в зависимости от модели | Защищает от пыли и воды

Управление | PWM, FG, RD | Обеспечивает мониторинг и регулировку скорости

Защита | Защита при блокировке ротора, автоматический перезапуск, защита от переполюсовки | Повышает надежность системы

Материал | Материал корпуса и крыльчатки | Влияет на долговечность и безопасность

Сертификация | Применимые рыночные требования | Подтверждает соответствие стандартам

Разъем | Распиновка и тип разъема | Упрощает электрическое подключение

Срок службы | Номинальный срок службы при заданных условиях | Помогает в планировании технического обслуживания

24.Практический пример интеграции от China Chungfo Fan

Практический пример поможет продемонстрировать, почему важна полная спецификация.

Компания China Chungfo Fan предлагает бесщеточный осевой вентилятор постоянного тока в конфигурации, предназначенной для систем охлаждения. В опубликованной информации о продукте указаны варианты рабочего напряжения 5 В, 12 В и 24 В постоянного тока, значения тока в диапазоне примерно от 0,10 до 0,35 А для указанной конфигурации, скорость вращения около 1600–2000 RPM, воздушный поток около 56,56–73,95 CFM, уровень шума около 25–33 дБА и статическое давление около 1,50–2,50 мм вод. ст. В информации о продукте также указаны материал PBT, варианты подшипников скольжения или двойных шарикоподшипников, автоматический перезапуск или защита от переполюсовки, а также заявленный срок службы до 50 000 часов при 25°C для соответствующей конфигурации.

Этот пример демонстрирует важный инженерный принцип.

Физический размер сам по себе не определяет вентилятор.

Полная спецификация определяет пригодный для использования вентилятор.

Предположим, разработчику оборудования нужен вентилятор размером 120 × 120 × 25 мм для компактного электронного шкафа.

Разработчик должен сначала рассчитать тепловую нагрузку.

Затем следует оценить требуемый воздушный поток.

Далее необходимо учесть сопротивление, создаваемое фильтрами, решетками, радиаторами и внутренними каналами воздушного потока.

После этого можно оценить требуемое статическое давление.

Только после выполнения этих шагов разработчик должен сравнить доступные кривые вентиляторов.

После подтверждения аэродинамических требований разработчик должен проверить напряжение, ток, шум, температуру, подшипник, срок службы, разъем и функции управления.

Эта последовательность значительно снижает риск выбора вентилятора, который подходит механически, но не справляется с тепловой нагрузкой.

25.Распространенные ошибки при интеграции охлаждающего вентилятора 12025

Первая ошибка — выбор только по габаритным размерам.

Вторая ошибка — выбор по максимальному значению CFM без учета статического давления.

Третья ошибка — игнорирование разницы между номинальным напряжением и фактическим рабочим напряжением.

Четвертая ошибка — игнорирование пускового тока.

Пятая ошибка — выбор высокоскоростного вентилятора без учета уровня шума.

Шестая ошибка — игнорирование типа подшипника в оборудовании непрерывного действия.

Седьмая ошибка — предположение о наличии степени защиты IP без проверки конкретной модели.

Восьмая ошибка — отсутствие подтверждения распиновки разъемов и проводов.

Девятая ошибка — предположение, что сертификация одной модели автоматически распространяется на другую модифицированную модель.

Десятая ошибка — тестирование вентилятора вне конечного корпуса и предположение, что результат отражает работу реальной системы.

26.Как протестировать вентилятор перед массовым производством

Тестирование прототипа должно проводиться в условиях, максимально приближенных к конечному продукту.

Во-первых, подтвердите правильность физической установки.

Во-вторых, измерьте рабочее напряжение и ток.

В-третьих, проверьте поведение при запуске.

В-четвертых, измерьте воздушный поток или оцените тепловые характеристики.

В-пятых, оцените уровень шума в конечном месте установки.

В-шестых, проверьте уровень вибрации.

В-седьмых, протестируйте оборудование при минимально и максимально ожидаемом напряжении.

В-восьмых, при необходимости оцените работу при высокой температуре.

В-девятых, при необходимости протестируйте работу в нештатных условиях, например, при блокировке воздушного потока.

В-десятых, проведите испытание на надежность для оборудования с длительным сроком эксплуатации.

Тестирование должно быть сосредоточено на всей системе в целом, а не только на вентиляторе.

27.Как создать спецификацию на вентилятор 12025 для закупок

Четкая спецификация для закупок может включать следующую информацию.

Размер вентилятора: 120 × 120 × 25 мм

Тип вентилятора: осевой вентилятор постоянного тока (DC) без щеток

Номинальное напряжение: 12 В или 24 В

Диапазон рабочего напряжения: определяется производителем

Номинальный ток: указанное значение

Входная мощность: указанное значение

Скорость: требуемый диапазон об/мин

Воздушный поток: требуемый CFM

Статическое давление: требуемое значение в мм вод. ст. или Па

Шум: максимально допустимый уровень в дБ(А)

Подшипник: требуемый тип подшипника

Рабочая температура: требуемый диапазон

Влажность: требуемый диапазон

Защита: требуемая степень защиты IP

Управление: PWM, FG, RD или базовое двухпроводное

Разъем: указанная модель

Длина провода: указанная длина

Материал: указанное требование

Сертификация: требуемые рыночные сертификаты

Ожидаемый срок службы: требуемое количество часов работы

Такой тип документа значительно упрощает взаимодействие между проектировщиком оборудования, отделом закупок, производителем вентиляторов и отделом контроля качества.

28.Почему кастомизация может быть важна

Стандартный вентилятор 12025 может соответствовать базовым механическим требованиям, но при этом не удовлетворять всем требованиям конкретного применения.

В проектах OEM производители могут адаптировать напряжение, скорость, воздушный поток, давление, уровень шума, длину провода, разъем, подшипник, материал, защитные функции и другие характеристики.

Это может быть полезно, если стандартный продукт имеет слишком большой воздушный поток, недостаточное давление, чрезмерный шум или неподходящий электрический интерфейс.

Например, заказчику может потребоваться вентилятор 12025 с определенным разъемом и функцией PWM для автоматического терморегулирования.

Другому заказчику может потребоваться водонепроницаемая версия для оборудования, работающего вне помещений.

Третий заказчик может отдать предпочтение низкому уровню шума для бытового прибора.

Поэтому инженерная коммуникация должна быть сосредоточена на фактических эксплуатационных требованиях, а не только на запросе «вентилятора 12025».

29.Рекомендуемый процесс инженерного выбора

Практический процесс выбора может включать следующие шаги.

Шаг первый: определение места для установки.

Шаг второй: расчет количества тепла, которое необходимо отвести.

Шаг третий: оценка требуемого воздушного потока.

Шаг четвертый: оценка сопротивления системы.

Шаг пятый: определение требуемого статического давления.

Шаг шестой: сравнение аэродинамических характеристик вентиляторов.

Шаг седьмой: выбор напряжения.

Шаг восьмой: оценка тока и мощности.

Шаг девятый: оценка уровня шума.

Шаг десятый: выбор подшипника и класса защиты от внешних воздействий.

Шаг одиннадцатый: подтверждение функций управления и обратной связи.

Шаг двенадцатый: проверка разъема и проводки.

Шаг тринадцатый: проверка сертификатов.

Шаг четырнадцатый: проведение испытаний прототипа.

Шаг пятнадцатый: выполнение проверки надежности перед серийным производством.

Этот метод более надежен, чем выбор вентилятора, основанный только на обозначении 12025.

30,Часто задаваемые вопросы

В1: Что означает 12025 в названии охлаждающего вентилятора?

12025 обычно относится к номинальному размеру вентилятора примерно 120 мм × 120 мм × 25 мм. Это описывает физический форм-фактор, а не полные электрические или аэродинамические характеристики.

В2: Лучше ли вентилятор 12 В 12025, чем версия на 24 В?

Ни одно из напряжений не является универсально подходящим для любого применения. Правильный выбор зависит от архитектуры питания оборудования. Номинальное напряжение и диапазон рабочего напряжения должны соответствовать источнику питания системы.

В3: Какой воздушный поток обеспечивает вентилятор 12025?

Не существует единого значения воздушного потока для всех вентиляторов 12025. Опубликованные модели демонстрируют широкий диапазон в зависимости от скорости, двигателя, геометрии лопастей и конструкции. Некоторые продукты обеспечивают примерно от 50 до 100 CFM или более.

В4: Почему важно статическое давление?

Статическое давление показывает, насколько эффективно вентилятор может поддерживать поток воздуха при наличии сопротивления. Это особенно важно, когда вентилятор работает за фильтрами, решетками, теплообменниками, воздуховодами или плотными компонентами.

В5: Стоит ли выбирать вентилятор 12025 на шарикоподшипниках?

Конструкцию на шарикоподшипниках стоит рассматривать, если важны непрерывная работа, температура, ориентация при монтаже и срок службы. Окончательный выбор должен основываться на реальных условиях эксплуатации, а не только на типе подшипника.

В6: Можно ли использовать вентилятор 12025 на открытом воздухе?

Его можно использовать в наружном оборудовании, если выбранная модель имеет соответствующий класс защиты IP и устойчивость к внешним воздействиям. Некоторые семейства продуктов 12025 предлагают водонепроницаемые варианты, но необходимо проверять спецификацию конкретной модели.

В7: Означает ли более высокая скорость вращения (RPM) всегда лучшее охлаждение?

Нет. Более высокая скорость вращения может увеличить поток воздуха и давление, но также может повысить уровень шума и энергопотребление. Оптимальная рабочая точка зависит от всей системы охлаждения в целом.

В8: О чем следует спросить производителя вентиляторов перед покупкой?

Как минимум, запросите чертеж с размерами, номинальное напряжение, диапазон рабочего напряжения, силу тока, мощность, RPM, поток воздуха, статическое давление, P-Q кривую, уровень шума, тип подшипника, температурный диапазон, диапазон влажности, функции защиты, конфигурацию проводов, информацию о разъемах, сертификацию и ожидаемый срок службы.

В9: Можно ли адаптировать одну и ту же рамку 12025 для разных задач?

Да. В зависимости от производителя и требований проекта, возможна адаптация напряжения, скорости, потока воздуха, давления, уровня шума, подшипника, проводов, разъемов, функций управления, материалов и защиты от внешних воздействий.

В10: Какая характеристика является наиболее важной при интеграции вентилятора 12025?

Не существует единой характеристики, достаточной для каждого проекта. Самый важный подход — это соответствие потока воздуха и статического давления реальной системе охлаждения, а затем проверка напряжения, уровня шума, надежности, условий окружающей среды, интерфейса управления и механической совместимости.

31.Финальный контрольный список перед интеграцией охлаждающего вентилятора 12025

Перед утверждением вентилятора 12025 для производства инженеры могут использовать этот контрольный список.

Подтвердите установочные размеры 120 × 120 × 25 мм.

Подтвердите размеры монтажных отверстий.

Подтвердите номинальное напряжение.

Подтвердите диапазон рабочего напряжения.

Подтвердите номинальный ток и пусковой ток.

Подтвердите потребляемую мощность.

Подтвердите RPM.

Подтвердите максимальный поток воздуха.

Подтвердите статическое давление.

Изучите P-Q кривую.

Подтвердите уровень шума.

Подтвердите тип подшипника.

Подтвердите рабочую температуру.

Подтвердите влажность.

Подтвердите класс защиты IP, если требуется.

Подтвердите защиту двигателя.

Подтвердите функции PWM, FG или RD, если требуется.

Подтвердите длину проводов и разъем.

Подтвердите материал и класс огнестойкости.

Подтвердите сертификацию.

Подтвердите ожидаемый срок службы.

Протестируйте вентилятор в реальном оборудовании.

Проверьте эффективность охлаждения при реалистичном сопротивлении системы.

Проверьте акустические характеристики после установки.

Проверьте надежность перед началом серийного производства.

Охлаждающий вентилятор 12025 может показаться простым стандартизированным компонентом, но его фактическая производительность зависит от соотношения между электрической мощностью, конструкцией двигателя, геометрией лопастей, сопротивлением воздушному потоку, условиями окружающей среды и архитектурой системы.

По этой причине инженерам не следует выбирать вентилятор только из-за подходящих размеров. Правильное решение 12025 — это то, которое может обеспечить требуемую тепловую эффективность, одновременно удовлетворяя электрическим, акустическим, механическим, экологическим требованиям, а также требованиям к надежности и соответствию стандартам.

Для OEM и промышленных применений прямая работа с таким производителем, как China Chungfo Fan, также может упростить оценку различных конфигураций напряжения, скорости, воздушного потока, давления, подшипников, разъемов, защиты и управления перед окончательным утверждением производственной спецификации.
