Трехпроводной вентилятор постоянного тока Обычно такие вентиляторы проектируются для обеспечения питания и функционального управления с минимальным количеством проводов. Знание роли каждого провода, понимание общепринятых цветовых обозначений и правильное подключение имеют важное значение для безопасности устройства и долговечности вентилятора. Ниже объясняются определения проводов, практические методы подключения, как использовать ШИМ для управления скоростью и обратной связи от тахометра, различия в цветах проводов у разных производителей, а также советы по технике безопасности, которые помогут вам избежать ошибок при установке или замене.

Основные определения и типичные цвета

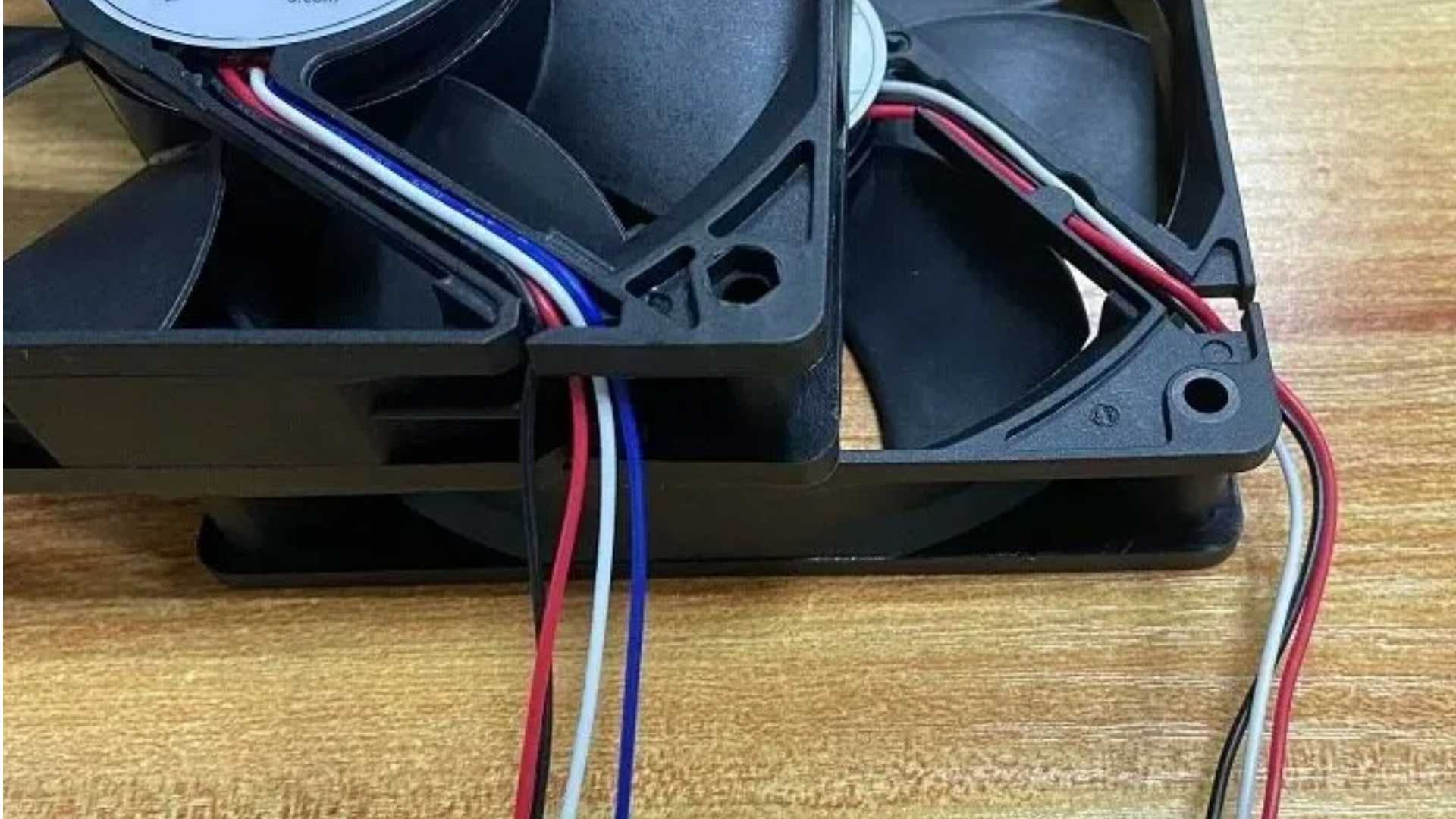

В большинстве корпусных вентиляторов для ПК и универсальных вентиляторов постоянного тока три провода обычно выполняют разные функции. Два из них — силовые (один положительный и один отрицательный), а третий — функциональная сигнальная линия, используемая для управления скоростью или обратной связи по скорости. Обычно используются следующие цветовые обозначения: красный — положительный (VCC), черный — отрицательный (GND), и желтый — для сигнальной линии, используемой для вывода показаний тахометра или ШИМ-управления. Однако цветовая маркировка не является общепринятым отраслевым стандартом. Некоторые производители используют разные цвета для определенных функций. Например, производитель может использовать синий для ШИМ-управления, а желтый — для вывода показаний тахометра или сигнализации. Поэтому при работе с вентилятором другой модели или марки всегда обращайтесь к техническому описанию или документации производителя.

Процедура подключения проводов (практическое руководство)

Перед подключением убедитесь, что напряжение питания соответствует номинальному напряжению вентилятора, и подготовьте необходимые инструменты для изоляции. Сначала подключите черный провод к заземлению системы или источника питания. Затем подключите красный провод к положительному полюсу источника питания, обеспечив надежный контакт и избегая коротких замыканий. Третий сигнальный провод следует подключить к порту управления или мониторинга. Если он предназначен для ШИМ-регулирования скорости, подключите его к выходу с поддержкой ШИМ; если он предназначен для обратной связи тахометра, подключите его к входу, способному считывать сигналы с открытым коллектором или прямоугольные сигналы. Например, при использовании платы разработки, такой как Arduino, подключите красный провод к VCC, черный к заземлению, а сигнальный провод к выходу ШИМ или к цифровому входу, способному подсчитывать импульсы. После подключения включите питание и проверьте, реагирует ли вентилятор на управляющие сигналы или посылает правильные импульсы оборотов.

Основы ШИМ-регулирования скорости и тахометра.

ШИМ-управление — один из наиболее распространенных методов регулирования скорости вращения вентилятора постоянного тока. Вместо изменения напряжения, ШИМ изменяет коэффициент заполнения для регулировки средней потребляемой мощности вентилятора и, следовательно, его скорости. Используйте частоты и коэффициенты заполнения ШИМ в пределах диапазонов, рекомендованных в технической документации вентилятора, чтобы избежать шума или преждевременного износа. Обратная связь тахометра обычно использует датчик Холла или выход с открытым коллектором, генерируя прямоугольный импульс через каждые один или несколько оборотов. Измеряя частоту импульсов, контроллер вычисляет обороты в минуту. Таким образом, сигнальный провод обеспечивает эти импульсы, а контроллер измеряет интервал между импульсами для определения текущей скорости.

Различия между производителями и почему важны технические характеристики.

Разные производители могут по-разному обозначать цвета и функции. Например, некоторые поставщики могут обозначать управление ШИМ синим цветом, а желтый использовать для мониторинга оборотов или вывода сигнала тревоги. Промышленные вентиляторы могут включать дополнительные сигнальные функции, такие как обратная связь по температуре или сигналы тревоги о неисправностях — функции, менее распространенные в вентиляторах для потребительских ПК. Чтобы предотвратить повреждение материнской платы, контроллера или самого вентилятора, внимательно изучите техническое описание и схему подключения вентилятора перед подключением. Если техническое описание неясно, обратитесь в службу технической поддержки производителя для уточнения.

Распространенные ошибки и советы по устранению неполадок

Распространенная ошибка — предположение, что третий провод всегда является ШИМ-входом, и подключение его к несовместимому выходу, что потенциально может привести к неработоспособности или повреждению вентилятора. Другая ошибка — подключение линии тахометра к питанию для «обхода» управления, что может вывести из строя схему датчика. Поиск неисправностей следует начинать с выключенного питания: проверьте целостность проводки и подтвердите напряжения с помощью мультиметра. Если вентилятор получает правильное питание, но не меняет скорость, убедитесь, что тип выходного сигнала контроллера соответствует ожидаемому вентилятором (например, открытый сток или двухтактный). Если показания оборотов нестабильны, проверьте форму импульсного сигнала; добавление подтягивающего резистора или использование совместимого входа захвата может помочь стабилизировать измерения.

Меры безопасности и заключительные рекомендации

Перед выполнением электромонтажных работ всегда отключайте питание и принимайте меры предосторожности против статического электричества. Избегайте оставления оголенных проводников в местах, подверженных контакту или истиранию, и используйте термоусадочные трубки или кабельные стяжки там, где это необходимо. Если вы не уверены в своих навыках работы с электропроводкой или оборудование имеет высокую стоимость, обратитесь к опытному специалисту для установки. При любой модификации или замене следуйте рекомендациям производителя устройства и сохраняйте записи о модели вентилятора и его технических характеристиках для будущего обслуживания или замены.
