Расход воздуха и статическое давление — два наиболее важных параметра вентилятора, коренным образом определяющие эффективность, стабильность и долговременную надежность любой системы охлаждения. Независимо от того, используется ли вентилятор в бытовой электронике, промышленном оборудовании или бытовой технике, взаимодействие между производительностью вентилятора и сопротивлением воздуховода определяет конечную рабочую точку системы охлаждения. Понимание импеданса системы, кривой PQ вентилятора и их взаимосвязи имеет решающее значение для надежного проектирования тепловых систем.

Точная оценка импеданса системы является основой конструкции охлаждения

Сопротивление в потоке воздуха в конечном итоге определяет, сможет ли вентилятор обеспечить номинальный расход воздуха в реальных условиях. Инженеры обычно используют расчеты или моделирование с помощью вычислительной гидродинамики для получения кривых импеданса, которые служат основой для выбора вентилятора.

Создание точной модели импеданса имеет важное значение. Если модель не отражает фактические условия воздушного потока, даже при использовании вентилятора с, казалось бы, правильными характеристиками, может возникнуть недостаточный воздушный поток, аномальный шум или тепловые неисправности.

Основной вклад в сопротивление системы вносят многочисленные компоненты, работающие совместно. Ребра радиатора с высокой плотностью или увеличенной толщиной создают значительное сопротивление. Пылевые фильтры, в зависимости от материала и структуры сетки, заметно снижают поток воздуха. Вентиляционные решетки с низким коэффициентом площади открытых отверстий еще больше увеличивают потери давления. Резкие повороты воздуховодов, особенно изгибы на 90°, создают турбулентность, которая усиливает сопротивление. Также необходимо учитывать внутреннее расположение компонентов; плотно расположенные источники тепла препятствуют потоку воздуха и создают засоры.

В CFD-моделировании правильное упрощение сокращает время вычислений без ущерба для точности. Например, плотные ребра радиатора можно моделировать как пористую среду. Высококачественная сетка необходима в критических областях, включая пространства рядом с вентилятором, каналы нагревателя и крутые изгибы, для точного учета изменений давления. Правильные граничные условия, включая поток воздуха, статическое давление и общую тепловую нагрузку, также имеют важное значение, поскольку они определяют необходимый поток воздуха для системы охлаждения.

Глубокий анализ кривой PQ вентилятора и оптимизация рабочей точки.

Точка пересечения кривой PQ вентилятора и кривой импеданса системы является фактической рабочей точкой. Однако определение того, является ли эта точка оптимальной, представляет собой настоящую инженерную задачу.

Рабочая точка должна обеспечивать достаточный эффективный воздушный поток. Многие инженеры выбирают вентилятор с максимальным воздушным потоком, вдвое превышающим теоретически требуемый, чтобы обеспечить запас прочности на случай скопления пыли, старения системы или структурных изменений. В идеале рабочая точка должна находиться в области максимальной эффективности вентилятора, где воздушный поток, статическое давление и энергопотребление достигают благоприятного баланса. Это обеспечивает экономию энергии, низкий уровень шума и долговременную стабильность.

Крайне важно избегать «зоны срыва потока», обычно это вогнутый участок на кривой PQ. Когда сопротивление системы становится чрезмерным, рабочая точка смещается в эту нестабильную область, где возникают нерегулярный обратный поток и турбулентность. Это приводит к значительному шуму, быстрому падению расхода воздуха и сокращению срока службы вентилятора. Поэтому инженеры должны тщательно проверять, будет ли выбранный вентилятор работать вблизи зоны срыва потока. Если существует риск, следует внести корректировки, такие как улучшение размеров воздуховодов, снижение сопротивления или выбор модели с более высоким статическим давлением.

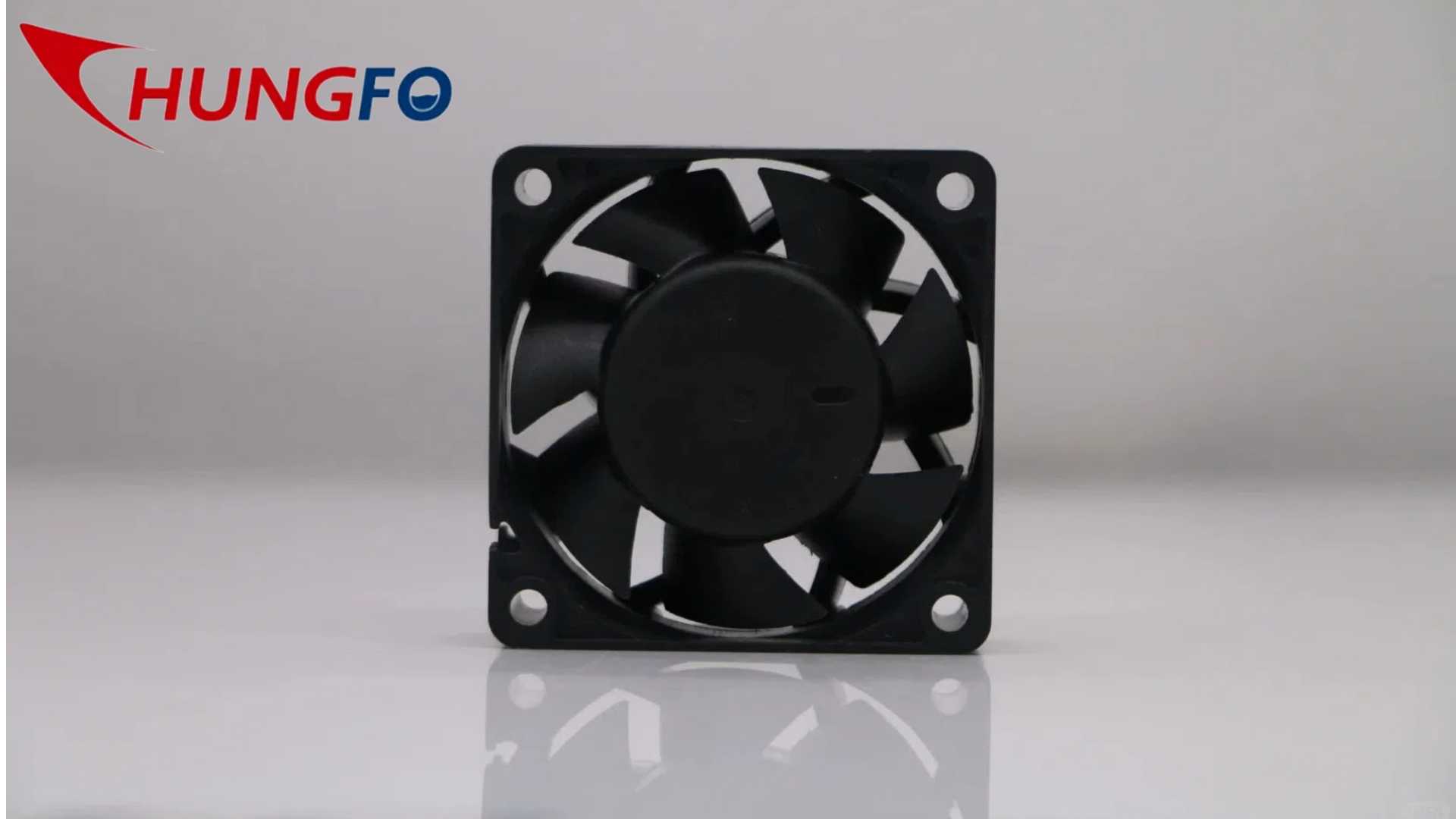

Для применений, требующих сильного воздушного потока, высокого статического давления и надежного охлаждения, выбор проверенного производителя имеет первостепенное значение. Компания Chungfo специализируется на передовых решениях в области вентиляторов и систем охлаждения, используя профессиональные платформы моделирования и строгий контроль качества. Мы предлагаем продукцию, разработанную с учетом индивидуальных потребностей для различных условий эксплуатации воздуховодов, включая бесшумные системы с высоким статическим давлением. вентилятор охлаждения с , высокий- воздуходувки и завершить вентилятор охлаждения Для бытовой техники, коммуникационного оборудования и промышленных систем. Наши решения помогают клиентам повышать эффективность охлаждения и с уверенностью продлевать срок службы оборудования.
