Медицинские инкубаторы требуют строго контролируемой внутренней среды, в которой температура, влажность, поток воздуха и другие рабочие условия должны оставаться стабильными. В этих системах поток воздуха — это не просто перемещение воздуха из одной точки в другую. Характер циркуляции определяет, насколько эффективно распределяется кондиционированный воздух, насколько равномерно передается тепло и насколько эффективно снижаются перепады температуры по всей камере.

А тангенциальный вентилятор может играть важную роль в этом процессе благодаря своей способности создавать широкий поток воздуха вдоль относительно длинного выходного отверстия. В отличие от обычного осевого вентилятора, который в основном перемещает воздух вдоль оси своего рабочего колеса, тангенциальный вентилятор может распределять воздух по более широкой площади. Эта характеристика делает данную технологию подходящей для оборудования, где требуются компактная конструкция и относительно равномерное распределение воздуха.

Однако в медицинских инкубаторах выбор вентилятора нельзя рассматривать отдельно от общей системы воздушного потока. Вентилятор, воздухозаборник, нагревательный элемент, воздуховод, геометрия выходного отверстия, структура камеры, датчики температуры и алгоритм управления должны работать вместе. Поэтому цель вентилятора — не просто обеспечить максимальный поток воздуха. Вместо этого он должен обеспечивать соответствующий объем, давление, скорость и характер распределения воздушного потока для конкретной конструкции инкубатора.

Почему равномерный поток воздуха важен в медицинских инкубаторах?

Внутренняя среда медицинского инкубатора должна оставаться стабильной, поскольку колебания температуры могут напрямую влиять на контролируемую среду внутри камеры. Если в одни зоны поступает значительно больше нагретого воздуха, чем в другие, могут возникнуть локальные зоны перегрева и охлаждения.

Равномерный поток воздуха помогает уменьшить эту проблему за счет постоянного перемешивания и перераспределения кондиционированного воздуха. Когда воздух циркулирует должным образом, тепло, вырабатываемое системой отопления, может более равномерно распределяться по всей камере. В то же время воздух, потерявший тепло, может возвращаться в контур циркуляции и снова подвергаться кондиционированию.

Это создает непрерывный контур воздушного потока.

Кондиционированный воздух покидает секцию нагрева и подачи воздуха, поступает в камеру, проходит по заданному пути циркуляции, возвращается в зону впуска и затем снова рециркулирует.

Эффективность этого контура сильно зависит от характера воздушного потока. Вентилятор, создающий сильную, но узконаправленную струю, может создавать чрезмерную скорость в одной области, оставляя другую область с недостаточной циркуляцией. Для инкубатора это может быть менее желательно, чем более широкое и контролируемое распределение воздушного потока.

Это одна из причин, по которой технология тангенциального потока привлекательна для определенных конструкций инкубаторов.

Современные инкубаторы для новорожденных подлежат соблюдению специфических требований безопасности и основных эксплуатационных характеристик. Стандарт IEC 60601-2-19 посвящен инкубаторам для новорожденных и включает требования, касающиеся стабильности и равномерности температуры. Стандарт признает, что контролируемые и измеримые экологические показатели являются неотъемлемой частью работы инкубатора.

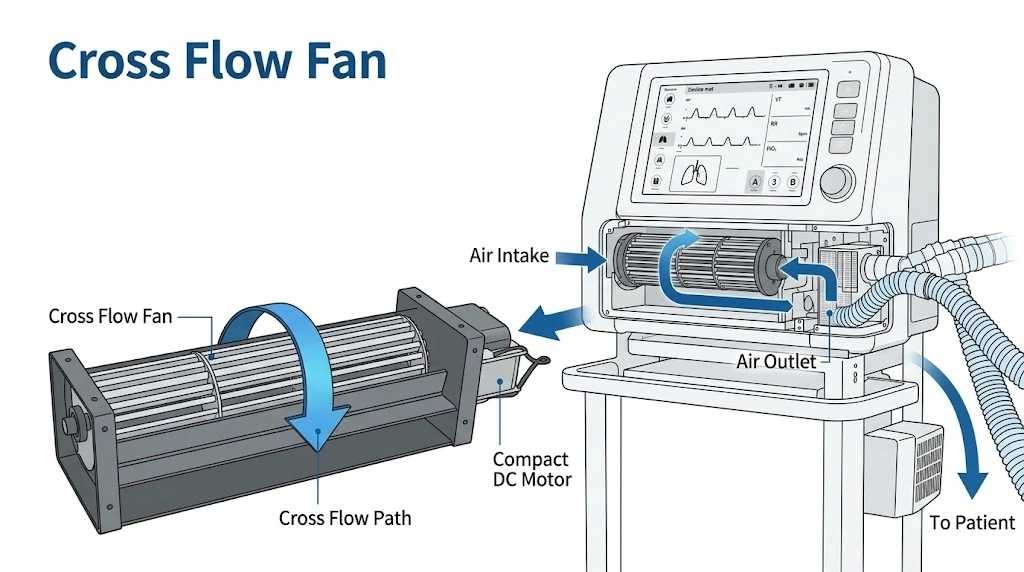

Как работает тангенциальный вентилятор?

Тангенциальный вентилятор, иногда называемый диаметральным, обычно использует длинное цилиндрическое рабочее колесо, содержащее множество лопастей. Воздух входит в область рабочего колеса и перенаправляется через вращающуюся конструкцию лопастей и корпус.

Важной характеристикой является ширина воздушного потока.

Вместо создания потока воздуха из относительно небольшого круглого отверстия, длинное рабочее колесо может генерировать удлиненный поток воздуха, проходящий вдоль большей части длины вентилятора. Это делает конструкцию особенно полезной, когда оборудованию требуется распределение воздушного потока вдоль широкой или удлиненной области.

На характер воздушного потока могут влиять несколько факторов, включая геометрию лопастей, диаметр рабочего колеса, скорость вращения, конструкцию корпуса, геометрию впускного отверстия и форму выходного отверстия.

Для инкубатора эти параметры следует оптимизировать совместно, а не рассматривать независимо.

Корпус особенно важен. Хорошо спроектированный корпус может плавно направлять воздух от рабочего колеса к желаемому выходному отверстию, уменьшая при этом ненужную рециркуляцию внутри отсека вентилятора. Геометрия выходного отверстия затем определяет, как воздушный поток попадает в камеру инкубатора.

Цель состоит в том, чтобы избежать создания излишне концентрированного пути воздушного потока.

Вместо этого система должна распределять воздух по целевой области и позволять ему циркулировать через камеру перед возвратом к впускному отверстию вентилятора.

Почему тангенциальный вентилятор подходит для распределения воздуха в инкубаторе?

Одним из главных преимуществ тангенциального вентилятора является его способность создавать относительно широкий поток воздуха.

Медицинские инкубаторы часто имеют относительно длинную и компактную внутреннюю структуру. Конструкторам может потребоваться циркуляция воздуха вдоль боковой стенки, верхней секции или заднего канала воздушного потока при сохранении контролируемого размера камеры.

Тангенциальный вентилятор можно интегрировать в эти пространства легче, чем некоторые традиционные конструкции вентиляторов.

Его удлиненный форм-фактор также позволяет расположить источник воздушного потока вдоль длинной секции камеры. Вместо размещения одного небольшого источника воздушного потока в одной точке, система может распределять поток воздуха вдоль более широкой секции.

Это может помочь снизить риск сильных локальных концентраций воздушного потока.

Конструкция также может поддерживать циркуляцию воздушного потока вокруг нагревательных компонентов. Например, кондиционированный воздух может направляться через секцию нагрева, а затем распределяться через выходной канал. Затем воздух попадает в камеру, обменивается теплом с окружающей средой и возвращается через отдельный или встроенный обратный путь.

Фактическая архитектура воздушного потока зависит от производителя инкубатора, но основной принцип остается прежним: контролируемая циркуляция важнее, чем просто максимизация потока воздуха.

Тангенциальный дизайн вентилятора и равномерность воздушного потока

Термин «тангенциальный вентилятор» часто ассоциируется с приложениями, где воздух должен распределяться по широкой площади.

Для медицинских инкубаторов на равномерность воздушного потока могут влиять длина вентилятора, геометрия рабочего колеса, форма лопастей и рабочая скорость.

Более длинное рабочее колесо может обеспечить большую потенциальную площадь распределения, но простое увеличение длины вентилятора не гарантирует автоматического создания равномерного потока воздуха. Корпус и выходное отверстие также должны быть правильно спроектированы.

Если выходное отверстие слишком узкое, скорость воздушного потока может стать чрезмерной.

Если выходное отверстие слишком широкое без достаточного давления, поток воздуха может стать слабым.

Если внутренний воздуховод содержит резкие повороты, потери давления могут увеличиться.

Если путь обратного воздуха спроектирован плохо, вентилятор может получать неравномерные условия на входе.

Поэтому вентилятор следует рассматривать как одну из частей интегрированной системы воздушного потока.

По этой причине инженерные группы должны оценивать производительность вентилятора вместе с фактическим каналом воздушного потока инкубатора, а не выбирать вентилятор только в соответствии с его номинальным расходом воздуха при свободном выходе.

Скорость воздушного потока так же важна, как и его объем

Распространенная ошибка при проектировании систем охлаждения — фокусироваться только на объеме воздушного потока.

Более высокий показатель расхода воздуха не всегда означает лучшую производительность инкубатора.

Предположим, вентилятор создает большой объем воздуха, но направляет его через небольшое выходное отверстие. Результирующая скорость воздуха может быть относительно высокой. Если этот высокоскоростной поток попадает непосредственно в камеру, он может создать локализованный воздушный поток, который сильно отличается от задуманной схемы мягкой циркуляции.

Поэтому для чувствительных медицинских сред распределение воздушного потока может быть важнее, чем максимальное значение расхода воздуха.

Инженерам следует учитывать как минимум четыре основных параметра:

Объем воздушного потока

Статическое давление

Скорость воздуха

Распределение воздушного потока

Вентилятор должен обеспечивать достаточный поток для поддержания циркуляции, одновременно преодолевая сопротивление, создаваемое фильтрами, воздуховодами, нагревательными элементами, защитными конструкциями и выходными отверстиями.

Вот почему важна рабочая точка вентилятора.

Вентилятор, который хорошо работает при лабораторных испытаниях на свободном воздухе, может вести себя иначе после установки внутри реального инкубатора.

Как система воздушного потока распределяет тепло

Медицинский инкубатор обычно содержит систему нагрева, которая повышает температуру циркулирующего воздуха.

Вентилятор помогает перемещать этот кондиционированный воздух через камеру.

Путь воздушного потока можно рассматривать как контур тепловой циркуляции.

Во-первых, воздух проходит через зону нагрева или рядом с ней.

Во-вторых, нагретый воздух транспортируется в сторону камеры.

В-третьих, воздух циркулирует по контролируемому пространству.

В-четвертых, воздух возвращается к вентилятору и секции нагрева.

В-пятых, процесс повторяется.

Если схема циркуляции хорошо спроектирована, разницу температур можно уменьшить, поскольку тепло постоянно переносится по всей камере.

Если циркуляция плохая, нагретый воздух может оставаться сконцентрированным вокруг зоны нагрева, в то время как в удаленные области будет поступать меньше кондиционированного воздуха.

Таким образом, вентилятор косвенно способствует равномерности температуры за счет контролируемого движения воздуха.

Тангенциальный вентилятор и равномерность температуры

Равномерность температуры — один из важнейших факторов при проектировании воздушного потока инкубатора.

Устаревший подход, при котором думают только о нагревателе, недостаточен, поскольку тепло должно передаваться через воздух.

Даже если нагревательный элемент обеспечивает стабильную теплоотдачу, конечное распределение температуры зависит от того, как воздух переносит это тепло.

Тангенциальный вентилятор может помочь создать широкую схему циркуляции, которая переносит нагретый воздух по всей камере.

Это особенно полезно, когда камера имеет относительно большую площадь, которую необходимо кондиционировать.

Вентилятор можно расположить так, чтобы воздух двигался вдоль боковой стенки, через верх, через задний канал или по специальному пути воздушного потока.

Точное расположение зависит от механической конструкции.

Хорошо спроектированная система стремится минимизировать зоны, где воздух становится застойным.

Застойные зоны могут привести к возникновению разницы температур, поскольку воздух в этих областях обменивается медленнее.

Цель состоит не в том, чтобы создать максимально сильный воздушный поток.

Цель состоит в том, чтобы создать соответствующую схему циркуляции.

Почему распределение воздушного потока важнее, чем максимальные обороты

Высокие обороты могут увеличить поток воздуха, но это не всегда лучшее решение.

Увеличение скорости вращения также может привести к увеличению шума, энергопотребления, механического напряжения и скорости воздушного потока.

В медицинском инкубаторе чрезмерный воздушный поток может создать дополнительные проблемы при проектировании.

Поэтому оптимальная рабочая скорость должна определяться в соответствии с полной системой воздушного потока.

Тангенциальный вентилятор с более низкой скоростью и правильно спроектированным воздушным каналом может обеспечить более подходящее распределение, чем высокоскоростной вентилятор, создающий концентрированный воздушный поток.

Вот почему выбор вентилятора следует начинать с системных требований, а не с частоты вращения (RPM).

Команда проектировщиков должна сначала определить требуемый объем воздушного потока, давление, допустимый уровень шума, рабочую температуру и доступное пространство для установки.

Только после определения этих параметров следует выбирать частоту вращения вентилятора и электрические характеристики.

Сравнение тангенциального вентилятора с осевым вентилятором

Осевые вентиляторы широко используются для охлаждения электроники, вентиляции и общего отвода тепла.

Осевой вентилятор обычно перемещает воздух параллельно оси вращения. Эта конструкция эффективна, когда для применения требуется перемещение воздуха непосредственно через относительно открытый путь.

Тангенциальный вентилятор работает иначе.

Его удлиненное рабочее колесо может создавать воздушный поток по широкому выходному отверстию, что делает его подходящим для применений, где воздух должен распределяться по длинному участку, а не проталкиваться непосредственно через небольшое круглое отверстие.

Это не означает, что тангенциальный вентилятор всегда лучше осевого.

Эти две технологии решают разные задачи по организации воздушного потока.

Например, Осевой вентилятор 200мм может подойти, когда системе требуется высокий воздушный поток через относительно открытый путь вентиляции.

Тангенциальный вентилятор может быть более уместен, когда системе требуется длинная, плоская схема распределения воздушного потока.

Правильный выбор зависит от сопротивления воздушному потоку системы, ограничений по пространству, требований к давлению, целевого уровня шума и требуемой схемы распределения.

Почему осевой вентилятор 200мм может не заменить тангенциальную конструкцию

Физический размер вентилятора не определяет, может ли он обеспечить желаемую схему воздушного потока.

Осевой вентилятор 200мм может перемещать значительный объем воздуха через открытую систему, но его выходной поток обычно концентрируется вокруг области круглого вентилятора.

Если инкубатору требуется равномерное распределение воздуха по длинной камере, проектировщику могут потребоваться дополнительные воздуховоды или диффузоры для рассеивания воздушного потока.

Тангенциальный вентилятор может естественным образом поддерживать более широкую конструкцию выходного отверстия благодаря своему удлиненному рабочему колесу.

Это может упростить некоторые архитектуры воздушных потоков.

Однако это всегда должно быть подтверждено фактическим тестированием системы.

Правильно спроектированная система осевого вентилятора с диффузорами также может обеспечить контролируемое распределение.

Поэтому инженерный вопрос не должен звучать как «Какой вентилятор универсально лучше?»

Более полезный вопрос: «Какая структура воздушного потока может соответствовать требуемым характеристикам распределения, давления, шума и требованиям к установке?»

Требования к низкому уровню шума в медицинских инкубаторах

Шум — еще один важный фактор.

Медицинские инкубаторы используются в средах, где чрезмерный акустический шум может быть нежелательным. В неонатальных применениях оборудование работает вблизи чувствительных пациентов и медицинского персонала.

Шум вентилятора может исходить из нескольких источников.

Электромагнитный шум двигателя

Шум подшипников

Дисбаланс рабочего колеса

Турбулентность воздуха

Вибрация корпуса

Резонанс

Работа на чрезмерной скорости

Таким образом, проектирование системы с низким уровнем шума требует большего, чем просто выбор тихого двигателя.

Крыльчатка должна быть должным образом сбалансирована.

Двигатель должен работать плавно.

Корпус должен снижать передачу вибрации.

Путь воздушного потока должен исключать ненужную турбулентность.

Рабочая точка должна исключать чрезмерную скорость потока.

Для тангенциального вентилятора геометрия лопастей и конструкция корпуса могут существенно влиять на акустический результат.

Это еще одна причина, по которой испытания прототипа следует проводить внутри реального оборудования, а не полагаться только на лабораторные спецификации вентилятора.

Как подшипники вентилятора влияют на долгосрочную эксплуатацию

Медицинские инкубаторы могут работать непрерывно в течение длительных периодов времени.

Поэтому выбор подшипников является важным фактором.

Подходящая система подшипников должна быть выбрана в соответствии с ожидаемыми часами работы, температурой, скоростью, нагрузкой и условиями окружающей среды.

Характеристики подшипников могут влиять как на надежность, так и на уровень шума.

По мере износа подшипников вибрация и акустический шум могут увеличиваться.

Поэтому для оборудования непрерывного действия инженерам следует оценивать ожидаемый срок службы подшипников в реальных условиях эксплуатации, а не полагаться только на номинальные лабораторные данные.

Двигатель вентилятора, система подшипников и крыльчатка должны рассматриваться как единый механический узел.

Выбор материалов для вентиляторов медицинских инкубаторов

Выбор материалов может влиять на надежность, термическую стабильность и долгосрочную эксплуатацию.

Корпус и крыльчатка вентилятора должны выдерживать повышенные рабочие температуры и повторяющиеся циклы нагрева и охлаждения.

При выборе материалов также следует учитывать стабильность размеров.

Компонент, который значительно меняется при изменении температуры, может повлиять на зазор между крыльчаткой и корпусом.

Этот зазор может влиять на шум, эффективность и производительность воздушного потока.

Поэтому инженерные группы должны учитывать весь температурный диапазон инкубатора.

Вентилятор должен правильно работать не только при комнатной температуре.

Он должен поддерживать приемлемые механические и электрические характеристики в ожидаемых условиях эксплуатации оборудования.

Как воздушные фильтры влияют на производительность тангенциального вентилятора

Многие системы инкубаторов включают фильтрацию для поддержания контролируемого качества воздуха.

Фильтры создают сопротивление воздушному потоку.

По мере загрязнения фильтра сопротивление может увеличиваться.

Это может изменить рабочую точку вентилятора.

Вентилятор, который обеспечивает достаточный поток воздуха с чистым фильтром, может обеспечивать меньший поток при увеличении сопротивления фильтра.

Поэтому вентилятор следует выбирать в соответствии с ожидаемым сопротивлением системы, а не только по производительности на свободном выходе.

В этой ситуации особенно важна способность создавать давление.

Систему воздушного потока следует оценивать с использованием реального фильтра, воздуховода и конструкции выходного отверстия, когда это возможно.

Это позволяет инженерной группе определить, может ли выбранный вентилятор поддерживать требуемую циркуляцию в реалистичных условиях.

Конструкция воздуховода и производительность тангенциального вентилятора

Хороший вентилятор не может компенсировать плохой воздуховод.

Канал воздушного потока должен минимизировать ненужные потери давления и по возможности избегать резких переходов.

Входное отверстие должно обеспечивать стабильное состояние воздушного потока.

Выходное отверстие должно распределять воздух в соответствии с конструкцией камеры.

Обратный путь должен позволять воздуху эффективно возвращаться к вентилятору.

Тангенциальный вентилятор может обеспечить широкий поток воздуха, но именно воздуховод определяет, как этот поток будет использоваться в конечном итоге.

Например, плохо спроектированное выходное отверстие может привести к тому, что одна сторона камеры будет получать значительно больше воздушного потока, чем другая.

Правильно спроектированное выходное отверстие позволяет более равномерно распределять воздушный поток.

Это означает, что выбор вентилятора и проектирование воздуховодов должны осуществляться совместно.

Положение датчика и распределение воздушного потока

Датчики температуры являются еще одной важной частью системы.

Датчик измеряет параметры окружающей среды в конкретном месте.

Если воздушный поток вокруг датчика не является репрезентативным для всей камеры, система управления может получать неверную информацию.

Например, если датчик расположен непосредственно на пути теплого воздуха, выходящего из нагревателя, он может фиксировать более высокую температуру, чем в других зонах.

В этом случае система управления может снизить интенсивность нагрева, даже если в отдаленных областях температура остается низкой.

Это показывает, почему проектирование воздушных потоков и размещение датчиков должны быть скоординированы.

Цель состоит в том, чтобы измерять репрезентативные условия в камере, а не изолированный поток воздуха.

Как работает замкнутый контур управления с циркуляцией вентилятора

Современное медицинское оборудование может использовать датчики и электронные системы управления для регулирования температуры.

Система управления может отслеживать температуру и регулировать мощность нагрева или работу вентилятора.

В такой системе вентилятор обеспечивает непрерывную циркуляцию, в то время как контроллер реагирует на измеренные показатели.

Результатом является контур обратной связи.

Датчик измеряет температуру.

Контроллер сравнивает измеренную температуру с целевым значением.

Система нагрева регулирует свою мощность.

Вентилятор распределяет подготовленный воздух.

Датчик снова измеряет полученные условия среды.

Этот процесс повторяется непрерывно.

Таким образом, вентилятор способствует стабильности контура управления, уменьшая локальные перепады температуры и помогая камере более последовательно реагировать на изменения нагрева.

Проектирование для минимизации нарушения воздушного потока

Равномерный воздушный поток не обязательно означает полное отсутствие турбулентности.

Реальное оборудование содержит воздуховоды, изгибы, нагревательные элементы, фильтры и конструктивные элементы.

Инженерная задача состоит в создании предсказуемой и контролируемой схемы воздушного потока.

Чрезмерная турбулентность может увеличить шум и создать неравномерное распределение скорости.

С другой стороны, недостаточное перемешивание может привести к температурной стратификации.

Поэтому наилучшая конструкция обеспечивает баланс между циркуляцией и перемешиванием.

Тангенциальный вентилятор может обеспечить полезную основу воздушного потока, но конечный результат зависит от того, как поток направляется после выхода из вентилятора.

Тестирование равномерности в медицинском инкубаторе

Выбор вентилятора всегда должен сопровождаться тестированием на уровне системы.

Инкубатор можно оценить в нескольких точках измерения.

Датчики температуры могут быть расположены в репрезентативных местах внутри камеры.

Затем система может работать до достижения стабильных условий.

Записанные значения температуры можно сравнить, чтобы определить степень равномерности.

Тот же принцип применим к скорости воздушного потока.

Измерения можно проводить в разных положениях, чтобы выявить зоны с необычно высоким или низким воздушным потоком.

Тестирование также может включать акустические измерения, энергопотребление, температуру двигателя и длительную эксплуатацию.

Для медицинского оборудования методология тестирования должна соответствовать применимым нормативным и продуктовым требованиям.

IEC 60601-2-19 специально рассматривает безопасность и основные эксплуатационные характеристики инкубаторов для новорожденных, включая требования к стабильности и равномерности температуры. Текущая публикация IEC — это издание 2020 года с поправкой 2023 года.

Почему тестирование прототипов необходимо

Компьютерное моделирование может помочь инженерам понять поведение воздушного потока до начала физического производства.

Вычислительная гидродинамика позволяет визуализировать скорость воздуха, распределение температуры и потенциальные зоны застоя.

Однако моделирование не должно полностью заменять физическое тестирование.

Реальное оборудование включает производственные допуски, шероховатость поверхности, сопротивление фильтра, вариативность двигателей, отклонения при сборке и другие переменные.

Тестирование прототипов может выявить проблемы, которые трудно идеально предсказать с помощью моделирования.

Таким образом, практический процесс разработки может сочетать моделирование и физическое тестирование.

Сначала инженеры определяют целевые показатели воздушного потока.

Затем они разрабатывают концепцию вентилятора и воздуховода.

Далее моделирование может быть использовано для оценки предварительной конструкции.

Затем может быть собран прототип.

Наконец, фактический инкубатор может быть протестирован в определенных условиях эксплуатации.

Этот процесс позволяет совместно доработать вентилятор и систему воздушного потока.

Как China Chungfo Fan может поддержать применение в медицинских системах воздушного потока

Для производителя вентиляторов поддержка применения в медицинском оборудовании требует большего, чем просто поставка стандартной модели вентилятора.

Поставщик должен понимать условия эксплуатации заказчика, пространство для установки и требования к воздушному потоку.

China Chungfo Fan разрабатывает и производит вентиляторы постоянного и переменного тока, воздуходувки, тангенциальные вентиляторы и сопутствующие моторные изделия для различных применений в оборудовании.

Для проекта инкубатора процесс выбора вентилятора может учитывать такие параметры, как размеры вентилятора, номинальное напряжение, ток, частота вращения, воздушный поток, статическое давление, шум, конструкция подшипника, рабочая температура и требования к подключению.

Кастомизация также может рассматриваться, когда стандартный вентилятор не полностью соответствует конструкции оборудования.

Например, заказчикам может потребоваться определенная длина провода, разъем, частота вращения, производительность воздушного потока или монтажная конструкция.

Цель кастомизации заключается не просто в изменении самого вентилятора.

Более важная задача — адаптировать вентилятор к полной системе воздушного потока.

Важные параметры при выборе тангенциального охлаждающего вентилятора

Перед выбором вентилятора для медицинского инкубатора инженеры должны определить требования к применению.

Первый параметр — требуемый воздушный поток.

Второй — требуемое статическое давление.

Третий — доступное пространство для установки.

Четвертый — допустимый уровень шума.

Пятый — диапазон рабочих температур.

Шестой — требуемый срок службы.

Седьмой — электрический вход.

Восьмой — желаемое распределение воздушного потока.

Эти параметры следует оценивать в совокупности.

Вентилятор с отличным воздушным потоком может не подойти, если он не помещается в доступном пространстве.

Компактный вентилятор может идеально подойти, но не обеспечить достаточное давление.

Вентилятор высокого давления может соответствовать требованиям к воздушному потоку, но создавать чрезмерный шум.

Поэтому правильный вентилятор — это тот, который обеспечивает подходящий баланс для всей системы в целом.

Почему адаптация вентилятора может улучшить интеграцию в инкубатор

Производители медицинского оборудования часто сталкиваются со строгими ограничениями по механическому пространству.

Вентилятор должен помещаться в определенный отсек для воздушного потока, не мешая датчикам, нагревательным элементам или конструктивным деталям.

Адаптация может помочь решить эти проблемы.

Производитель может отрегулировать размеры вентилятора, электрические характеристики, конфигурацию проводки или параметры производительности в соответствии с требованиями оборудования.

Однако любая модификация должна быть подтверждена тестированием.

Целью всегда должна быть предсказуемая и воспроизводимая производительность.

Контроль качества вентиляторов для медицинского применения

Стабильность качества особенно важна для вентиляторов, используемых в оборудовании, которое работает непрерывно.

Производственные процессы должны контролировать ключевые параметры, такие как балансировка крыльчатки, производительность двигателя, сборка подшипников, электрические характеристики и итоговая производительность воздушного потока.

Динамическая балансировка может помочь уменьшить механическую вибрацию.

Электрические испытания позволяют проверить характеристики двигателя.

Испытания воздушного потока позволяют проверить производительность.

Испытания на шум позволяют выявить аномальный акустический выход.

Температурные испытания позволяют оценить производительность в условиях повышенных температур.

Программа контроля качества должна быть установлена в соответствии с требованиями заказчика к продукции и применимыми нормативными актами.

Почему стабильный вентилятор важен для непрерывной работы

Инкубатору может потребоваться непрерывная, а не прерывистая работа.

Таким образом, вентилятор становится частью цепочки долгосрочной надежности оборудования.

Если воздушный поток неожиданно уменьшается, распределение температуры может измениться.

Если вибрация увеличивается, акустический выход может возрасти.

Если двигатель перегревается, это может повлиять на срок службы.

Если подшипник изнашивается преждевременно, вентилятор может стать нестабильным.

По этой причине надежность вентилятора следует учитывать на ранней стадии проектирования, а не после того, как инкубатор уже был разработан.

Тангенциальные вентиляторы охлаждения и будущее медицинского оборудования

По мере того как медицинское оборудование становится более компактным, проектирование воздушного потока становится все более важным.

В небольшом оборудовании меньше внутреннего пространства для больших воздуховодов и обычных конструкций воздушного потока.

В то же время электронные системы управления становятся все более сложными.

Датчики могут отслеживать несколько параметров, в то время как контроллеры постоянно регулируют работу системы.

В этих условиях компактные вентиляторы с предсказуемыми характеристиками воздушного потока становятся все более ценными.

Тангенциальная технология особенно интересна, когда требуется длинный, относительно равномерный поток воздуха в ограниченном механическом пространстве.

Заключение

Тангенциальный вентилятор охлаждения может значительно способствовать равномерности воздушного потока в медицинских инкубаторах за счет создания широкого профиля потока и поддержания непрерывной циркуляции через камеру.

Однако равномерный воздушный поток создается не только одним вентилятором.

Вентилятор должен работать совместно с нагревательным элементом, воздуховодом, фильтром, выходной структурой, обратным каналом, датчиками и системой управления.

Самая важная цель — это не максимальные обороты или максимальный воздушный поток.

Это контролируемый воздушный поток.

Правильно подобранный тангенциальный вентилятор может распределять кондиционированный воздух по большей площади, уменьшать застойные зоны и помогать переносить тепло по всей камере. В сочетании с соответствующим путем воздушного потока и системой контроля температуры с обратной связью это может способствовать созданию более стабильных условий окружающей среды.

По сравнению с осевым вентилятором 200 мм, тангенциальная конструкция может предложить иную архитектуру воздушного потока, что полезно, когда применение требует широкого распределения вдоль длинного выходного отверстия. Ни одну из технологий не следует выбирать исключительно на основе размера вентилятора или номинального расхода воздуха. Окончательное решение должно основываться на сопротивлении системы, требуемом расходе воздуха, давлении, уровне шума, монтажном пространстве, температурном диапазоне и требованиях к распределению.

Для производителей медицинских инкубаторов процесс выбора оптимального вентилятора начинается с рассмотрения всей системы в целом.

Определите целевые показатели воздушного потока.

Спроектируйте путь циркуляции воздуха.

Выберите подходящий вентилятор.

Оцените давление и расход воздуха.

Создайте прототип.

Измерьте равномерность температуры.

Измерьте распределение воздушного потока.

Оцените уровень шума и надежность.

Затем оптимизируйте всю систему целиком.

Производителям, разрабатывающим медицинские инкубаторы и другое медицинское оборудование с контролем температуры, сотрудничество с опытным поставщиком вентиляторов поможет сократить процесс разработки и улучшить интеграцию между вентилятором и оборудованием.

China Chungfo Fan может предоставить решения на базе вентиляторов постоянного и переменного тока, воздуходувок и тангенциальных вентиляторов для специализированных применений оборудования, помогая клиентам оценивать воздушный поток, механическую интеграцию и требования к производительности в соответствии с их конкретными системными проектами.

Часто задаваемые вопросы

Что такое тангенциальный вентилятор?

Тангенциальный вентилятор использует длинную цилиндрическую крыльчатку для создания воздушного потока через расширенное выходное отверстие. Он обычно используется, когда требуется широкое распределение воздушного потока в относительно компактном монтажном пространстве.

Почему тангенциальные вентиляторы используются в медицинских инкубаторах?

Они могут обеспечить широкую схему воздушного потока, которая помогает циркулировать кондиционированному воздуху по большей площади. Это может способствовать распределению температуры, когда вентилятор правильно интегрирован с воздуховодами, системой нагрева и системой управления инкубатора.

Гарантирует ли тангенциальный вентилятор автоматически равномерную температуру?

Нет. Вентилятор — это лишь одна часть системы воздушного потока. Равномерность температуры зависит от вентилятора, воздуховодов, системы нагрева, конструкции выходного отверстия, положения датчиков, стратегии управления и структуры камеры.

Лучше ли тангенциальный вентилятор, чем осевой, для инкубатора?

Не всегда. Осевой вентилятор может подойти для применений, требующих прямого воздушного потока через открытый путь, в то время как тангенциальный вентилятор может быть полезен, когда требуется широкий, удлиненный поток воздуха. Правильный выбор зависит от требований всей системы в целом.

Может ли тангенциальный вентилятор уменьшить зоны перегрева внутри инкубатора?

Правильно спроектированная система циркуляции может помочь уменьшить зоны перегрева за счет постоянного распределения кондиционированного воздуха. Однако фактический результат должен быть подтвержден путем температурного картирования и испытаний на уровне системы.

Какие параметры следует учитывать при выборе тангенциального вентилятора?

Важные параметры включают расход воздуха, статическое давление, скорость вращения, уровень шума, напряжение, силу тока, рабочую температуру, размеры, конструкцию подшипников, срок службы и распределение воздушного потока.

Можно ли адаптировать вентилятор для применения в медицинских инкубаторах?

В зависимости от проекта, адаптация может включать размеры, электрические характеристики, конфигурацию проводов, тип разъема, скорость вращения и производительность воздушного потока. Любая адаптированная конструкция должна быть проверена в реальном оборудовании.

Как воздуховод влияет на производительность тангенциального вентилятора?

Воздуховод определяет, насколько эффективно воздушный поток вентилятора подается в камеру. Плохая конструкция воздуховода может увеличить потери давления или создать неравномерное распределение, даже если сам вентилятор обладает достаточной производительностью.

Почему низкий уровень шума важен при проектировании вентилятора для инкубатора?

Медицинские инкубаторы могут работать непрерывно рядом с пациентами и медицинским персоналом. Снижение вибрации двигателя, шума подшипников, дисбаланса крыльчатки и турбулентности воздушного потока может помочь сделать систему в целом более тихой.

Как следует проверять равномерность воздушного потока в инкубаторе?

Тестирование может включать несколько точек измерения температуры и воздушного потока внутри камеры при заданных условиях эксплуатации. Конкретная процедура испытаний должна соответствовать применимым стандартам продукции и нормативным требованиям.

Какую роль играет вентилятор в контроле температуры?

Вентилятор циркулирует воздух так, чтобы тепло, вырабатываемое системой нагрева, могло переноситься по всей камере. Таким образом, он поддерживает контур контроля температуры, помогая создать более репрезентативную и стабильную среду в камере.

Почему вентилятор следует тестировать внутри готового инкубатора?

Производительность вентилятора может измениться после установки, поскольку фильтры, воздуховоды, нагревательные элементы и выходные конструкции создают сопротивление воздушному потоку. Тестирование всей системы в сборе обеспечивает более реалистичную оценку воздушного потока, равномерности температуры, уровня шума и надежности.
