Критически важное оборудование работает в условиях, где простои недопустимы. Центры обработки данных, медицинское оборудование, системы связи, промышленные платформы управления и энергетическая инфраструктура — все они зависят от бесперебойной работы. В таких условиях управление тепловым режимом является не только вопросом производительности, но и требованием надежности и безопасности.

Резервирование вентиляторов — это проверенная стратегия, обеспечивающая непрерывное охлаждение даже при отказе отдельных компонентов. В этой статье объясняются принципы резервирования вентиляторов, распространенные конфигурации резервирования и ключевые конструктивные особенности критически важного оборудования. Цель — помочь инженерам проектировать системы охлаждения, которые поддерживают тепловую стабильность в условиях отказов.

Почему необходима резервная система охлаждения

В системах, критически важных для выполнения задач, один вентилятор охлаждения Неисправность может привести к быстрому повышению температуры и вызвать остановку системы или необратимые повреждения. Даже высококачественные вентиляторы имеют ограниченный срок службы, и полностью исключить такие причины отказов, как износ подшипников, электрические неисправности или загрязнение, невозможно.

Резервная конструкция вентиляторов снижает риск отказов отдельных узлов. Распределяя нагрузку по охлаждению между несколькими вентиляторами, система может выдерживать отказ одного или нескольких блоков, сохраняя при этом работоспособность. обеспечение достаточного воздушного потока. Такой подход значительно повышает доступность системы и ее эксплуатационную надежность.

Основные понятия резервирования вентиляторов

Резервирование вентиляторов подразумевает архитектуру системы охлаждения, в которой несколько вентиляторов работают вместе, обеспечивая поток воздуха, превышающий минимальный, необходимый для нормальной работы. При выходе из строя одного вентилятора оставшиеся продолжают работать и компенсируют потерю.

Существует две основные стратегии резервирования.

Активное резервирование, при котором все вентиляторы работают одновременно в нормальных условиях.

Резервирование в режиме ожидания, при котором резервные вентиляторы включаются только после обнаружения неисправности.

Активное резервирование чаще встречается в электронном оборудовании, поскольку оно обеспечивает более равномерное распределение воздушного потока и более быстрое реагирование на неисправности.

Типичные конфигурации резервных вентиляторов

В критически важных системах охлаждения широко используются различные конфигурации резервирования.

Наиболее распространенный подход — это конфигурация N плюс один. Для обеспечения необходимого охлаждения системе требуется N вентиляторов, а еще один вентилятор обеспечивает резервную мощность. В случае отказа хотя бы одного вентилятора общий воздушный поток остается в допустимых пределах.

Конфигурация N+2 используется в системах высокой доступности с повышенными требованиями к допустимому риску. Такая конфигурация позволяет выдерживать множественные отказы вентиляторов без превышения температурных пределов.

Параллельное расположение вентиляторов обычно используется, когда требуется высокий расход воздуха при низком или умеренном статическом давлении. Последовательное расположение вентиляторов применяется, когда необходимо более высокое статическое давление для преодоления сопротивления системы.

Согласование расхода воздуха и давления в резервных системах

В системах с резервными вентиляторами согласование воздушного потока и давления имеет решающее значение. Вентиляторы, работающие параллельно, должны иметь схожие характеристики производительности, чтобы избежать дисбаланса воздушного потока. Вышедший из строя вентилятор может стать препятствием для потока, если его не изолировать должным образом, что снизит эффективность оставшихся вентиляторов.

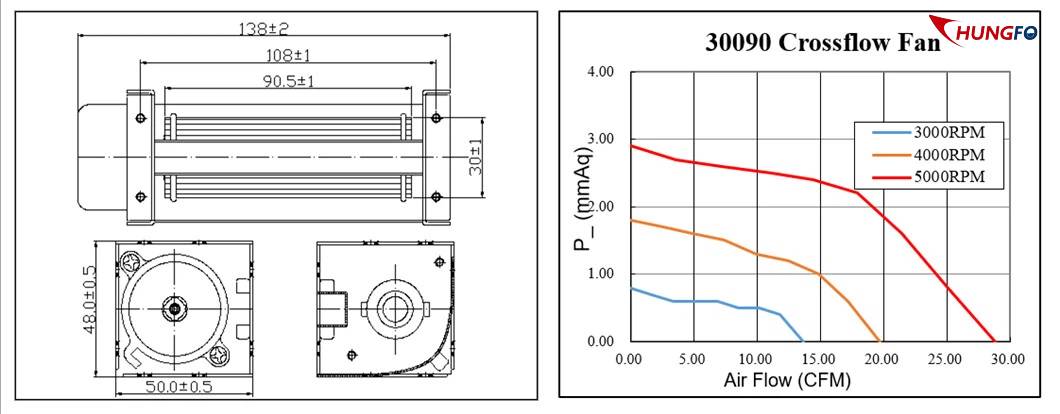

Разработчики систем должны обеспечить соответствие системы охлаждения минимальным требованиям к воздушному потоку даже в наихудших сценариях отказа. Это требует анализа кривых производительности вентилятора при повышенных рабочих режимах и увеличенных скоростях вращения вентилятора, если предусмотрено регулирование скорости.

Управление и мониторинг в резервных конструкциях вентиляторов

Резервные системы вентиляторов в значительной степени полагаются на механизмы мониторинга и управления. Для обнаружения неисправностей вентиляторов обычно используются тахометрическая обратная связь, измерение тока и контроль температуры.

После обнаружения неисправности система может увеличить скорость оставшихся вентиляторов для компенсации потери воздушного потока. В некоторых конструкциях срабатывают сигналы тревоги для оповещения обслуживающего персонала, при этом система продолжает безопасно работать.

Разумный Фанатка DC Система управления повышает эффективность резервирования и снижает излишний износ вентилятора во время нормальной работы.

Механические и конструктивные аспекты

Конструкция механического оборудования играет важную роль в обеспечении резервирования вентиляторов. Размещение вентилятора влияет на распределение воздушного потока и отказоустойчивость. Неправильно спроектированные пути воздушного потока могут вызывать локальный перегрев, даже если общий воздушный поток кажется достаточным.

Модули вентиляторов с возможностью «горячей» замены широко используются в критически важном оборудовании. Они позволяют заменять вышедшие из строя вентиляторы без остановки системы. Механические направляющие и электрические разъемы должны быть спроектированы таким образом, чтобы обеспечить надежную установку и снятие.

Производители, такие как China Chungfo осевой вентилятор охлаждения Поддержка резервных систем за счет предоставления вентиляторов со стабильной производительностью и длительным сроком службы, подходящих для непрерывной работы.

Надежность и влияние на жизненный цикл

Резервная конструкция вентиляторов повышает надежность системы, но также увеличивает количество компонентов. Большее количество вентиляторов создает больше потенциальных точек отказа, что делает прогнозирование качества и срока службы крайне важным.

Использование резервирования позволяет каждому вентилятору работать с меньшими нагрузками, что может значительно продлить срок службы каждого отдельного вентилятора. В сочетании со стратегиями прогнозирующего технического обслуживания резервирование сокращает непредвиденные простои и снижает общую стоимость владения.

Типичные области применения резервных систем вентиляторов

В системах охлаждения с избыточным охлаждением широко используются различные технологии.

Серверы и системы хранения данных для центров обработки данных

Медицинское оборудование для визуализации и жизнеобеспечения

базовые станции связи

Шкафы промышленной автоматизации и управления

Системы преобразования энергии и хранения энергии

Во всех этих областях применения тепловые отказы могут иметь серьезные эксплуатационные последствия или угрозу безопасности, поэтому резервирование является стандартной практикой проектирования.

Заключение

Резервная конструкция вентиляторов является важнейшим элементом управления тепловым режимом в критически важном оборудовании. Исключая единичные отказы и поддерживая поток воздуха в условиях неисправности, резервные системы охлаждения обеспечивают непрерывную и надежную работу системы.

Для эффективной конструкции резервной системы вентиляторов необходимы тщательный расчет воздушного потока, правильный подбор вентиляторов, интеллектуальное управление и надежная механическая интеграция. При правильной реализации резервирование превращает системы охлаждения из уязвимого места в надежное преимущество.
