Поскольку удельная мощность электронного оборудования продолжает расти, эффективное управление тепловым режимом стало критически важным фактором для обеспечения стабильности работы и долгосрочной надежности. Одним из наиболее фундаментальных, но часто неправильно понимаемых аспектов теплового проектирования является расчет необходимого воздушного потока для охлаждения оборудования. Без точной оценки воздушного потока даже высококачественный вентилятор или радиатор могут не обеспечить ожидаемых результатов охлаждения.

В этой статье объясняется, как рассчитать необходимый воздушный поток на основе тепловыделения, пределов повышения температуры и условий работы системы. Также обсуждаются распространенные ошибки проектирования и то, как выбор вентилятора влияет на реальную эффективность охлаждения. Описанные здесь принципы широко применимы к промышленному оборудованию, источникам питания, устройствам связи и электронным шкафам управления.

Понимание процесса тепловыделения в холодильном оборудовании

Любая электронная система выделяет тепло в качестве побочного продукта потребления энергии. Источниками тепла могут быть процессоры, силовые модули, драйверы двигателей и преобразовательные схемы. Общая тепловая нагрузка обычно выражается в ваттах и представляет собой количество тепловой энергии, которое необходимо отвести для поддержания безопасной рабочей температуры.

Точная оценка тепловой нагрузки — первый шаг в расчете расхода воздуха. Это значение можно получить из технических характеристик компонентов, расчетов КПД или путем прямых измерений. Недооценка тепловой нагрузки часто приводит к недостаточному расходу воздуха, в то время как переоценка приводит к излишнему шуму и потреблению энергии.

Взаимосвязь между потоком воздуха и отводом тепла

Воздушный поток отводит тепло, унося тепловую энергию от компонентов, выделяющих тепло. Количество тепла, которое может отвести воздух, зависит от трех основных факторов:

1. Объем воздушного потока,

2. Плотность воздуха и удельная теплоемкость

3. Допустимое повышение температуры воздуха

4. Основное тепловое соотношение можно выразить следующим образом:

5. Тепловыделение равно произведению массового расхода воздуха на удельную теплоемкость воздуха и повышению температуры.

В практических инженерных приложениях это соотношение упрощается до широко используемой формулы оценки расхода воздуха, основанной на объемном расходе воздуха. Эта формула служит основой для выбора правильного значения. вентилятор охлаждения .

Метод расчета воздушного потока

Для расчета необходимого расхода воздуха необходимо определить три параметра:

1. Общее тепловыделение системы.

2. Максимально допустимое повышение температуры воздуха

3. Условия окружающей среды

4. Для стандартного воздуха при нормальном давлении часто используется упрощенная инженерная формула.

Требуемый расход воздуха равен тепловой нагрузке, деленной на допустимое повышение температуры, умноженной на постоянную величину.

Эта константа отражает тепловые свойства воздуха и коэффициенты пересчета единиц измерения. Результат обычно выражается в кубических футах в минуту или кубических метрах в час. Меньший допустимый подъем температуры требует большего расхода воздуха, в то время как более высокая допустимая температура позволяет снизить потребность в расходе воздуха.

Выбор разумного повышения температуры

Повышение температуры — это разница между температурой входящего и выходящего воздуха. Выбор этого значения требует баланса между тепловой безопасностью и эффективностью системы. Типичные значения повышения температуры варьируются от пяти до пятнадцати градусов Цельсия в зависимости от чувствительности применения.

В высоконадежном оборудовании часто используются более низкие пределы повышения температуры для снижения нагрузки на компоненты и их старения. Промышленные системы с прочными компонентами могут допускать более высокое повышение температуры для уменьшения размеров вентилятора и энергопотребления.

Влияние сопротивления системы на фактический воздушный поток

Расчетный воздушный поток представляет собой теоретическую потребность, а не фактический воздушный поток, который будет обеспечивать вентилятор. Сопротивление системы, вызванное радиаторами, фильтрами, решетками и геометрией корпуса, существенно влияет на реальный воздушный поток.

По мере увеличения сопротивления поток воздуха уменьшается в соответствии с кривой производительности вентилятора. Поэтому расчет потока воздуха необходимо совмещать с оценкой импеданса системы. Выбор Фанатка DC Расчеты, основанные исключительно на показателях свободного воздушного потока, часто приводят к недостаточному охлаждению в рабочих условиях.

Выбор вентилятора на основе расчета воздушного потока.

После расчета необходимого расхода воздуха выбор вентилятора должен основываться как на требованиях к расходу воздуха, так и к статическому давлению. Вентилятор должен быть способен обеспечить расчетный расход воздуха при рабочем давлении системы.

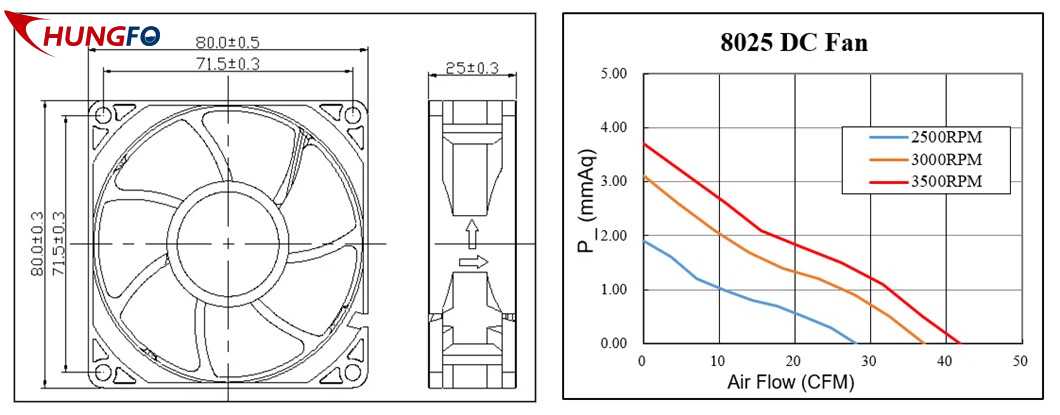

Такие производители, как китайская компания Chungfo, предоставляют графики производительности, которые позволяют инженерам сопоставлять требования к воздушному потоку с реальными условиями эксплуатации. Правильный выбор вентилятора гарантирует, что рассчитанный воздушный поток преобразуется в эффективную производительность охлаждения.

Распространенные ошибки в расчетах воздушного потока

1. В проектировании систем охлаждения часто встречаются ошибки.

2. Игнорируя потери воздушного потока из-за препятствий

3. Использование максимального воздушного потока вентилятора вместо рабочего воздушного потока.

4. Предполагается равномерное распределение воздуха внутри замкнутых пространств.

5. Пренебрежение влиянием высоты и температуры окружающей среды.

Устранение этих ошибок повышает точность охлаждения и снижает риск перегрева или чрезмерного шума вентилятора.

Интеграция расчета воздушного потока в тепловое проектирование.

Расчет воздушного потока не следует рассматривать как отдельный этап. Он должен быть интегрирован в общую тепловую схему, включая компоновку радиатора, пути воздушного потока, конструкцию корпуса и вопросы технического обслуживания. Планирование воздушного потока на ранних этапах снижает затраты на перепроектирование и повышает надежность изделия.

Опытные производители, такие как китайская компания Chungfo. производство вентиляторов Особое внимание уделяется согласованию температурных параметров на системном уровне, а не выбору отдельных вентиляторов. Такой подход обеспечивает стабильную эффективность охлаждения на протяжении всего жизненного цикла продукта.

Заключение

Расчет необходимого расхода воздуха для охлаждения оборудования — это основополагающий навык в теплотехнике. Понимание тепловыделения, принципов циркуляции воздуха и сопротивления системы позволяет инженерам проектировать эффективные, надежные и экономически выгодные решения для охлаждения.

Точный расчет воздушного потока в сочетании с правильным выбором вентилятора гарантирует, что охлаждающее оборудование будет работать в безопасных температурных пределах в реальных условиях. Такой систематический подход необходим для современных электронных систем, сталкивающихся с растущими проблемами, связанными с перегревом.
