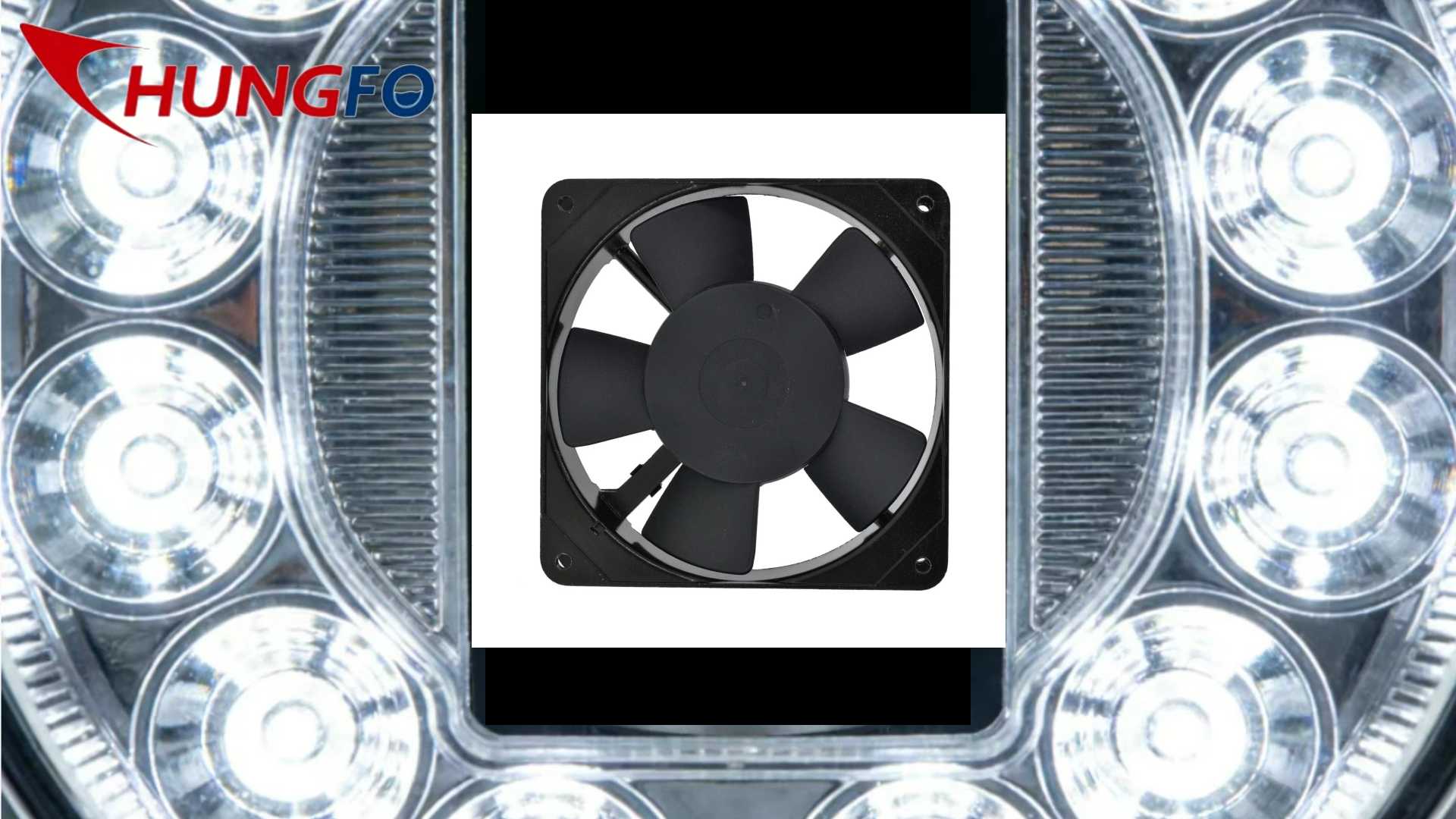

Поскольку яркость и энергопотребление автомобильных светодиодных фар продолжают расти, управление тепловым режимом стало критически важным аспектом конструкции фар. В настоящее время для обеспечения стабильной работы и предотвращения перегрева в мощных светодиодных системах широко используется вентилятор охлаждения фар.

Однако инженеры часто замечают, что вентилятор постоянного тока работает тихо во время отдельных испытаний, но становится заметно громче после установки внутри корпуса фары. Это явление распространено в автомобильных системах освещения и обычно вызвано совокупностью нескольких факторов, а не одной конкретной проблемой.

Понимание источников шума вентилятор охлаждения может помочь производителям улучшить дизайн продукции и уменьшить акустические проблемы в автомобильной промышленности.

Аэродинамический шум от вентиляторов охлаждения фар

Аэродинамический шум является одним из основных источников шума в вентиляторе системы охлаждения фар. При вращении вентилятора на высокой скорости лопасти взаимодействуют с окружающим воздухом, создавая турбулентность и колебания давления.

Когда лопасти вентилятора постоянного тока рассекают воздух, за ними образуются вихри, создающие возмущения воздушного потока. В небольших высокоскоростных вентиляторах, обычно используемых в автомобильных системах освещения, аэродинамический шум быстро возрастает с увеличением скорости вращения. Во многих случаях уровень шума возрастает экспоненциально с увеличением скорости вращения вентилятора.

Ещё одним важным фактором является резонанс воздушного потока внутри корпуса фары. Корпус фары часто представляет собой полузакрытую полость. Когда рабочая частота вентилятора приближается к собственной частоте корпуса, возникает акустический резонанс, усиливающий звук.

Это объясняет, почему уровень шума вентилятора, составляющий около 35 дБ во время испытаний на открытом воздухе, после установки в конструкцию фары может превышать 45 дБ.

Механический шум и конструкция подшипника

Механический шум — ещё один важный фактор, влияющий на акустические характеристики вентилятора постоянного тока.

Тип подшипника, используемого в вентиляторе охлаждения фар, существенно влияет на шумовые характеристики и долговечность. Втулочные подшипники обычно работают тихо вначале, но при высоких температурах могут страдать от ухудшения смазки. Одиночные шариковые подшипники обеспечивают умеренную долговечность, в то время как двойные шариковые подшипники имеют более длительный срок службы и лучшую термостойкость, что делает их подходящими для использования в автомобильной промышленности.

Однако, если точность подшипника или качество смазки недостаточны, может возникнуть высокочастотный шум трения.

Кроме того, электромагнитный шум, генерируемый бесщеточный вентилятор Двигатель может влиять на общий уровень шума. Магнитное переключение и вибрация статора во время работы двигателя могут создавать едва заметный высокочастотный шум, особенно в сочетании со структурным резонансом.

ШИМ-управление и скрытые источники шума

Во многих автомобильных системах освещения скорость вращения вентилятора регулируется с помощью ШИМ-сигналов. Хотя ШИМ-управление эффективно, неправильные настройки могут привести к неожиданным акустическим проблемам.

Если частота ШИМ слишком низкая, двигатель вентилятора постоянного тока может испытывать периодические пульсации крутящего момента, что приводит к низкочастотному гудению. Чтобы избежать этой проблемы, обычно рекомендуется использовать частоты ШИМ выше 20 кГц, поскольку они выходят за пределы слышимого диапазона человеческого слуха.

Высокочастотная ШИМ-регулировка или регулирование скорости на основе напряжения могут значительно улучшить акустические характеристики вентилятора охлаждения в фарах.

Снижение уровня шума в системах охлаждения фар

Для снижения уровня шума в вентиляторе системы охлаждения фар необходим системный подход, а не сосредоточение внимания на каком-либо одном компоненте.

Инженеры могут улучшить акустические характеристики, оптимизируя конструкцию лопастей, снижая скорость вращения вентилятора за счет увеличения его размеров и улучшая потоки воздуха внутри корпуса фары. Виброизоляционные материалы, такие как силиконовые прокладки, также могут помочь предотвратить структурный резонанс.

Кроме того, крайне важно провести полное тестирование системы. Оценка вентилятор охлаждения постоянного тока Показатели, измеренные только на открытом воздухе, могут неточно отражать реальный уровень шума внутри фары.

Благодаря сочетанию аэродинамической оптимизации, усовершенствования механической конструкции и правильных стратегий управления скоростью производители могут значительно снизить уровень шума в системах охлаждения автомобильных фар.
