Бесщеточный вентилятор постоянного тока широко используется в электронных устройствах, промышленном оборудовании, автомобильных системах и светодиодном освещении. По сравнению с традиционными коллекторными двигателями, вентилятор охлаждения постоянного тока Привод от бесщеточного двигателя обеспечивает более длительный срок службы, меньший уровень шума, более высокую эффективность и лучшую надежность.

Понимание принципов работы и внутренней структуры вентилятора помогает инженерам выбирать подходящие изделия и оптимизировать системы терморегулирования.

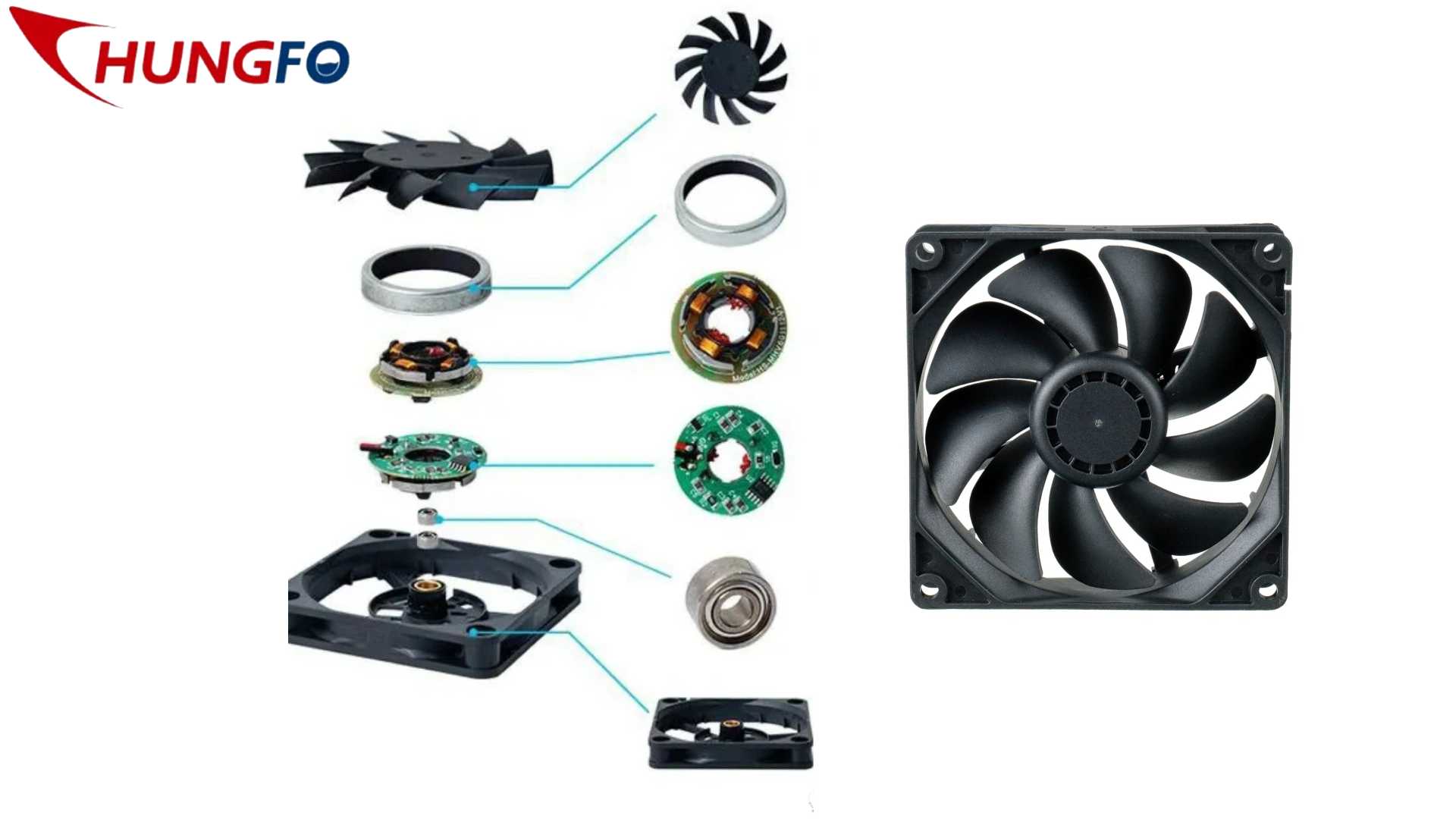

В данной статье представлены основные внутренние компоненты, принципы работы и ключевые параметры производительности бесщеточного вентилятора постоянного тока.

Роторный узел вентилятора охлаждения постоянного тока

Роторный узел — это вращающаяся часть вентилятора, отвечающая за создание воздушного потока.

К основным компонентам относятся лопасти вентилятора, вал ротора, магнитное кольцо и магнитная рама.

Лопасти вентилятора являются основными элементами, отвечающими за создание воздушного потока. Когда ротор вращается с высокой скоростью, лопасти проталкивают воздух через корпус вентилятора, создавая воздушный поток, необходимый для охлаждения.

Вал вентилятора поддерживает и стабилизирует вращение лопастей вентилятора. Он обеспечивает баланс ротора во время работы на высоких скоростях.

Магнитное кольцо ротора обычно изготавливается из материалов, представляющих собой постоянные магниты. Оно обеспечивает магнитное поле, необходимое для работы двигателя, и играет ключевую роль в переключении магнитных полюсов и регулировании скорости вращения.

Рамка магнитного кольца фиксирует магнитное кольцо в нужном положении и обеспечивает структурную устойчивость во время вращения.

Вместе эти компоненты образуют вращающийся узел бесщеточного вентилятора постоянного тока, обеспечивающий непрерывный поток воздуха.

Статорный узел вентилятора охлаждения

Статор — это неподвижная часть двигателя, отвечающая за генерацию электромагнитного поля, которое приводит в движение ротор.

В основном, статорный узел включает в себя опорные пружины, подшипники, стопорные кольца и конструкцию двигателя.

Опорная пружина помогает поддерживать надлежащее расстояние между внутренними компонентами и способствует стабилизации положения вала.

Подшипники обеспечивают плавное и стабильное вращение ротора. Высококачественные подшипники позволяют вентилятору охлаждения постоянного тока работать на высоких скоростях, сохраняя при этом низкое трение и длительный срок службы.

Стопорное кольцо надежно фиксирует вращающиеся компоненты и обеспечивает правильное выравнивание роторного узла.

Сердечник двигателя генерирует электромагнитное поле, определяющее направление и скорость вращения.

Конструкция рамы вентилятора

Внешний корпус вентилятора обеспечивает механическую поддержку моторного блока и направляет поток воздуха через вентилятор.

Корпус вентилятора выполняет две важные функции. Во-первых, он удерживает двигатель и ротор в нужном положении. Во-вторых, он помогает эффективно направлять воздушный поток через канал вентилятора, улучшая эффективность охлаждения.

Правильная конструкция рамы может значительно повысить эффективность обтекания воздухом и снизить аэродинамический шум.

Система управления двигателем и электроника

Двигательная система является ключевым компонентом, приводящим в движение бесщеточный вентилятор постоянного тока.

Обычно он включает в себя печатную плату, листы из кремниевой стали (сердечник статора) и изоляционные крышки.

Плата управления контролирует энергопотребление, а также управляет входными и выходными сигналами. Она также регулирует скорость вращения двигателя и стабильность работы.

Листы кремниевой стали, образующие магнитный сердечник статора, обмотаны медными обмотками. Когда через обмотки проходит электрический ток, генерируется магнитное поле, которое взаимодействует с магнитами ротора, вызывая вращение.

Верхняя и нижняя крышки статорной конструкции обеспечивают изоляцию и структурную защиту электродвигателя.

Основные рабочие параметры вентилятора постоянного тока

Размер вентилятора

Размер вентилятора постоянного тока обычно выражается внешними габаритами и толщиной вентилятора. Единица измерения — миллиметры. Например, 4010 вентилятор Речь идёт о вентиляторе размером 40 мм на 40 мм и толщиной стенки 10 мм.

Номинальное напряжение

Номинальное напряжение обозначает рабочее напряжение, необходимое для нормальной работы вентилятора. К распространенным значениям напряжения для бесщеточных вентиляторов постоянного тока относятся 5 В, 12 В, 24 В и 48 В.

Скорость вентилятора

Скорость вращения вентилятора указывает на то, как быстро вращается вентилятор, и измеряется в оборотах в минуту (об/мин). Более высокая скорость обычно обеспечивает больший поток воздуха. Производители часто классифицируют скорость вращения вентилятора по различным уровням, таким как сверхвысокая, высокая, средняя и низкая скорость, чтобы соответствовать различным требованиям применения.

Расход воздуха

Расход воздуха является важным показателем холодопроизводительности вентилятора. Обычно он измеряется в кубических футах в минуту (CFM). В некоторых регионах он может выражаться в кубических метрах в минуту (CMM), где 1 CMM равен 35,31 CFM.

Статическое давление

Статическое давление отражает способность вентилятора преодолевать сопротивление воздушному потоку. Оно напрямую влияет на эффективность вентиляции и теплоотвода. Статическое давление обычно измеряется в мм вод. ст. или дюйм вод. ст.

Уровень шума

Уровень шума — ещё один важный параметр при оценке вентилятора постоянного тока. Хотя он напрямую не влияет на эффективность охлаждения, он играет важную роль в условиях, где требуется тихая работа. Уровень шума обычно измеряется в децибелах (дБА).

Подшипниковая система

Подшипниковая система считается основным механическим компонентом бесщеточного вентилятора постоянного тока. Она определяет срок службы и стабильность работы вентилятора. Наиболее распространенными типами являются шариковые подшипники и подшипники скольжения.

Разъемы для вентиляторов

Разъемы для вентиляторов часто остаются без внимания, но они важны для интеграции в систему. К распространенным типам разъемов относятся двухконтактные, трехконтактные и четырехконтактные разъемы, а также разъемы с прямым и обратным расположением контактов.

Электронная схема бесщеточного вентилятора постоянного тока

Микромоторы постоянного тока широко используются в бытовой технике и электронном оборудовании. В компьютерах для отвода тепла обычно используются вентиляторы постоянного тока.

В вентиляторе постоянного тока с бесщеточным двигателем используется конструкция, исключающая недостатки традиционных коллекторных двигателей, такие как механический износ, высокий уровень шума и короткий срок службы.

Многие схемы бесщеточных вентиляторов основаны на генераторах импульсов с датчиками Холла. Эти схемы просты по конструкции и обеспечивают стабильную работу.

В автомобильных и промышленных электрических системах электромагнитная обстановка может быть сложной. Поэтому вентиляторы охлаждения должны обладать высокой помехоустойчивостью.

Потому что бесщеточные вентиляторы постоянного тока Работая без механических щеток, они создают минимальные электромагнитные помехи и обеспечивают более длительный срок службы по сравнению с традиционными коллекторными двигателями. По этой причине они широко используются в областях применения, требующих надежного принудительного охлаждения электронного и электротехнического оборудования.
