I. Обзор бизнеса клиента: когда скорость сочетается с точностью.

Компания Ruidong Future Technology Co., Ltd. (псевдоним), базирующаяся в Шэньчжэне и специализирующаяся на высокопроизводительных силовых установках и интеллектуальном сельскохозяйственном оборудовании, работает в трех, казалось бы, разных областях, объединенных общей проблемой: терморегулированием силовых агрегатов с высокой нагрузкой. Эти области включают в себя внедорожные вездеходы и радиоуправляемые автомобили, а также модели дронов для защиты сельскохозяйственных растений.

1. Внедорожники и радиоуправляемые внедорожники: «Заключенные экстремальных испытаний» на бездорожье.

Внедорожники и радиоуправляемые машинки для экстремального бездорожья — это лучшие игрушки для любителей радиоуправляемых моделей. Потребитель выбирает именно то, что ему нужно. Данная линейка продукции ориентирована на профессиональные модели масштаба от 1/8 до 1/5. При движении по экстремальным типам местности, таким как камни, песок или грязь, их силовые агрегаты — особенно двигатели и электронные регуляторы скорости (ESC) — требуют постоянной работы на высоких оборотах и с высоким крутящим моментом.

Анализ требований к обновлению:

Эффект накопления тепла: при движении на низкой скорости и высокой нагрузке в гору ток в двигателе чрезвычайно высок, но низкая скорость транспортного средства делает естественное воздушное охлаждение практически неэффективным. Традиционные пассивные радиаторы достигают теплового насыщения в течение 3-5 минут, что приводит к размагничиванию двигателя, срабатыванию защиты от перегрева ESC, внезапной потере мощности и риску потери управления на крутых склонах.

Противоречие между пыле- и водостойкостью и охлаждением: Внедорожные условия характеризуются пылью и грязью. Первые попытки заказчика создать полностью герметичные кабины привели к плохому охлаждению, а вентилируемые конструкции допускали попадание посторонних предметов, повреждающих подшипники. Им требовался микровентилятор с высоким статическим давлением, виброустойчивостью и определенным уровнем защиты.

Длительные высокоскоростные режимы работы: Во время высокоскоростных заездов в пустынях или на траве скорость транспортного средства может превышать 80 км/ч, а частота вращения двигателя — более 50 000 об/мин. Заказчик обнаружил, что обычные вентиляторы деформируются и изнашиваются при длительных высоких скоростях, вплоть до разрушения.

2. Модели дронов для защиты сельскохозяйственных растений: «Выносливые работники» в небе.

В качестве испытательной и демонстрационной платформы для производителей сельскохозяйственных дронов, модели дронов для защиты растений заказчика выполняют имитированные задачи, такие как опрыскивание и посев. Отдельные полеты часто требуют зависания или работы на низкой скорости в течение 20-30 минут, что подвергает двигатели и системы управления полетом серьезным тепловым нагрузкам.

Анализ требований к обновлению:

Охлаждение в закрытом отсеке: Для защиты от химической коррозии регуляторы скорости в дронах для защиты растений обычно герметизируются в алюминиевых корпусах. При длительном протекании тока выше 30 А температура перехода внутренних IGBT-модулей может легко превышать 125 °C.

Чувствительность к весу: каждый дополнительный грамм уменьшает время полета или грузоподъемность. Заказчику были нужны микроскопические, легкие вентиляторы с высокой пропускной способностью.

Вибрация и срок службы: Высокочастотные вибрации, создаваемые дронами, ускоряют износ подшипников вентиляторов. Дешевые вентиляторы, которые клиент использовал ранее, часто начинали шуметь или заклинивать уже после 20 часов полета.

Столкнувшись с этими проблемами, техническая команда Ruidong Future поняла, что больше не может полагаться на потребительские решения для охлаждения. Им нужен был профессиональный производитель микровентиляторов с широкими возможностями индивидуальной настройки и стабильным массовым производством. Так началось их сотрудничество с китайской компанией Chungfo Fan.

II. Инспекция на месте и долгосрочный отбор: от лабораторных исследований до проверки на трассе.

Осенью 2023 года директор по исследованиям и разработкам компании Ruidong Future возглавил команду, посетившую производственную базу китайской компании Chungfo Fan в Дунгуане. Они привезли три своих самых «экстремальных» устройства: переделанный из бензинового двигателя в электрический внедорожник в масштабе 1/5 (пиковая мощность 8 кВт), внедорожный грузовик для пустыни (способный развивать скорость 120 км/ч) и модель квадрокоптера для защиты растений.

Основной вопрос проверки: не «Есть ли у вас вентиляторы?», а «Смогут ли ваши вентиляторы выдержать суровые условия эксплуатации?»

Инженерная команда Chungfo Fan не спешила показывать каталоги продукции. Вместо этого они пригласили клиента непосредственно в лабораторию испытаний на надежность, где клиент стал свидетелем:

Испытание солевым туманом: Вентиляторы работали непрерывно в течение 96 часов в 5%-ном растворе NaCl. Коррозия корпуса не обнаружена, ротор стабилен.

Резкий перепад температур: вентиляторы были перемещены непосредственно из морозильной камеры с температурой -40℃ в печь с температурой 85℃, запустившись мгновенно и не заклинив.

Имитационный вибрационный стенд для бездорожья: Вентиляторы работали в течение 72 часов на стенде с частотой вибрации 20–200 Гц и ускорением 5g, имитируя сильную тряску внедорожника на каменистой трассе.

После осмотра инженер заказчика заметил: «Нам не нужны идеальные лабораторные данные. Нам нужны вентиляторы, которые продолжают вращаться после воздействия грязи, химикатов и высокотемпературной жидкости».

Отбор участников долгосрочного сотрудничества: всесторонний охват с 2006 по 4010 год.

На основе строгих критериев соответствия обе стороны завершили разработку линейки микроосевых вентиляторов постоянного тока, оснащенных двойными шариковыми подшипниками (для устойчивости к вибрации и высоким температурам) и усиленными рабочими колесами из инженерного пластика (для предотвращения растрескивания при высоких скоростях вращения).

Особое примечание: Для моделей внедорожников масштаба 1/5 и некоторых высокоскоростных внедорожных моделей заказчик также использует вентилятор 3015 12 В постоянного тока. Этот вентилятор толщиной 15 мм обеспечивает более высокое статическое давление (до 8,2 мм вод. ст.), чем стандартный 3010, эффективно проникая в глубокий источник тепла внутри обмоток статора двигателя.

Кроме того, заказчик прямо потребовал, чтобы вентиляторы стабильно работали в диапазоне 10000–15000 об/мин. Вентиляторы Chungfo используют встроенный датчик Холла с замкнутым контуром управления, чтобы гарантировать, что даже при колебаниях напряжения питания (например, при падении напряжения LiPo-аккумулятора с 8,4 В до 6,0 В) вентилятор будет поддерживать минимальную заданную скорость, предотвращая снижение производительности.

Описание товаров

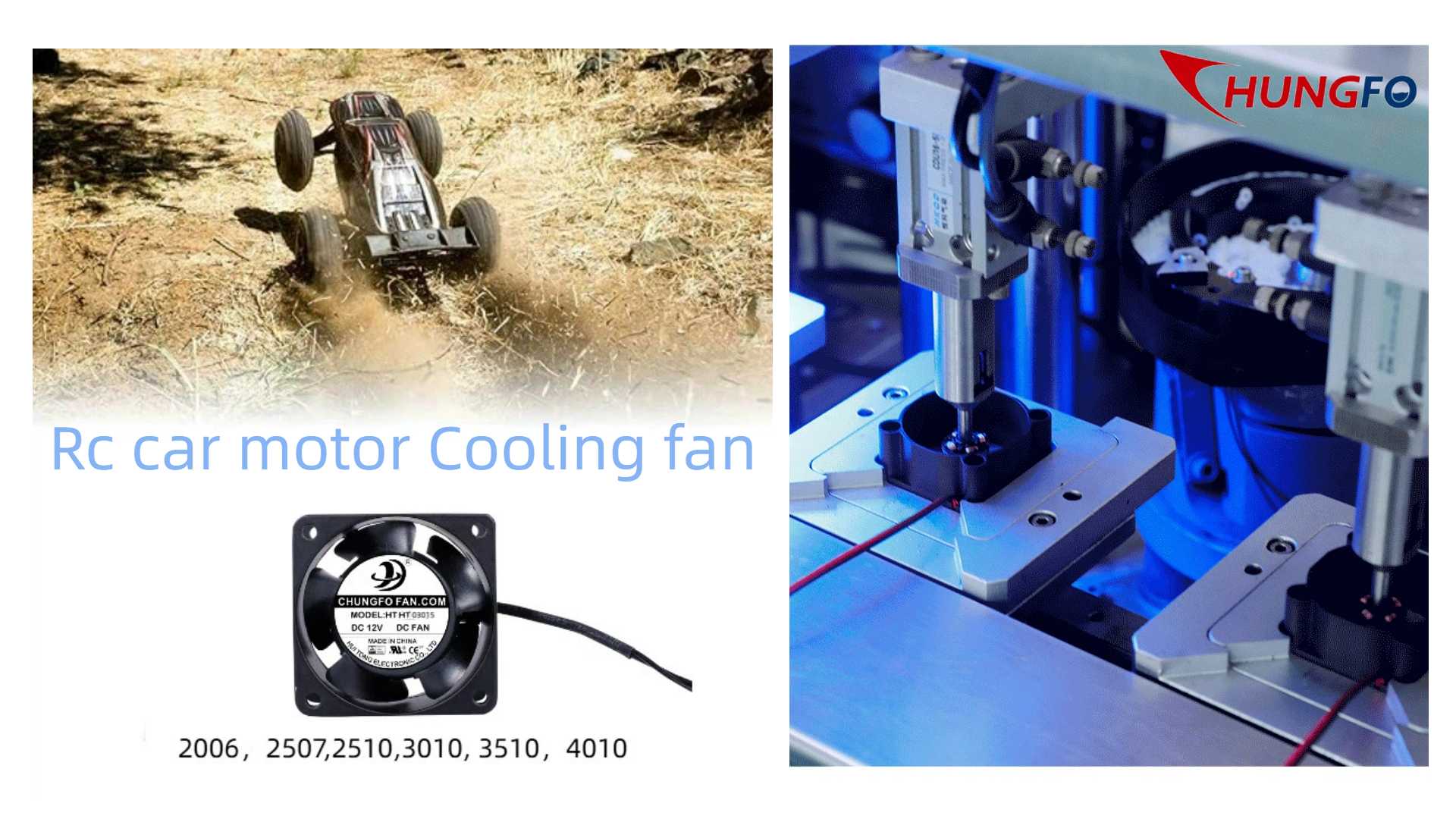

вентилятор охлаждения радиоуправляемой машинки На шасси внедорожника масштаба 1/8 вентилятор Frame 3010 установлен непосредственно над радиатором регулятора скорости. Когда ток двигателя достигает 60 А во время подъема, вентилятор автоматически включается на полную скорость, снижая температуру регулятора скорости с 78℃ до 52℃.

вентилятор охлаждения двигателя радиоуправляемой машины Для бесщеточного двигателя внедорожного грузовика заказчик использует систему из двух вентиляторов 3510, установленных непосредственно над корпусом двигателя, обеспечивающую поток воздуха 12 CFM и поддерживающую температуру двигателя ниже 65℃ после трех последовательных циклов работы от аккумуляторных батарей.

Вентилятор 3015 12 В постоянного тока Внутри герметичного отсека ESC модели дрона для защиты растений вентилятор 3015 работает на полной скорости 15000 об/мин, обеспечивая достаточное статическое давление для преодоления внутренних препятствий в проводке и гарантируя, что температура перехода модуля IGBT остается ниже безопасного предела в 105℃.

III. Производственные возможности: «Прецизионная производственная линия» для микровентиляторов.

После осмотра производственной линии сомнения компании Ruidong Future относительно производительности и стабильности полностью развеялись. Компания China Chungfo Fan создала специализированную гибкую автоматизированную производственную линию для микровентиляторов охлаждения (особенно для серий 20-40 мм).

1. Автоматизированная намотка и сборка статора

Традиционная ручная намотка приводит к неравномерному количеству витков и высокоскоростному рассеиванию. Компания Chungfo Fan использует 6-осевые полностью автоматические намоточные станки для точной намотки статора в сочетании с контролем качества с помощью ПЗС-матрицы, что гарантирует погрешность подсчета витков менее 0,5% на партию. Это напрямую гарантирует стабильность динамической балансировки в высокоскоростном диапазоне 10000–15000 об/мин.

2. Прецизионная запрессовка с двойным шарикоподшипником

Для применения в радиоуправляемых моделях и дронах с высокой вибрацией во всех вентиляторах используются импортные двухрядные шарикоподшипники. Производственная линия оснащена специализированными прессами для подшипников с точностью давления ±0,5 Н, что предотвращает повреждение внутреннего кольца. Затем проводится размагничивание и очистка, а объем смазки автоматически взвешивается микровесами (погрешность ±0,002 г), что обеспечивает срок службы подшипников, превышающий 50 000 часов (теоретически).

3. Полностью автоматическая динамическая балансировка рабочего колеса

Высокоскоростные вентиляторы больше всего опасаются эксцентриситета рабочего колеса. Компания Chungfo Fan внедрила немецкий станок динамической балансировки Schenck, позволяющий выполнять одно- или двухплоскостную динамическую балансировку каждого рабочего колеса с остаточным дисбалансом ≤0,02 г·мм. Это обеспечивает минимальную вибрацию на полной скорости 15000 об/мин, что напрямую продлевает срок службы подшипников и двигателя.

4. Онлайн-тестирование на работоспособность и функциональное тестирование

В конце каждой производственной линии находится 4-часовой онлайн-туннель для проверки работоспособности вентиляторов, работающих при 125% от номинального напряжения. Затем они поступают на станцию функционального тестирования, где с помощью лазерных тахометров и аэродинамических труб проверяется фактическая скорость вращения (в пределах 10000-15000 об/мин), воздушный поток, ток и уровень шума. Несоответствующие изделия автоматически отбраковываются с сохранением данных для отслеживания.

5. Гибкая возможность переключения

Учитывая, что заказчик использует до 6 моделей от 2006 до 4010, производственная линия Chungfo Fan может выполнить переналадку за 15 минут (замена приспособлений, корректировка программ), что позволяет осуществлять смешанное производство нескольких видов продукции небольшими партиями и в больших объемах, идеально удовлетворяя потребности заказчика в нескольких моделях и нерегулярном пополнении запасов.

IV. Почему выбирают нас? – Пять факторов, влияющих на принятие решения компанией Ruidong Future.

После оценки нескольких поставщиков вентиляторов, включая тайваньские и японские компании, компания Ruidong Future в конечном итоге выбрала китайскую компанию Chungfo Fan в качестве своего эксклюзивного поставщика микроохлаждающих вентиляторов. Их решение было основано на следующих факторах:

1. Качество продукции: от «функциональности» к «долговечности»

Результаты испытаний: Вентиляторы Chungfo Fan показали в 2,3 раза большее среднее время безотказной работы (MTBF) по сравнению с вентиляторами других марок в ходе испытаний, имитирующих погружение внедорожника в грязь и вибрацию.

Специальная степень защиты IP: для дронов, предназначенных для защиты предприятий, компания Chungfo Fan предложила специальную версию с классом защиты IP56 (пыленепроницаемость и защита от мощных струй воды), в то время как стандартные промышленные вентиляторы обычно имеют класс защиты IP54.

Полная сертификация: Все поставляемые вентиляторы имеют сертификаты CE, UL, TÜV и CCC, а также соответствуют требованиям REACH и RoHS, что гарантирует беспрепятственный экспорт.

2. Двадцатилетний опыт: от бытовой техники до экстремальных видов спорта.

Компания China Chungfo Fan, основанная в 2003 году, первоначально производила вентиляторы для кондиционеров Midea и Chigo, накопив глубокие знания в области проектирования воздушных потоков, шумоподавления и долгосрочной надежности. В 2008 году компания вышла на рынок автомобильной электроники (поставляя вентиляторы автомобильного класса для Hitachi), а в 2015 году расширила ассортимент, включив в него спортивное оборудование и интеллектуальные устройства. 20-летний опыт в области охлаждения означает, что Chungfo Fan знает, как справляться с сочетанием «высокая температура + вибрация + пыль» — повседневной реальностью радиоуправляемых моделей и дронов.

3. Высокое соотношение технического персонала: Индивидуальный подход — это не просто лозунг.

Компания Chungfo Fan может похвастаться тем, что более 30% ее сотрудников занимаются исследованиями и разработками, а также техническими вопросами (средний показатель по отрасли составляет ~10-15%). Когда компания Ruidong Future впервые запросила вентилятор Frame 2006, работающий с уровнем шума ниже 28 дБА при 10000 об/мин, инженеры-гидродинамики Chungfo Fan в течение двух недель подготовили образец, оптимизировав угол наклона и количество лопастей, и достигли измеренного уровня шума в 27,3 дБА. Такая скорость реакции поразила заказчика.

4. Крупные партнерства с брендами: «Передача доверия» в интересах качества.

В ходе аудита поставщиков заказчик особо отметил, что компания Chungfo Fan на протяжении длительного времени поставляет продукцию следующим известным отечественным и зарубежным брендам:

Midea (строгие требования к долгосрочным поставкам бытовой техники)

Чиго (мастер баланса затрат и эффективности)

Samsung (требует чрезвычайно высокой бесшумности и срока службы микровентиляторов)

Hitachi (надежность автомобильного класса)

Долгосрочное партнерство с этими брендами означает, что система качества, возможности доставки и послепродажное обслуживание компании Chungfo Fan были подтверждены ведущими мировыми компаниями.

5. Послепродажное обслуживание: больше, чем просто «гарантия»

Круглосуточная техническая поддержка: Когда компания Ruidong Future столкнулась с помехами от вентилятора в ШИМ-сигналах во время отладки системы управления полетом, инженер FAE компании Chungfo Fan выехал на место к заказчику ночью и решил проблему, добавив конденсаторы для фильтрации электромагнитных помех.

Соглашение о складском хранении: Компания Chungfo Fan заключила с клиентом соглашение об управлении запасами поставщиком (VMI), позволяющее осуществлять ежемесячные скользящие списания и круглосуточную отправку срочных заказов.

Анализ причин отказов: Для всех возвращенных дефектных изделий компания Chungfo Fan предоставляет подробные отчеты 8D, включая анализ с помощью сканирующего электронного микроскопа и металлографические поперечные сечения, что помогает клиенту улучшить конструкцию своих изделий (например, обнаружить, что чрезмерно толстое покрытие корпуса двигателя вызвало деформацию вентилятора после установки).

V. Эпизоды сотрудничества: от «невозможного» к «готовому решению»

Любое глубокое сотрудничество сопряжено с трудностями. Компания Ruidong Future и Чунфо Фань столкнулись с рядом серьезных препятствий, которые в конечном итоге продемонстрировали способность Чунфо Фаня решать проблемы.

Эпизод 1: «Вентилятор на самом деле сильнее нагрел мотор?»

Проблема: При первом тестировании вентилятора охлаждения радиоуправляемой машины на внедорожнике масштаба 1/5 клиент обнаружил, что после установки вентилятора Chungfo Fan 3510 температура двигателя была на 5℃ выше, чем без вентилятора.

Анализ: Инженеры компании Chungfo Fan прибыли на место и использовали тепловизор. Они обнаружили, что, хотя выходное отверстие вентилятора было направлено в сторону задней части двигателя, эта область была полностью закрыта пылезащитным кожухом. Горячий воздух не мог выходить наружу, создавая рециркуляцию тепла — вентилятор направлял собственное тепловое излучение двигателя обратно на статор.

Решение: В течение трёх дней компания Chungfo Fan разработала направляющий воздуховод (напечатанный на 3D-принтере для проверки), который заставлял поток воздуха от вентилятора забираться с передней стороны двигателя и выходить с боков. Они также перешли на вентилятор постоянного тока 3015 12 В с более высоким статическим давлением, работающий на частоте 14000 об/мин. Повторные испытания показали снижение температуры двигателя на 18℃. Проблема была решена, и эта конфигурация стала стандартной для заказчика.

Эпизод 2: Высокочастотная вибрация дрона вызывает преждевременный выход из строя подшипников

Проблема: Клиент сообщил, что примерно через 30 часов работы около 2510 вентиляторов на сельскохозяйственных дронах начали издавать «скрежетающие» звуки, а затем и заклинили. Частота отказов составила приблизительно 5%.

Анализ: Компания Chungfo Fan доставила неисправные устройства в лабораторию для спектрального анализа и разборки. Было обнаружено, что частота вращения пропеллера дрона (~110 Гц) близка к собственной частоте подшипника вентилятора, вызывая резонанс, который привел к аномальному износу шариков в фиксаторе. Кроме того, хотя химические вещества напрямую не попадали внутрь, высокая влажность (относительная влажность > 85%) привела к поглощению влаги и деградации смазочной массы.

Решение:

Регулировка предварительной нагрузки подшипника: добавлены волнообразные пружинные шайбы для увеличения осевой предварительной нагрузки, что смещает ее от резонансной частоты.

Улучшение смазки: перешли на смазку Kluber NB52 с более широким температурным диапазоном и лучшей водостойкостью.

Улучшение материала рабочего колеса: для обеспечения высокой влажности материал рабочего колеса был заменен с PBT на PA66+GF30 (армированный 30% стекловолокна) для повышения влагостойкости.

После внесения усовершенствований 500 замененных вентиляторов непрерывно работали в течение 200 часов на территории заказчика без единого сбоя.

Эпизод 3: Экстренные авиаперевозки грузов во время кризиса дефицита

Проблема: Заказчик готовился к Нюрнбергской выставке игрушек (крупнейшей в мире выставке радиоуправляемых моделей). За неделю до отъезда он внезапно обнаружил нехватку товара и срочно нуждался в доставке 600 вентиляторов моделей 2006 и 2507 в Шэньчжэнь для консолидации в течение 5 дней.

Решение: Компания Chungfo Fan активировала процедуру обработки экстренных заказов — приостановив производство несрочных изделий, работая в две смены в течение 36 часов для завершения производства, а также организовав выделенный грузовик SF Express для прямой доставки из Дунгуаня в аэропорт Шэньчжэня рано утром. Вентиляторы были доставлены на день раньше, что обеспечило успешное проведение выставки и получение крупного европейского заказа для заказчика. После этого инцидента заказчик оценил компанию Chungfo Fan как «Лучшего поставщика года по оперативности».

VI. Продолжающееся сотрудничество и перспективы на будущее

Сегодня все высококлассные внедорожники, радиоуправляемые автомобили и модели дронов для защиты сельскохозяйственных растений от Ruidong Future стандартно оснащаются микровентиляторами охлаждения от китайской компании Chungfo Fan. Заказчик даже приглашает инженеров Chungfo Fan к участию в разработке новых продуктов для совместной разработки путей воздушного потока и выбора вентиляторов.

Благодаря линейке продукции, включающей модели 2006, 2507, 2510, 3010, 3510, 4010 и высокопроизводительный вентилятор 3015 12 В постоянного тока, компания Chungfo Fan не только решила проблему клиентов, связанную с «срабатыванием защиты от перегрева и потерей управления», но и помогла им создать конкурентное преимущество на рынке благодаря «долговечности и устойчивости к высоким температурам».

От каменистых горных троп до скоростных заездов по пустыне и точного опрыскивания сельскохозяйственных угодий — за каждым устройством Ruidong Future мощный прохладный ветерок, создаваемый китайским вентилятором Chungfo Fan, бесшумно защищает это горячее «сердце».

О китайском фане Чунфо

Компания China Chungfo Fan специализируется на предоставлении эффективных тепловых решений для различных отраслей промышленности. Ее продукция включает в себя вентиляторы постоянного и переменного тока, воздуходувки и моторные системы, широко используемые в бытовой технике, медицинском оборудовании, автомобильной промышленности, спортивном оборудовании, интеллектуальных устройствах и других областях.

Компания ориентирована на потребности клиентов, предлагая комплексные услуги от проектирования и разработки до серийного производства и доставки. Она может проводить индивидуальную оптимизацию для различных сценариев применения, обеспечивая баланс между воздушным потоком, уровнем шума, сроком службы и энергоэффективностью. Благодаря непрерывным технологическим инновациям и строгому контролю качества, ее продукция демонстрирует стабильные характеристики на мировых рынках.

Используя передовое испытательное оборудование, такое как аэродинамические трубы, установки для испытаний на коррозию в солевом тумане, камеры для испытаний в условиях высоких и низких температур, а также шумовые лаборатории, компания может точно оценивать воздушный поток, статическое давление, срок службы и стабильность, обеспечивая долговременную надежную работу в сложных условиях эксплуатации. Компания полностью внедрила системы управления ISO9001, ISO14001 и IATF16949, а ее продукция сертифицирована по стандартам CE, UL, TÜV и CCC, соответствуя экологическим стандартам REACH и RoHS.

В настоящее время компания установила долгосрочные партнерские отношения с известными отечественными и международными брендами, включая Midea, Chigo, Samsung и Hitachi, постоянно создавая ценность для клиентов благодаря высококачественной продукции и профессиональным услугам.
