Пролог: Технический диалог по всей Евразии

В сфере оборудования для коммерческих кухонь немецкие компании всегда славились своей «точностью, аккуратностью и систематизацией». Компания HOBART GmbH (псевдоним, используемый для защиты конфиденциальности клиентов, хотя ее бизнес-модель полностью соответствует реальной компании), расположенная в Баварии, является ярким тому примером. Компания не просто производит посудомоечные машины; она позиционирует себя как «эксперт по системным решениям» для мойки посуды на коммерческих кухнях. Их философия заключается в обеспечении клиентам эффективного, гигиеничного, экономичного и беспроблемного процесса мойки за счет интеграции качественного оборудования, специализированных химикатов, цифровых услуг и гибких бизнес-моделей.

В 2023 году, при модернизации своих посудомоечных машин нового поколения, команда разработчиков HOBART столкнулась с давней технической проблемой: теплоотводом и гидроизоляцией в условиях высокой температуры и влажности в моечном цехе. Традиционные осевые вентиляторы, работающие непрерывно в суровых условиях, превышающих 60°C при почти насыщенной относительной влажности, часто испытывали заклинивание подшипников, короткие замыкания обмоток или резкое падение воздушного потока всего после 3000 часов работы. Это не только приводило к простоям посудомоечных машин и снижению эффективности очистки, но и могло вывести из строя основные электронные модули управления из-за плохого теплоотвода, что серьезно нарушало обещание компании «System Solution Expert» обеспечить «эффективность и беспроблемность» для клиентов.

Так начался глобальный поиск поставщиков по всей Евразии. Команды HOBART по закупкам и техническим вопросам, руководствуясь строгими немецкими стандартами, проводили отбор партнеров по всему миру. В конечном итоге они остановили свой выбор на китайской компании Chungfo Fan, расположенной в дельте реки Чжуцзян. После трех раундов выездных проверок завода, лабораторных сравнительных испытаний и трех последовательных месяцев проверки надежности, HOBART приняла решение использовать вентилятор Crossflow EC Fan 30290 в качестве стандартной системы охлаждения для всей своей серии коммерческих посудомоечных машин, подписав пятилетнее рамочное соглашение.

В данной статье будет подробно описан этот образцовый пример китайско-германского сотрудничества в производственной сфере по шести направлениям: происхождение сотрудничества, характеристики продукции, возможности производственных линий, причины выбора, этапы и решения, а также расширение ценности.

Глава 1: Расшифровка потребности – Строгая логика немецкого «эксперта по системным решениям»

Чтобы понять, почему HOBART в конечном итоге выбрала компанию Chungfo, необходимо сначала разобраться в ее уникальной бизнес-модели.

В число клиентов HOBART входят крупные центральные кухни отелей, сети ресторанов, школьные столовые, центры общественного питания при больницах и многие другие. Для этих клиентов каждая минута простоя посудомоечной машины означает невозможность повторной обработки сотен тарелок, что потенциально может нарушить всю цепочку поставок продуктов питания. Поэтому позиционирование HOBART как «эксперта по системным решениям» — это не просто слоган, а реальный результат, основанный на четырех столпах:

Качественная фурнитура: сама посудомоечная машина должна иметь срок службы, соответствующий коммерческим стандартам (более 10 лет), и отказоустойчивую конструкцию ключевых компонентов.

Специализированные химические вещества: поставка низкопенных, высокоэффективных, экологически чистых моющих средств и ополаскивателей.

Цифровые сервисы: Мониторинг температуры воды, концентрации моющего средства и состояния оборудования в режиме реального времени с помощью датчиков IoT, позволяющий заблаговременно предупреждать о неисправностях.

Гибкие бизнес-модели: Предложение различных вариантов, таких как лизинг, оплата за мойку и пакеты услуг полного цикла, позволяет клиентам сосредоточиться на своем основном бизнесе в сфере общественного питания.

В этой замкнутой бизнес-системе надежность любой подсистемы имеет решающее значение. Вентилятор охлаждения электронного блока управления посудомоечной машины может показаться незначительным, но он напрямую определяет срок службы цифровой платы управления, инвертора и силовых модулей. В технической спецификации HOBART для этого вентилятора установлены пять жестких требований:

Высокая термостойкость: диапазон рабочих температур окружающей среды от -10°C до +70°C, непрерывная работа при 65°C в течение 20 000 часов без сбоев.

Водонепроницаемость и влагостойкость: Должна обеспечивать степень защиты не ниже IP54, предотвращая проникновение высокотемпературного пара внутрь посудомоечной машины.

Высокая пропускная способность воздуха при низком уровне шума: поток воздуха ≥200 CFM, уровень шума ниже 50 дБ(А), подходит для использования на открытой кухне.

Энергоэффективность и регулировка скорости: поддержка регулирования скорости 0-10 В или ШИМ, совместимость с двигателями EC и общая энергоэффективность, соответствующая директивам ЕС ERP.

Срок службы и гарантия: Расчетный срок службы ≥50 000 часов, гарантийный период не менее 3 лет.

Прежде чем оценивать продукцию Chungfo, компания HOBART протестировала вентиляторы трех европейских и двух азиатских производителей. Европейские бренды соответствовали заявленным характеристикам, но были чрезвычайно дорогими, а сроки поставки составляли до 12 недель; азиатские бренды имели ценовые преимущества, но, как правило, не проходили испытания на водонепроницаемость при высоких температурах и высокой влажности. Затем они увидели вентилятор Chungfo 30290 Crossflow EC.

Глава 2: Основной продукт – Технический анализ вентилятора Crossflow EC 30290

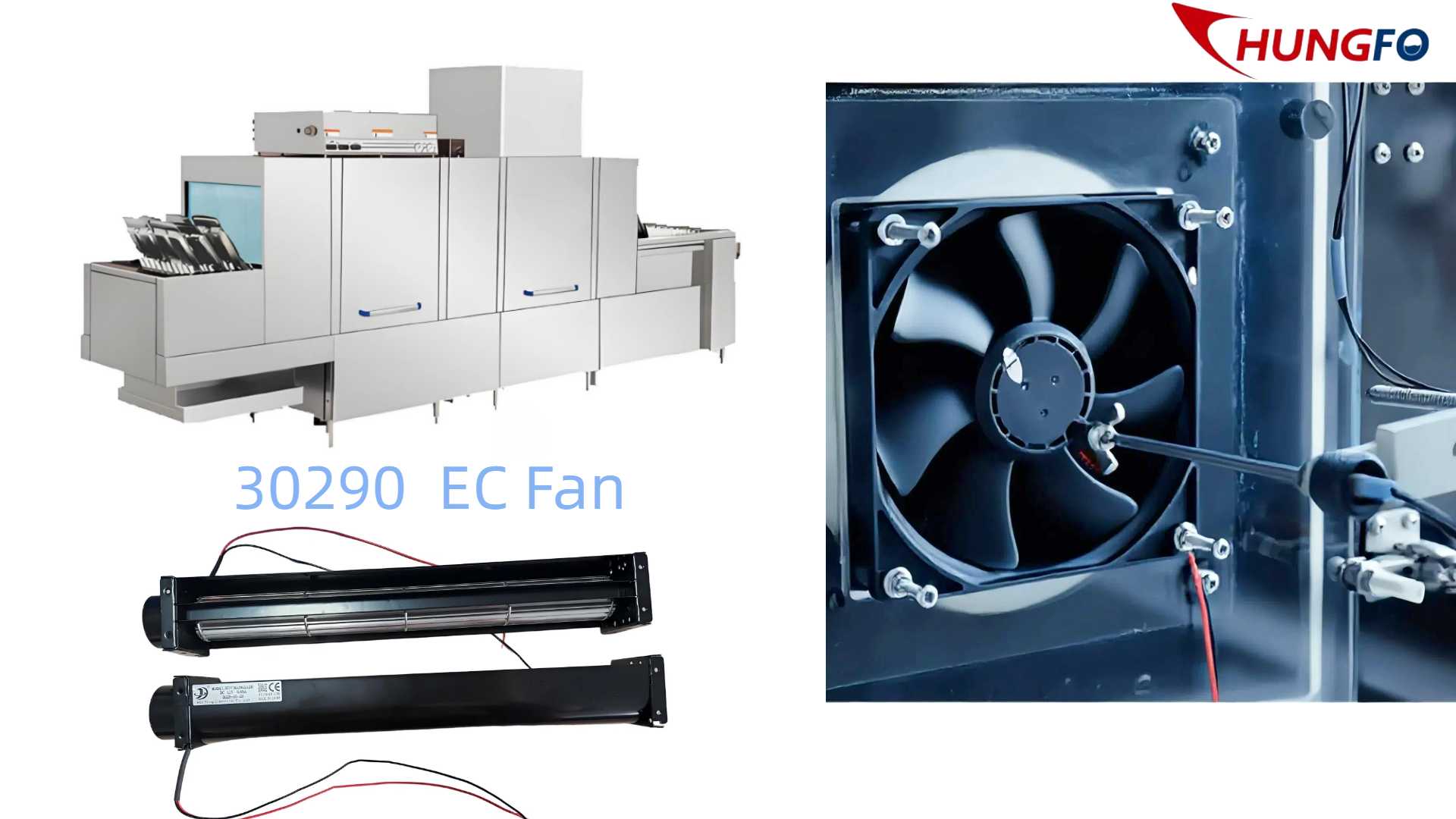

Вентилятор поперечного потока 30290 EC — это флагманский продукт, специально разработанный китайской компанией Chungfo Fan для работы в условиях высоких температур и высокой влажности, например, в промышленных посудомоечных машинах, паровых шкафах и микроволновых печах. В названии «30290» указывается диаметр ротора 30 мм и длина 290 мм, а «EC» означает использование высокоэффективного бесщеточного двигателя постоянного тока с внешним ротором.

I. Зачем нужен вентилятор с поперечным потоком?

В традиционных промышленных посудомоечных машинах чаще всего используются осевые или центробежные вентиляторы. Осевые вентиляторы Несмотря на высокий воздушный поток, центробежные вентиляторы имеют низкое статическое давление и могут создавать локальные вихри, поскольку воздух напрямую воздействует на плату управления. Центробежные вентиляторы обеспечивают высокое давление, но они громоздки и шумны. Вентилятор поперечного потока Обладает уникальными преимуществами: воздух дважды радиально проходит через рабочее колесо, образуя плоскую, равномерную, протяженную ламинарную воздушную завесу. Эта завеса идеально подходит для установки в узком отсеке электронного управления на верхней части посудомоечной машины, обеспечивая равномерное охлаждение по всей длине панели управления без застойных зон.

Инженер отдела исследований и разработок компании HOBART после сравнительных испытаний отметил: «Вентилятор поперечного потока Chungfo 30290 снизил разницу температур внутри шкафа управления с ±8°C до ±2°C. Это революционное улучшение для увеличения срока службы электролитических конденсаторов и модулей IGBT».

II. Энергоэффективность и интеллектуальные возможности электродвигателя

В этом вентиляторе используется электродвигатель постоянного тока с электронным управлением (EC-двигатель), оснащенный интеллектуальным чипом управления, что позволяет экономить 40-60% энергии по сравнению с традиционными двигателями переменного тока. Цифровая сервисная система HOBART может напрямую регулировать скорость вращения вентилятора с помощью ШИМ-сигналов, динамически модулируя поток охлаждающего воздуха в зависимости от загрузки посудомоечной машины в режиме реального времени (объем мойки, температура воды, температура окружающей среды). Например, в режиме ночного ожидания вентилятор работает бесшумно на скорости 20%, поддерживая избыточное давление для предотвращения попадания пыли; в часы пиковой нагрузки он работает на полной скорости, чтобы предотвратить перегрев электронной системы управления.

III. Прорыв в технологии водонепроницаемых охлаждающих вентиляторов.

Для команды HOBART это было самым впечатляющим моментом. Компания Chungfo владеет до 12 патентами на полезные модели в области водонепроницаемых вентиляторов охлаждения. Вентилятор поперечного потока 30290 EC имеет тройную водонепроницаемую конструкцию:

Заливка статора компаундом: Вся обмотка статора полностью герметизируется эпоксидной смолой с высокой теплопроводностью, что предотвращает попадание влаги на обмотки.

Лабиринтное уплотнение вала: между вращающимся валом и корпусом подшипника расположены три извилистых лабиринтных канавки, которые в сочетании с пищевой смазкой предотвращают попадание воды даже при использовании струи воды под высоким давлением.

Дренажные отверстия и направляющие канавки: Дренажные отверстия расположены в нижней части корпуса, что позволяет быстро отводить случайный конденсат, не допуская его скопления внутри двигателя.

По результатам испытаний, проведенных независимой лабораторией (отчет № CF-WT-30290-2309), после 1000 часов непрерывной работы в паровой среде при температуре 70°C сопротивление изоляции вентилятора оставалось выше 100 МОм, что соответствует степени защиты IP56 (уровень пылезащиты 5, уровень водонепроницаемости 6), значительно превосходя требования HOBART к степени защиты IP54.

IV. Измеренные данные

Параметры: Вентилятор поперечного потока 30290 EC, требования HOBART, средние отраслевые показатели.

Максимальный воздушный поток: 235 CFM ≥200 CFM 180 CFM

Максимальное статическое давление: 12 мм вод. ст. ≥10 мм вод. ст. 8 мм вод. ст.

Уровень шума: 48 дБ(А) на расстоянии 1 м ≤50 дБ(А) 55 дБ(А)

Максимальная рабочая температура: 75°C, 70°C, 60°C

Степень защиты: IP56 IP54 IP44

Расчетный срок службы: 60 000 часов 50 000 часов 30 000 часов

Именно эти результаты, превзошедшие ожидания, побудили компанию HOBART решительно включить вентилятор поперечного потока EC 30290 в свою глобальную спецификацию материалов (BOM).

Глава 3: Прочная основа – производственная линия крупных промышленных вентиляторов компании China Chungfo

После своего второго визита на завод Chungfo директор по закупкам HOBART написал во внутреннем отчете: «Мы рассматриваем не линию сборки вентиляторов, а систему высокоточного производства, разработанную для обеспечения исключительной надежности».

Компания China Chungfo Fan, основанная в 2004 году, на протяжении 20 лет специализируется исключительно на технологиях производства вентиляторов. Для обеспечения массового и высококачественного производства крупных промышленных вентиляторов, таких как... Вентилятор поперечного потока EC 30290 (Длина 290 мм, диаметр ротора 30 мм – большой размер в категории среднепоточных вентиляторов), компания Chungfo инвестировала в создание специализированной «интеллектуальной производственной линии для поперечнопоточных вентиляторов». Вот основные характеристики этой линии:

I. Полностью автоматизированный цех намотки и установки

Статор двигателя поперечно-поточного вентилятора требует намотки тончайшей медной проволоки. Компания Chungfo внедрила полностью автоматические намоточные станки от японской компании NITTOKU, обеспечивающие точность диаметра проволоки до ±0,002 мм с погрешностью менее 0,5%. По сравнению с ручной намоткой, автоматизация не только исключает риск короткого замыкания между витками, вызванный усталостью рабочих, но и обеспечивает более чем 99,5%-ную стабильность сопротивления и индуктивности меди во всех двигателях. Компания HOBART провела отбор параметров двигателей из трех последовательных партий, в общей сложности 300 вентиляторов, и обнаружила коэффициент вариации (CV) всего 1,2%, что значительно ниже среднего показателя по отрасли в 5%.

II. Динамическая балансировка в режиме онлайн для литых под давлением рабочих колес

Рабочее колесо поперечного вентилятора состоит из десятков лопастей, изготовленных методом литья под давлением. Компания Chungfo использует литьевые машины ARBURG (Германия) и разработала собственные системы контроля давления в пресс-форме для обеспечения равномерной плотности каждой лопасти. Что еще более важно, каждое рабочее колесо проходит испытания на двухплоскостном динамическом балансировочном станке перед сборкой. Поперечный вентилятор 30290 достигает класса динамической балансировки G2.5 (стандарт ISO 1940), с остаточным дисбалансом менее 0,03 г·мм. Это означает, что амплитуда вибрации составляет менее 0,02 мм при вращении вентилятора на высокой скорости (3000 об/мин), что напрямую гарантирует длительную бесшумную работу посудомоечной машины.

III. Полнофункциональная станция для тестирования электродвигателей.

Каждый вентилятор поперечного потока EC 30290 после окончательной сборки должен пройти через автоматизированную испытательную линию длиной 36 метров. Испытания включают в себя:

Испытание на диэлектрическую прочность (1500 В переменного тока, ток утечки <0,5 мА в течение 5 секунд)

Испытание сопротивления изоляции (500 В постоянного тока, >100 МОм)

Проверка мощности и тока (в пределах ±10% от номинального напряжения)

Тест скорости ШИМ (коэффициент заполнения 0-100%, погрешность линейности <2%)

Испытание на водонепроницаемость (имитация условий IP56, распыление воды в течение 10 минут)

Испытание на старение при высокой температуре (непрерывная работа при 75°C в течение 72 часов)

Все данные испытаний автоматически загружаются в систему MES, генерируя уникальный QR-код. Инженеры HOBART могут отсканировать QR-код на любом вентиляторе, чтобы отследить дату его производства, оператора, кривые испытаний и даже поставщика партии эмалированной проволоки.

IV. Чистота и контроль электростатического разряда

Учитывая чувствительность электронных плат управления к пыли и статическому электричеству, цех по сборке вентиляторов поперечного потока на заводе Chungfo работает в соответствии со стандартами ISO 14644-1 класса 8 (чистое помещение класса 100 000). Кроме того, по всей площади уложено антистатическое напольное покрытие, а рабочие носят антистатические браслеты. Аудитор качества HOBART с удивлением обнаружил во время первоначальной проверки завода, что чистота цеха Chungfo даже превосходит чистоту некоторых цехов медицинской электроники европейских поставщиков компании.

V. Мощность и гибкая переналадка

Эта специализированная линия может производить 3000 единиц вентиляторов Crossflow EC 30290 в день. Кроме того, благодаря модульной конструкции оснастки Chungfo, переключение на производство других размеров (например, 25060, 35120) занимает всего 2 часа. Это обеспечивает HOBART огромную гибкость в реагировании на сезонные колебания заказов – в пиковые сезоны Chungfo может временно перевести две линии общего назначения в режим производства вентиляторов Crossflow, достигая пиковой суточной производительности в 6000 единиц.

Глава 4: Незаменимый выбор – Почему именно китайский Чунфо Фань?

В ходе заключительной встречи с компанией HOBART команде Chungfo был задан прямой вопрос: «В Европе также есть отличные производители вентиляторов. Что вы считаете своими основными преимуществами?» Ответы по следующим пяти параметрам в конечном итоге обеспечили победу в борьбе за пятилетний контракт.

I. Качество продукции: от «Соответствует стандартам» до «Превосходит ожидания»

Система управления качеством Chungfo не только сертифицирована по стандарту ISO 9001:2015, но и установила внутренний стандарт «поставки без дефектов», специально разработанный для ветроэнергетической отрасли. Для поперечно-поточного вентилятора EC 30290 компания HOBART требовала среднее время безотказной работы (MTBF) в 50 000 часов. Целевой показатель Chungfo составлял 60 000 часов, и в ходе фактических типовых испытаний 12 случайно выбранных образцов превысили 75 000 часов при ускоренных испытаниях на долговечность. Более того, Chungfo проводит 100% контроль качества каждого изделия, в отличие от стандартного для отрасли отбора проб AQL. Это означает, что HOBART получает вентиляторы, прошедшие все необходимые электрические, шумовые, вибрационные и водонепроницаемые испытания.

II. 20 лет технического опыта, сосредоточенного исключительно на вентиляторах.

Компания China Chungfo Fan была основана в 2004 году и имеет 20-летнюю историю. За эти 20 лет компания занималась только одним: вентиляторами. От первых осевых вентиляторов переменного тока до современных поперечно-поточных вентиляторов с электронным управлением, центробежных воздуходувок и турбовентиляторов, Chungfo накопила более 300 пресс-форм и более 100 патентов. Преимущество такой вертикальной направленности заключается в том, что, столкнувшись с запросом HOBART на создание «среды с высокой влажностью и температурой 70°C», Chungfo не стала начинать с нуля. Вместо этого она использовала решение «вентилятор для высокотемпературной стерилизации», разработанное в 2015 году для японского заказчика медицинского оборудования, из своей существующей технологической библиотеки и адаптировала его всего за три недели. Такая возможность повторного использования технологий недоступна ни крупным компаниям-универсалам, ни стартапам.

III. Высокая доля технического персонала – двигатель инноваций.

Среди 450 сотрудников Chungfo 118 человек, что составляет более 26%, занимаются исследованиями и разработками, а также инженерно-техническим персоналом. Такое соотношение крайне редко встречается в традиционном производстве. Команда состоит из 3 докторов наук (в области гидродинамики, электротехники и материаловедения), 12 магистров и десятков старших инженеров. Техническая команда HOBART однажды провела совместное моделирование: инженеры Chungfo использовали ANSYS Fluent для оптимизации поля потока поперечного вентилятора 30290, увеличив расход воздуха с начальных 210 CFM до 235 CFM и одновременно снизив уровень шума на 2,5 дБ(А). Вся эта оптимизация была выполнена с помощью численного моделирования без создания каких-либо физических прототипов, что сократило цикл разработки на 6 недель.

IV. Подтвержденный опыт работы с крупными мировыми брендами.

Список клиентов Chungfo сам по себе является свидетельством качества. В секторе коммерческого кухонного оборудования Chungfo является давним поставщиком ITW Food Equipment Group (которой принадлежат такие бренды, как Hobart и Traulsen). В сфере промышленной автоматизации компания тесно сотрудничает с Siemens по вопросам вентиляторов для охлаждения двигателей. В медицинском оборудовании она поставляет вентиляторы на заказ для некоторых устройств визуализации от Philips. В бытовой технике компания Miele использует продукцию Chungfo.
