При выборе вентилятор постоянного тока Один из наиболее частых вопросов, которые задают клиенты при использовании в промышленных, электронных или охлаждающих системах: «Нужна ли специальная проводка для вентиляторов постоянного тока?»

Короткий ответ – не обязательно, но конфигурация проводки отличается от традиционной. вентиляторы переменного тока и требует внимания к полярности, напряжению и соединениям управляющих сигналов.

В этой статье объясняется, как подключаются вентиляторы постоянного тока, в чем особенности их установки и как такие компании, как ChangFo, упрощают установку, одновременно повышая производительность и безопасность.

1. Основы: как работает вентилятор постоянного тока

Вентилятор постоянного тока (Direct Current Fan) работает на постоянном токе, который течёт в одном направлении. Он преобразует электрическую энергию в механическую посредством бесщёточного двигателя (BLDC), обеспечивая стабильный воздушный поток и эффективное охлаждение.

В отличие от вентилятора переменного тока, который работает на переменном токе и имеет простые двухпроводные соединения (фаза и нейтраль), вентилятор постоянного тока обычно использует трех- или четырехпроводную схему для точного управления скоростью и мониторинга производительности.

2. Типичные типы проводки вентиляторов постоянного тока

В зависимости от конструкции и области применения вентиляторы постоянного тока доступны с различными конфигурациями проводки:

Двухпроводной вентилятор постоянного тока

Красный провод: Положительный (+)

Черный провод: Отрицательный (–)

Базовое подключение только к электросети; идеально подходит для простых задач по охлаждению.

Трехпроводной вентилятор постоянного тока

Красный: Положительный

Черный: Отрицательно

Желтый или белый: Тахометр (сигнал оборотов) для обратной связи по скорости.

Распространено в электронных и компьютерных вентиляторах охлаждения.

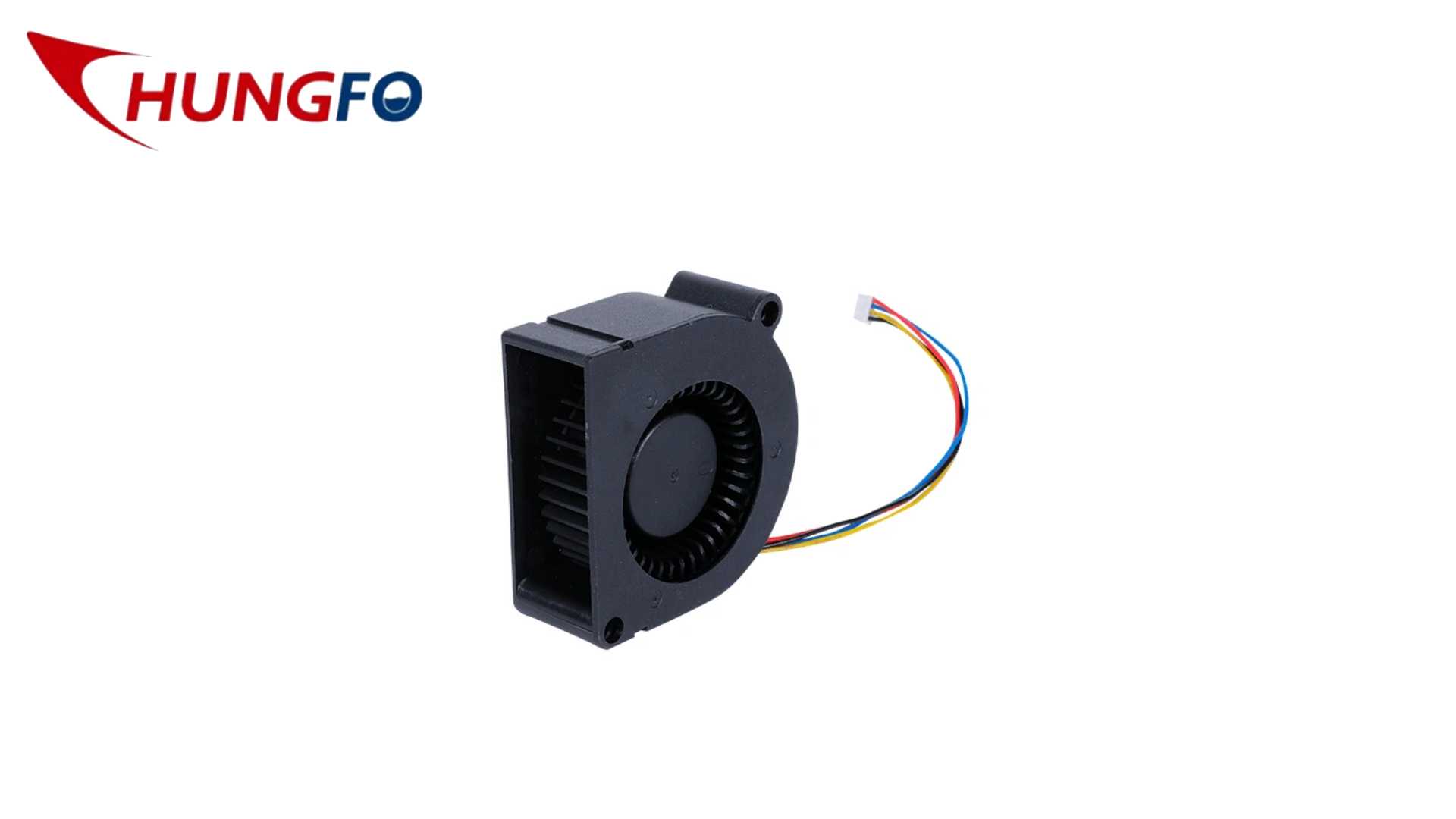

Четырехпроводной вентилятор постоянного тока

Красный: Мощность (+)

Черный: Земля (–)

Желтый: сигнал тахометра

Синий: линия управления ШИМ (широтно-импульсной модуляцией)

Обеспечивает точную регулировку скорости и автоматическую настройку в зависимости от температуры или нагрузки.

Таким образом, хотя вентиляторам постоянного тока не обязательно нужна «специальная» проводка, для их безопасной и эффективной работы необходимы правильные соединения контактов и схемы управления.

3. Напряжение и полярность: основные рекомендации по установке

В отличие от вентиляторов переменного тока, которые допускают широкий диапазон входного напряжения (например, 110–240 В переменного тока), вентиляторы постоянного тока чувствительны к напряжению.

Обычные номинальные напряжения включают 5 В, 12 В, 24 В и 48 В, в зависимости от области применения.

Неправильное подключение, например, обратная полярность или подача неправильного напряжения, может привести к:

Выгорание двигателя

Колебание оборотов

Неисправность контроллера

Для обеспечения надежности большинство промышленных вентиляторов постоянного тока таких производителей, как ChangFo, оснащены защитой от обратной полярности, что гарантирует безопасность вентилятора даже при ошибках в подключении.

4. Вам нужен контроллер или адаптер?

В большинстве случаев для вентиляторов постоянного тока требуется регулируемый источник питания постоянного тока или плата драйвера.

В системах, имеющих только вход переменного тока, для подачи правильного напряжения используется преобразователь переменного тока в постоянный.

Для сложных применений, таких как промышленные вентиляторы охлаждения или интеллектуальные электронные системы, вентиляторы могут подключаться к модулю управления ШИМ или датчику температуры.

Это позволяет автоматически регулировать скорость, что повышает как эффективность охлаждения, так и энергоэффективность.

5. Проводка вентиляторов постоянного и переменного тока: быстрое сравнение

Вентилятор постоянного тока Вентилятор переменного тока

Тип питания Постоянный ток Переменный ток

Общие провода 2~4 провода 2 провода

Диапазон напряжения 5–48 В 110–240 В

Управление ШИМ или напряжением Простое включение/выключение

Обратная связь Сигнал тахометра опционально Нет обратной связи

Типичное применение: электроника, автоматика, прецизионное охлаждение, отопление, вентиляция и кондиционирование воздуха, тяжелое охлаждение

Таким образом, хотя вентиляторы постоянного тока немного сложнее в подключении, они обеспечивают превосходное управление, безопасность и эффективность, что делает их идеальными для современного интеллектуального оборудования.

6. Оптимизированные с точки зрения электропроводки решения для вентиляторов от ChangFo

В компании ChangFo Electronic Technology Co., Ltd. мы понимаем, что клиенты ценят как производительность, так и простоту установки.

Вот почему все производимые нами вентиляторы постоянного тока, охлаждающие вентиляторы и промышленные вентиляторы рассчитаны на простоту подключения, стабильный допуск напряжения и интеграцию по принципу «подключи и работай».

Наши преимущества:

Продуманная конструкция: предварительно маркированные провода с цветными инструкциями.

Безопасность: встроенная защита от обратной полярности и перегрузки по току.

Пользовательские варианты напряжения: 5 В, 12 В, 24 В, 48 В доступны для различных систем.

Гибкое управление: поддерживает ШИМ, регулировку напряжения или управление на основе температуры.

Независимо от того, интегрируете ли вы вентилятор в систему печатной платы, промышленный шкаф управления или высокопроизводительный силовой модуль, вентиляторы ChangFo гарантируют надежность от подключения до эксплуатации.

7. Заключительные мысли

Нужна ли вентиляторам постоянного тока специальная проводка?

Не совсем так, но правильная проводка имеет решающее значение для производительности и долговечности.

Понимание конфигурации проводов вентилятора, напряжения и метода управления обеспечивает простую установку и длительную эксплуатацию.

Поскольку отрасли продолжают стремиться к более интеллектуальному, бесшумному и эффективному охлаждению, ChangFo по-прежнему стремится предоставлять передовые Промышленный вентилятор решения, которые упрощают настройку и обеспечивают исключительные результаты.
