Подшипники скольжения являются одной из старейших и наиболее широко используемых конструкций подшипников в индустрии охлаждающих вентиляторов. Их популярность обусловлена сочетанием простой конструкции, надежной работы при умеренных условиях эксплуатации и конкурентоспособной стоимости производства.

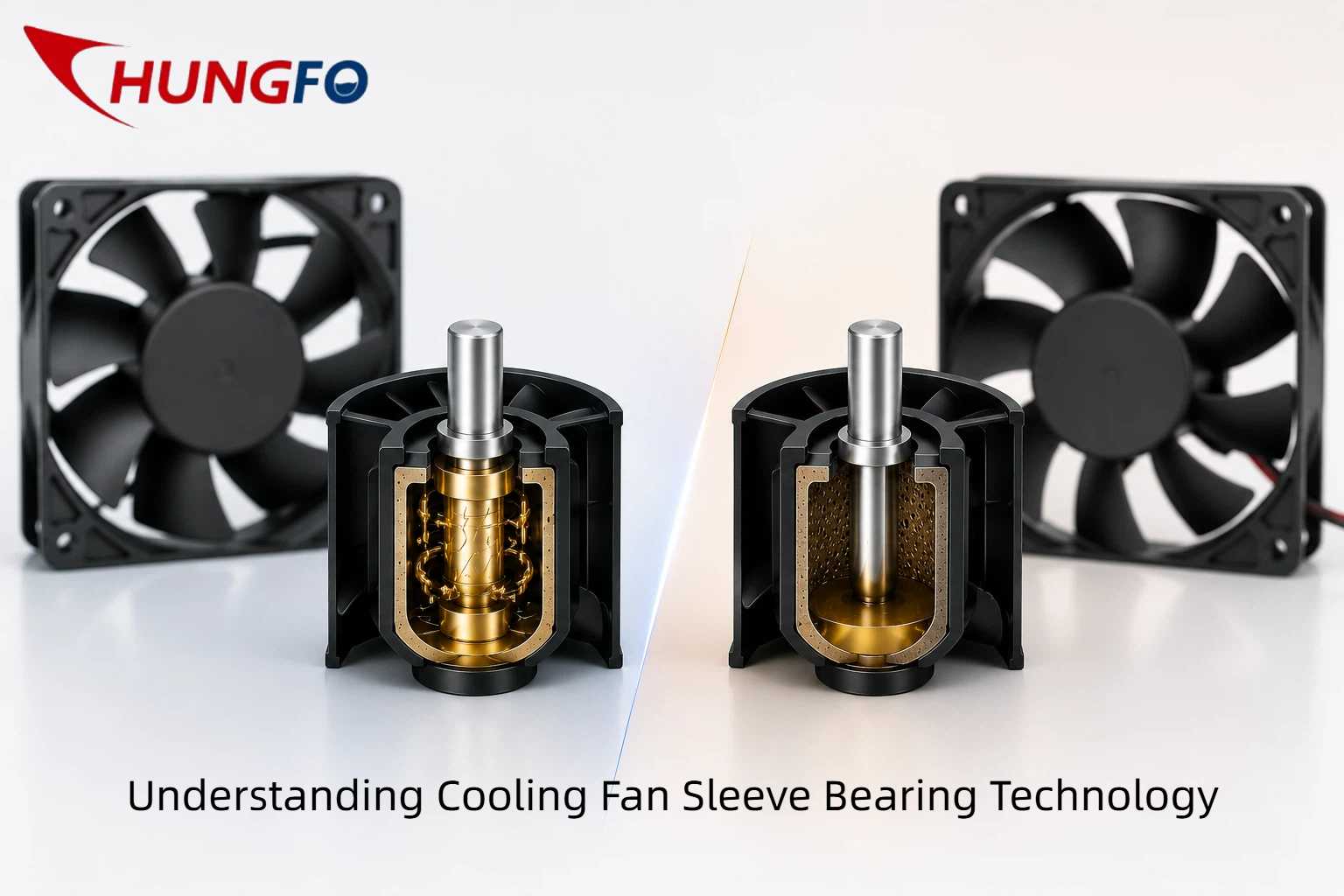

В вентиляторе с подшипником скольжения вал двигателя вращается внутри точно обработанной цилиндрической втулки, изготовленной из пористых металлических материалов. Во время производства эта втулка пропитывается смазочным маслом. Когда вентилятор начинает вращаться, между валом и поверхностью подшипника образуется тонкий слой смазки, уменьшающий прямой контакт металла с металлом.

Поскольку используется относительно небольшое количество компонентов, вентиляторы с подшипниками скольжения экономичны в производстве, при этом обеспечивают плавную работу на ранних этапах срока службы. Их часто выбирают для изделий, где основными факторами являются доступная цена и компактная конструкция.

Многие бытовые приборы, офисное оборудование, образовательная электроника, системы светодиодного освещения, развлекательные устройства и компактные приложения с вентиляторами на 5 вольт продолжают использовать технологию подшипников скольжения, поскольку эти изделия обычно работают при умеренных температурах и прерывистых рабочих циклах. В таких условиях подшипники скольжения могут обеспечивать надежное охлаждение, сохраняя производственные затраты под контролем.

Еще одним преимуществом является относительно тихая работа в новом состоянии. Смазочное масло поглощает небольшие вибрации, возникающие во время вращения, что позволяет многим вентиляторам с подшипниками скольжения достигать низких начальных уровней шума.Эта характеристика делает их привлекательными для изделий, предназначенных для использования внутри помещений, где акустический комфорт имеет большое значение.

Однако производительность подшипника скольжения сильно зависит от поддержания достаточного уровня смазки на протяжении всего срока эксплуатации. Со временем повышенные температуры постепенно ускоряют испарение и окисление смазочного материала. По мере утончения масляной пленки увеличивается трение, что в конечном итоге приводит к повышению уровня шума, увеличению вибрации и сокращению срока службы.

Этот постепенный процесс старения объясняет, почему многие электронные устройства становятся заметно громче после нескольких лет непрерывной работы. Во многих случаях сам двигатель остается исправным, а подшипник просто достигает конца своего эффективного цикла смазки.

Для приложений, требующих периодической работы или ограниченного количества часов ежедневной эксплуатации, подшипники скольжения по-прежнему обеспечивают отличное соотношение цены и качества. Тем не менее отрасли, требующие долгосрочной надежности при непрерывной работе, все чаще начинают использовать более совершенные технологии подшипников, что привело к широкому распространению гидравлических подшипников и современных решений на основе бесщеточных вентиляторов.

Чтобы понять, почему гидравлические подшипники стали все более популярными в современных системах охлаждения, важно сначала признать основное ограничение традиционных подшипников скольжения. Хотя подшипники скольжения могут хорошо работать при умеренных условиях, их система смазки в значительной степени является пассивной. Смазка, хранящаяся внутри подшипника, постепенно уменьшается со временем из-за нагрева, испарения и длительной эксплуатации. По мере снижения уровня смазки увеличивается трение, а общая производительность вентилятора начинает ухудшаться.

Гидравлическая технология подшипников была разработана специально для решения этой проблемы.

На первый взгляд гидравлический подшипник может выглядеть очень похожим на подшипник скольжения. Оба используют смазочное масло и оба поддерживают вращающийся вал внутри цилиндрической конструкции. Однако внутренняя инженерная реализация значительно отличается.

Гидравлический подшипник включает специально разработанные масляные канавки и циркуляционные каналы внутри узла подшипника. Когда вал двигателя вращается, эти канавки создают динамическое давление, которое непрерывно перераспределяет смазку по всей поверхности подшипника. Вместо того чтобы позволять маслу оставаться неподвижным, гидравлическая система активно поддерживает стабильную смазочную пленку вокруг вала во время работы.

Эта непрерывная циркуляция помогает уменьшить прямой контакт между движущимися металлическими компонентами и минимизирует износ в течение длительных периодов эксплуатации.

В результате получается система подшипников, способная сохранять стабильную производительность даже после тысяч часов работы. Это одна из причин, почему гидравлические подшипники все чаще используются в высококачественных вентиляторах постоянного тока, применяемых в требовательных промышленных условиях.

Принцип может показаться простым, но его долгосрочное влияние на надежность является значительным.

Благодаря более равномерному распределению смазки гидравлические подшипники испытывают меньшее трение, выделяют меньше тепла и медленнее теряют производительность. Многие производители указывают срок службы, значительно превышающий показатели сопоставимых конструкций подшипников скольжения при аналогичных условиях эксплуатации.

Для оборудования, которое должно работать непрерывно в течение всего года, эта разница может привести к существенной экономии на обслуживании и замене компонентов.

Изменение уровня шума со временем

Одно из наиболее заметных различий между гидравлическими подшипниками и подшипниками скольжения проявляется после длительной эксплуатации.

Когда оба типа вентиляторов совершенно новые, разница в уровне шума может быть относительно небольшой. В некоторых случаях пользователи вообще не замечают различий в течение первых нескольких месяцев эксплуатации.

Ситуация меняется по мере накопления часов работы.

По мере постепенного уменьшения смазки внутри подшипника скольжения снижается стабильность вращения. Небольшие перемещения вала могут создавать вибрацию, которая затем передается на корпус вентилятора и окружающее оборудование. В результате часто увеличивается гул, дребезжание или механический шум.

Гидравлические подшипники специально разработаны для уменьшения этого эффекта. Благодаря тому что масляная пленка остается более стабильной, движение вала минимизируется, а уровень вибрации дольше остается низким.

Эта характеристика особенно ценна в средах, где снижение шума является приоритетом.

Медицинское оборудование, офисная электроника, устройства умного дома, системы мониторинга безопасности и высококачественные потребительские продукты часто требуют тихой работы на протяжении всего срока службы. В таких приложениях поддержание низкого уровня шума может быть столь же важным, как и обеспечение воздушного потока.

Растущая популярность рынка бесщеточных вентиляторовтакже увеличила спрос на передовые технологии подшипников. Современные бесщеточные двигатели уже устраняют трение и износ, связанные со щетками. В сочетании с гидравлическими подшипниками результатом становится исключительно тихое решение для охлаждения, способное сохранять стабильные акустические характеристики в течение многих лет.

Термостойкость и адаптация к окружающей среде

Тепло является одной из самых серьезных проблем, с которыми сталкивается любой охлаждающий вентилятор.

Парадоксально, но охлаждающие вентиляторы часто устанавливаются в средах, которые сами по себе являются чрезвычайно горячими. Промышленные шкафы управления, блоки питания, аккумуляторные системы, коммуникационное оборудование и зарядные станции могут создавать значительные внутренние температуры.

В таких условиях производительность подшипников становится критически важной.

По мере повышения температуры смазочные материалы естественным образом становятся более жидкими и быстрее испаряются. Традиционные подшипники скольжения более уязвимы к этому процессу, поскольку их система смазки зависит от сохранения масла внутри материала подшипника.

Гидравлические подшипники имеют значительное преимущество, поскольку их динамическая система смазки непрерывно перераспределяет масло во время работы. Это помогает поддерживать более стабильную смазочную пленку даже при колебаниях температуры.

В результате вентиляторы с гидравлическими подшипниками часто демонстрируют большую стабильность в условиях высокой температуры и менее подвержены преждевременному ухудшению характеристик.

Это преимущество становится все более важным по мере того, как электронные устройства продолжают становиться компактнее, одновременно выделяя больше тепла.

Оборудование для искусственного интеллекта, системы периферийных вычислений, оборудование для хранения энергии и инфраструктура зарядки электромобилей требуют надежных решений для управления тепловым режимом, способных работать в сложных условиях окружающей среды. Поэтому многие производители предпочитают вентиляторы с гидравлическими подшипниками при разработке изделий, рассчитанных на длительный срок службы и непрерывную эксплуатацию.

Ориентация установки и надежность

Еще одним фактором, который часто упускают из виду при выборе вентилятора, является ориентация установки.

Не все охлаждающие вентиляторы работают в одинаковом физическом положении. Некоторые устанавливаются вертикально, другие горизонтально, а многие промышленные системы требуют работы вентиляторов под различными углами в зависимости от конструкции оборудования.

Традиционные подшипники скольжения обычно работают лучше всего при вертикальной установке. При горизонтальном монтаже сила тяжести может постепенно влиять на распределение смазки внутри подшипника. В течение длительного времени неравномерная смазка может ускорить износ и сократить срок эксплуатации.

Гидравлические подшипники гораздо менее чувствительны к ориентации установки, поскольку их внутренний механизм циркуляции масла помогает поддерживать смазку независимо от положения вентилятора.

Эта гибкость предоставляет разработчикам оборудования больше свободы при создании систем охлаждения для компактных изделий, где пространство для установки ограничено.

Например, современное коммуникационное оборудование, встроенные промышленные контроллеры и компактные электронные устройства часто требуют нестандартных конфигураций монтажа. В таких ситуациях технология гидравлических подшипников обеспечивает дополнительный уровень надежности, который может способствовать увеличению общего срока службы изделия.

Способность сохранять стабильную производительность при различных ориентациях установки является одной из причин, по которым гидравлические подшипники становятся все более распространенными в передовых решениях для охлаждения в различных отраслях по всему миру.

В следующем разделе мы сравним фактические ожидания по сроку службы вентиляторов с гидравлическими и подшипниками скольжения, рассмотрим спор о соотношении стоимости и ценности, а также изучим, почему такие отрасли, как зарядка электромобилей, медицинское оборудование, холодильные системы и промышленная автоматизация, все чаще выбирают технологию гидравлических подшипников несмотря на более высокую первоначальную цену покупки.

Сравнение срока службы и анализ долгосрочных затрат

При выборе охлаждающего вентилятора многие покупатели естественным образом сосредотачиваются на цене покупки. Хотя первоначальная стоимость является важным фактором, опытные инженеры часто оценивают вентилятор по его полной стоимости владения, а не только по цене продажи.

Такой подход особенно важен при сравнении гидравлических подшипников с подшипниками скольжения.

Вентилятор с подшипником скольжения обычно имеет более низкую цену покупки, поскольку его внутренняя конструкция относительно проста, а производственные затраты ниже. Для изделий, которые работают всего несколько часов в день, это может быть отличным выбором. Бытовая техника, образовательное оборудование, настольные аксессуары и многие потребительские электронные устройства продолжают успешно использовать вентиляторы с подшипниками скольжения, поскольку условия их эксплуатации относительно мягкие.

Однако промышленное оборудование работает по совершенно другой схеме.

Производственные системы, коммуникационная инфраструктура, медицинские устройства, холодильное оборудование и коммерческая автоматизация часто работают двадцать четыре часа в сутки, семь дней в неделю. В таких условиях даже отказ одного вентилятора может потребовать остановки производства, выездного обслуживания, затрат на замену, транспортировку и поддержки клиентов.

Фактические расходы на замену вышедшего из строя вентилятора часто превышают разницу в стоимости между двумя технологиями подшипников.

Гидравлические подшипники были разработаны для снижения этих долгосрочных рисков. Их система динамической смазки замедляет внутренний износ, позволяя вентилятору сохранять стабильную скорость вращения в течение гораздо более длительного периода. Вместо того чтобы учитывать только то, сколько времени вентилятор может работать, инженеры также оценивают, насколько стабильно он функционирует на протяжении всего срока службы.

Охлаждающий вентилятор, который продолжает обеспечивать стабильный воздушный поток после многих лет непрерывной работы, напрямую повышает надежность всей электронной системы.

По этой причине многие производители оборудования теперь рассматривают технологию подшипников как часть общей стратегии качества продукции, а не просто как выбор отдельного компонента.

Какие применения получают наибольшую пользу от гидравлических подшипников?

Различные отрасли имеют разные требования к охлаждению, и ни одна технология подшипников не является идеальной для каждой ситуации. Лучший выбор зависит от рабочей температуры, ожидаемого срока службы, доступности обслуживания и общей ценности изделия.

Вентиляторы с гидравлическими подшипниками особенно хорошо подходят для применений, где надежность имеет критическое значение.

Промышленное автоматизированное оборудование является одним из примеров. Производственные линии часто работают непрерывно с минимальным временем простоя. Стабильное охлаждение защищает приводы двигателей, контроллеры PLC, инверторы и источники питания от чрезмерных температур. Надежный вентилятор постоянного тока для охлаждения помогает поддерживать эффективность производства, одновременно сокращая непредвиденное обслуживание.

Медицинское оборудование является еще одной важной областью применения. Диагностические приборы, лабораторные анализаторы, системы визуализации и устройства мониторинга пациентов требуют стабильного охлаждения, поскольку перегрев может повлиять на точность измерений или стабильность оборудования. Больницы также предпочитают тихое оборудование, что делает малошумные вентиляторы с гидравлическими подшипниками особенно привлекательными.

Коммуникационная инфраструктура предъявляет аналогичные требования к системам охлаждения. Базовые станции, сетевые шкафы, оптоволоконное оборудование и серверные помещения круглосуточно выделяют значительное количество тепла. В таких установках замена вышедшего из строя охлаждающего вентилятора может привести к перебоям в обслуживании и дорогостоящему выездному ремонту. Долговечные гидравлические подшипники помогают снизить эти эксплуатационные риски.

Быстрый рост станций зарядки электромобилей создал еще один расширяющийся рынок для передовых технологий охлаждения. Быстрые зарядные устройства выделяют значительное количество тепла при работе с высокой мощностью, особенно в наружных условиях, подверженных сезонным изменениям температуры. Надежное охлаждение напрямую поддерживаетэффективность зарядки и долговечность электронных компонентов.

Коммерческие холодильные системы также получают преимущества от технологии гидравлических подшипников. Охладители напитков, демонстрационные холодильники, винные шкафы, торговые автоматы и оборудование для холодного хранения используют непрерывный воздушный поток для поддержания стабильной температуры. Поскольку такие системы часто работают каждый час каждого дня, долговечность подшипников становится важным фактором при проектировании.

Где подшипники скольжения по-прежнему предлагают отличную ценность

Хотя гидравлические подшипники обеспечивают множество преимуществ по производительности, подшипники скольжения остаются важной частью современного рынка охлаждающих вентиляторов.

Чувствительные к стоимости потребительские изделия часто не требуют чрезвычайно длительного срока эксплуатации. Телевизор, принтер, настольный органайзер или образовательное устройство могут работать всего несколько часов в день при умеренных условиях окружающей среды.

В таких применениях вентиляторы с подшипниками скольжения продолжают обеспечивать надежное охлаждение, помогая производителям сохранять конкурентоспособные цены.

Компактные электронные изделия с питанием от конфигурации вентилятора 5 вольтявляются еще одним распространенным примером. Портативное оборудование, аксессуары с питанием от USB, мини-проекторы, небольшие сетевые устройства и компактные платы разработки часто ориентируются на низкое энергопотребление, компактные размеры и доступную стоимость.

Для изделий с периодическим графиком работы технология подшипников скольжения продолжает обеспечивать эффективный баланс между производительностью и стоимостью.

Вместо того чтобы считать один тип подшипника универсально превосходящим, профессиональные инженеры подбирают технологию подшипника в соответствии с фактическими требованиями эксплуатации каждого применения.

Почему бесщеточные двигатели изменили индустрию охлаждающих вентиляторов

Технология подшипников является лишь одной частью современной разработки охлаждающих вентиляторов.

За последнее десятилетие технология бесщёточных двигателей преобразила отрасль, повысив эффективность, сократив потребность в обслуживании и увеличив срок службы продукции.

Традиционные щёточные двигатели используют физический контакт между угольными щётками и коммутатором для передачи электрического тока. По мере износа этих компонентов увеличивается трение, снижается эффективность, и в конечном итоге становится необходимым обслуживание.

Бесщёточный вентилятор устраняет это ограничение, заменяя механическую коммутацию электронным управлением. Благодаря отсутствию износа угольных щёток бесщёточные двигатели работают более эффективно, выделяют меньше тепла и значительно повышают долговременную надёжность.

Когда бесщёточные двигатели сочетаются с гидродинамическими подшипниками, их преимущества замечательно дополняют друг друга.

Бесщёточный двигатель снижает электрический и механический износ внутри самого двигателя, а гидродинамический подшипник минимизирует трение вокруг вращающегося вала. Вместе эти технологии создают охлаждающий вентилятор, способный поддерживать стабильный воздушный поток, низкий уровень вибрации, тихую работу и надёжную производительность в течение длительных периодов эксплуатации.

По этой причине большинство современных премиальных промышленных решений для охлаждения используют как технологию бесщёточных двигателей, так и конструкции с гидродинамическими подшипниками.

Растущий спрос на оборудование для искусственного интеллекта, системы возобновляемой энергетики, промышленную робототехнику, интеллектуальное производство и передовое коммуникационное оборудование продолжает ускорять внедрение этих высокопроизводительных решений для охлаждения по всему миру.

В заключительном разделе мы расскажем, как Chungfo Fan применяет передовые технологии производства, тестирования и контроля качества для выпуска надёжных охлаждающих вентиляторов, а также предоставим практические рекомендации по выбору подходящей технологии подшипников для различных проектов и ответим на некоторые из наиболее часто задаваемых вопросов инженеров и покупателей.
