Базовые станции телекоммуникаций являются основой современных беспроводных сетей связи. От макростанций 4G и малых сот 5G до наружных коммуникационных шкафов, радиомодулей, оборудования базовой полосы и периферийных систем связи — эти установки должны непрерывно работать в сложных условиях окружающей среды. В отличие от обычных электронных устройств, от базовых станций телекоммуникаций ожидается круглосуточная работа, часто в местах, где техническое обслуживание затруднено, а температура окружающей среды может резко меняться.

По мере того, как коммуникационные технологии становятся быстрее, а оборудование — компактнее, управление тепловым режимом приобретает все большее значение при проектировании базовых станций. Увеличение вычислительной мощности, пропускной способности и плотности размещения оборудования могут привести к значительному увеличению тепловыделения внутри коммуникационных шкафов. Если это тепло не может эффективно отводиться, внутренние температуры могут повышаться, вызывая термическое дросселирование, снижение производительности, старение компонентов, срабатывание сигнализации или даже неожиданные отключения.

Это одна из главных причин, почему высокоскоростные вытяжные вентиляторы часто рассматриваются для систем охлаждения базовых станций телекоммуникаций. Высокоскоростной вентилятор может создавать мощный воздушный поток в компактном монтажном пространстве, улучшать отвод тепла и помогать поддерживать стабильную температуру вокруг важных электронных компонентов. Однако одной лишь частоты вращения недостаточно для определения пригодности вентилятора. Необходимо учитывать воздушный поток, статическое давление, геометрию вентилятора, рабочее напряжение, надежность, защиту окружающей среды и функции управления.

Поэтому для производителей коммуникационного оборудования и системных интеграторов понимание взаимосвязи между скоростью вращения вентилятора и тепловыми характеристиками имеет важное значение при выборе охлаждающего вентилятора для базовой станции.

Почему базовые станции телекоммуникаций выделяют так много тепла?

Практически каждое электронное устройство внутри базовой станции телекоммуникационного оборудования потребляет электроэнергию, и значительная часть этой энергии в конечном итоге превращается в тепло. Радиочастотное оборудование, блоки обработки базовой полосы, источники питания, оптические модули, коммутаторы, маршрутизаторы и другие электронные компоненты — все они могут вносить свой вклад в общую тепловую нагрузку.

В инфраструктуре 5G ситуация усложняется тем, что современное коммуникационное оборудование рассчитано на обработку гораздо больших объемов данных с меньшей задержкой. Более высокая производительность обработки может увеличить потребление электроэнергии, а компактная компоновка оборудования может повысить тепловыделение в ограниченном корпусе.

Проблема заключается не только в общем количестве выделяемого тепла. Важно также учитывать распределение тепла. В корпусе может быть приемлемая средняя температура, в то время как отдельные компоненты локально нагреваются до гораздо более высоких температур. Эти локальные очаги перегрева могут быть особенно опасны для силовых полупроводников, процессоров, коммуникационных модулей и других чувствительных к температуре компонентов.

Исследования в области охлаждения базовых станций связи подчеркнули важность организации воздушного потока, поскольку плохо распределенный воздушный поток может создавать локальные зоны перегрева и повышать температуру коммуникационного оборудования. В одном из полевых исследований улучшение распределения воздуха было определено как важный фактор поддержания температуры оборудования и снижения энергопотребления на охлаждение.

Поэтому правильно спроектированный вытяжной вентилятор не должен просто перемещать воздух. Он должен способствовать созданию предсказуемого пути воздушного потока внутри шкафа.

Что на самом деле делает вытяжной вентилятор с высокой частотой вращения?

Основное назначение вытяжного вентилятора — удаление нагретого воздуха из корпуса и подача более холодного воздуха через соответствующие отверстия. Это создает непрерывную принудительную конвекцию и предотвращает задержку тепла вокруг электронных компонентов.

RPM означает обороты в минуту. В целом, увеличение скорости вращения вентилятора может увеличить поток воздуха и давление, хотя точное соотношение зависит от конструкции вентилятора. Вентилятор с более высокой скоростью вращения может перемещать больший объем воздуха в компактном пространстве и может быть особенно полезен, когда корпус содержит фильтры, решетки, радиаторы, воздуховоды или другие компоненты, ограничивающие поток воздуха.

Например, вентилятор с низкой скоростью вращения может обеспечивать достаточный поток воздуха при работе на открытом воздухе, но его производительность может существенно снизиться после установки за защитной решеткой или фильтром. Конструкция с более высокой скоростью вращения может обеспечить дополнительное давление, необходимое для поддержания полезного потока воздуха в этих реальных условиях эксплуатации.

Именно поэтому инженерам следует избегать выбора вентиляторов, основываясь только на показателях свободного воздушного потока. Вентилятор, обеспечивающий высокий показатель воздушного потока при нулевом статическом давлении, не обязательно обеспечит достаточное охлаждение после установки внутри реального телекоммуникационного шкафа.

Взаимосвязь между потоком воздуха и сопротивлением является одним из важнейших понятий при выборе вентилятора.

Почему статическое давление важно для охлаждения телекоммуникационного оборудования?

Статическое давление отражает способность вентилятора преодолевать сопротивление в потоке воздуха. В телекоммуникационном шкафу поток воздуха редко проходит через полностью открытое пространство.

Воздуху, возможно, приходится проходить через впускную решетку, пылевой фильтр, радиатор, электронные модули, защитную сетку, узкие каналы и вытяжное отверстие, прежде чем покинуть корпус. Каждый из этих компонентов может создавать потери давления.

При увеличении сопротивления давлению фактический воздушный поток вентилятора уменьшается. Следовательно, вентилятор с большим свободным воздушным потоком может плохо работать в реальном корпусе, если он не может создать достаточное давление.

Здесь находитсявентилятор с высокой частотой вращенияЭто может дать преимущество. Более высокая скорость вращения может помочь вентилятору поддерживать полезный воздушный поток, преодолевая большее сопротивление системы. Однако инженерам всегда следует оценивать кривую производительности вентилятора, а не полагаться исключительно на его максимальную частоту вращения или максимальное значение воздушного потока.

Качественная система охлаждения телекоммуникационного оборудования начинается с определения требований к воздушному потоку для всей системы. Проектировщик должен оценить тепловую нагрузку, определить допустимое повышение температуры, выявить сопротивление воздушному потоку, а затем выбрать вентилятор, который сможет эффективно работать в требуемой рабочей точке системы.

Почему высокие обороты полезны в компактных телекоммуникационных шкафах?

Пространство является одним из главных ограничений современного телекоммуникационного оборудования. Коммуникационное оборудование становится все меньше, в то время как его вычислительные мощности постоянно растут. Это означает, что инженерам часто приходится отводить больше тепла из меньшего физического объема.

Более крупный вентилятор потенциально может перемещать больший объем воздуха при меньшей скорости вращения, но места для его установки может быть недостаточно. Компактный вентилятор с высокой частотой вращения может стать практичной альтернативой, когда доступное монтажное пространство ограничено.

Это особенно актуально для небольших коммуникационных шкафов, радиомодулей, сетевого оборудования и компактных наружных корпусов. В таких условиях увеличение скорости вращения вентилятора может помочь достичь требуемой тепловой эффективности без значительного увеличения габаритов системы охлаждения.

Тем не менее, высокие обороты не следует рассматривать как автоматическое решение. Более высокая скорость также может увеличить шум, вибрацию, нагрузку на подшипники и энергопотребление. Правильная цель состоит не в достижении максимально возможного числа оборотов. Цель состоит в достижении требуемого расхода воздуха и давления при минимальных практических энергозатратах и акустических потерях.

Роль вентилятора постоянного тока в телекоммуникационном оборудовании

АВентилятор охлаждения постоянного токаКонструкция телекоммуникационного оборудования часто привлекательна, поскольку многие системы связи уже используют архитектуры питания постоянного тока. Телекоммуникационная инфраструктура обычно работает с выделенными системами питания постоянного тока, что делает вентиляторы охлаждения постоянного тока удобными для прямой интеграции.

Вентилятор постоянного тока также может поддерживать регулировку скорости, мониторинг и управление температурным режимом на системном уровне. В зависимости от конструкции, управляющие сигналы могут использоваться для контроля скорости вращения вентилятора или обнаружения нештатных ситуаций в работе.

Для удаленных телекоммуникационных установок эта функция может быть чрезвычайно полезна. Базовая станция может располагаться в сельской местности, на крыше, рядом с автомагистралью или в другом месте, где частый ручной осмотр нецелесообразен. Если вентилятор охлаждения выйдет из строя без предупреждения, вызванное этим повышение температуры может в конечном итоге повлиять на работу коммуникационного оборудования.

Поэтому в современных системах охлаждения телекоммуникационного оборудования часто используются вентиляторы, способные обеспечивать обратную связь по скорости, сигнализацию о неисправностях или другие функции мониторинга.

Почему так широко используются бесщеточные осевые вентиляторы постоянного тока?

Бесщеточные осевые вентиляторы постоянного токаОни хорошо подходят для многих задач охлаждения телекоммуникационного оборудования, поскольку сочетают в себе компактные размеры, прямой поток воздуха и эффективную электронную коммутацию.

В отличие от традиционных коллекторных двигателей, в конструкциях бесколлекторных двигателей для коммутации не используются механические щетки. Это устраняет основной источник механического износа и делает эту технологию подходящей для применений, требующих длительной непрерывной работы.

Осевой вентилятор перемещает воздух, как правило, параллельно валу вентилятора. Это делает его особенно эффективным, когда необходимо переместить большой объем воздуха через шкаф или вентиляционный канал.

Телекоммуникационное оборудование также выигрывает от управляемости бесщеточных двигателей постоянного тока. Скорость вращения вентилятора может регулироваться в зависимости от температуры или нагрузки на оборудование. В периоды снижения тепловой нагрузки вентилятор может работать на более низкой скорости. При повышении внутренней температуры контроллер может увеличить скорость вращения вентилятора для обеспечения дополнительной охлаждающей способности.

Такой подход позволяет снизить избыточное энергопотребление и уровень шума, обеспечивая при этом тепловую безопасность.

Высокая частота вращения не означает, что вентилятор должен работать на максимальной скорости постоянно. Хорошо спроектированная система управления может обеспечить высокую скорость, когда это необходимо, и позволить работать на более низкой скорости в нормальных условиях.

Выбор осевого вентилятора для телекоммуникационных шкафов.

Термин «осевой вентилятор» иногда используется в широком смысле при обсуждении решений для принудительной вентиляции, но инженерам следует различать характеристики осевого и центробежного воздушного потока при выборе изделия.

Осевые вентиляторы, как правило, предпочтительнее, когда необходимо пропускать большой объем воздуха по относительно прямому пути. Центробежные вентиляторы могут быть более подходящими, когда система требует более высокого давления, а поток воздуха должен отклоняться через воздуховоды или узкие проходы.

При выборе телекоммуникационного шкафа правильный вариант зависит от конструкции корпуса, устойчивости к давлению и системы охлаждения.

Если корпус имеет большие вентиляционные отверстия и относительно открытый путь для потока воздуха, эффективным решением может стать осевой вентилятор. Если же воздух должен проходить через плотный теплообменник, узкий канал или сложную систему воздуховодов, более подходящим вариантом может быть вентилятор или воздуходувка более высокого давления.

Это различие важно, поскольку выбор неправильного типа вентилятора может привести к неудовлетворительной эффективности охлаждения, даже если заявленный воздушный поток кажется достаточным.

Высокая частота вращения и эффективность рассеивания тепла

Отвод тепла из замкнутого пространства можно объяснить с помощью базовой взаимосвязи между тепловой нагрузкой, потоком воздуха и повышением температуры.

Когда система генерирует фиксированное количество тепла, увеличение количества воздуха, проходящего через корпус, как правило, может уменьшить повышение температуры между входящим и выходящим воздухом, при условии, что поступающий воздух достаточно холоднее, чем внутренний воздух.

Это означает, что высокие обороты могут быть полезны, когда требуется дополнительный поток воздуха для преодоления высокой тепловой нагрузки.

However, thermal performance depends on more than airflow quantity. The location of the inlet, the position of heat-generating components, the direction of fan rotation, the exhaust location and the internal structure of the cabinet all affect the actual cooling result.

If the fan creates airflow that bypasses the hottest components, the theoretical airflow rating may not translate into effective component cooling.

This is why airflow organization is as important as fan performance.

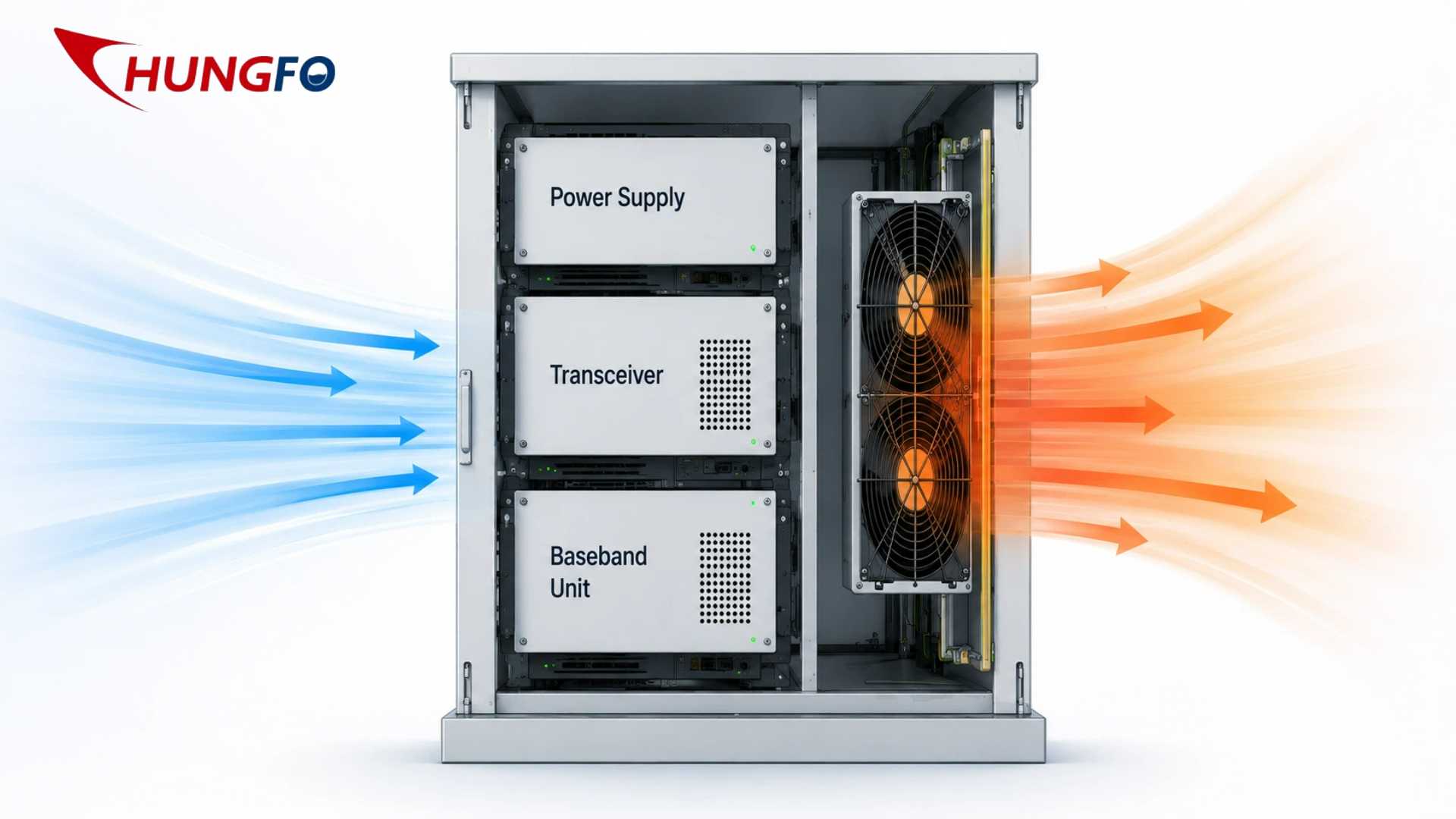

The Importance Of Airflow Direction

A successful telecom cooling system should establish a clear airflow path.

Cool air should enter from an appropriate location, pass across the heat-generating components and then leave the cabinet through an exhaust path. The airflow should not circulate unnecessarily inside the enclosure.

An exhaust fan mounted at the correct position can create negative pressure inside the cabinet and encourage air to move through the intended path.

For example, if hot air naturally accumulates near the upper part of the cabinet, an exhaust fan installed near the upper outlet can help remove that accumulated heat. At the same time, an intake opening should be positioned to provide cooler air to the equipment.

The exact configuration depends on cabinet geometry and component arrangement.

Why 5G Makes Cooling More Challenging

5G communication equipment introduces additional thermal management challenges because the infrastructure is designed for high data throughput, low latency and dense deployment.

Research has shown that increasing power density and energy consumption in 5G base stations make thermal performance and energy efficiency increasingly important. Hybrid cooling systems and cabinet-level thermal management have therefore become active areas of engineering research.

In practical applications, the cooling system must work continuously while maintaining equipment temperature under changing outdoor conditions.

An outdoor cabinet can experience high solar radiation, high ambient temperature, humidity, rain, dust and salt exposure. These factors place additional demands on the fan.

A fan that performs well in a laboratory may not necessarily provide the same reliability in a coastal outdoor cabinet.

Environmental Requirements For Telecom Exhaust Fans

Outdoor telecom equipment may operate under a wide range of environmental conditions. Temperature, humidity, dust, water, salt spray and vibration can all affect fan performance.

For outdoor applications, designers should therefore consider the appropriate protection structure, corrosion resistance, bearing technology and material selection.

The fan housing and impeller must maintain mechanical integrity under temperature changes. Bearings must be capable of supporting long continuous operation. Electronic components should be designed for the expected voltage and temperature range.

In coastal environments, salt and moisture can accelerate corrosion. In dusty environments, filters may become blocked and increase airflow resistance. This can cause the fan operating point to move toward a lower airflow condition.

A reliable telecom cooling system should therefore consider the fan and the entire ventilation system as one integrated design.

Fan Reliability Is As Important As Fan Speed

Telecom infrastructure is often expected to operate continuously for years. A fan that delivers excellent airflow but fails prematurely is not a reliable cooling solution.

Bearing selection is one important factor. Ball bearings are commonly considered for applications requiring long service life and wide operating conditions, while sleeve bearing designs may be suitable for certain cost-sensitive or controlled environments.

Motor quality, winding design, electronic commutation, impeller balance and manufacturing consistency also affect service life.

Dynamic balancing is particularly important for high RPM fans. As rotational speed increases, imbalance can create greater vibration and mechanical stress. A properly balanced impeller helps reduce vibration and improves overall operating stability.

This is why high RPM fan manufacturing requires careful control of mechanical tolerances and production quality.

Noise And High RPM

One disadvantage of high RPM operation is increased noise.

Telecom equipment may be installed near offices, residential areas, transportation infrastructure or other locations where acoustic performance matters. A fan running continuously at maximum speed can generate unnecessary noise if the thermal load is actually low.

The solution is not necessarily to avoid high RPM fans. Instead, the system can use intelligent speed control.

Temperature sensors can monitor the internal environment and adjust fan speed according to thermal demand. When the cabinet is cool, the fan can operate at a lower speed. When temperature increases, the controller can increase RPM.

This provides a balance between cooling capacity, energy consumption and noise.

Energy Efficiency In Base Station Cooling

Cooling can represent a significant part of the overall energy consumption of communication infrastructure. Therefore, thermal management must balance reliability with energy efficiency.

A fan that operates at unnecessarily high speed consumes more energy than required. On the other hand, reducing fan speed too much can increase internal temperature and compromise equipment reliability.

Recent research into 5G base station cooling has focused on optimizing cooling operation and fan speed to reduce energy consumption while maintaining thermal requirements.

This supports an important engineering principle: the best fan is not necessarily the fan with the highest RPM. The best fan is the fan that provides sufficient cooling performance under the real operating conditions while maintaining acceptable energy consumption and reliability.

Fan Redundancy For Critical Telecom Equipment

Because communication networks are critical infrastructure, redundancy can be an important part of cooling system design.

If one cooling fan fails, another fan may continue to provide sufficient airflow until maintenance can be performed. In higher-reliability systems, multiple fans can operate together so that the system retains cooling capacity even after one fan experiences a fault.

This is commonly described through configurations such as N plus 1 redundancy.

Fan monitoring can further improve reliability. Speed feedback can help detect a stalled or degraded fan, while alarm signals can notify the control system when abnormal conditions occur.

For remote base stations, this type of monitoring can reduce maintenance response time and help prevent thermal failures.

How To Select A High RPM Exhaust Fan For A Base Station

The selection process should begin with the thermal load rather than the fan itself.

First, determine the amount of heat generated by the equipment. Next, identify the maximum allowable internal temperature and the expected ambient temperature. Then calculate the required airflow and evaluate the pressure losses created by filters, grilles, heat sinks and enclosure structures.

After that, compare fan performance curves.

Engineers should evaluate airflow at the actual static pressure rather than relying on the free-air airflow value. Rated voltage, operating voltage range, RPM, power consumption, noise, bearing type, operating temperature and expected service life should also be considered.

For outdoor telecom cabinets, environmental protection and corrosion resistance should be included in the selection criteria.

The fan should also be evaluated for control and monitoring functions. Depending on the system, PWM control, FG speed feedback, RD alarm output or other customized signals may be required.

Why Manufacturing Quality Matters

The performance of a telecom cooling fan depends heavily on manufacturing consistency.

High speed rotation requires accurate impeller geometry, balanced components, reliable bearings and stable motor performance. Small manufacturing deviations can influence vibration, noise, airflow and service life.

A professional fan manufacturer should therefore have appropriate testing capabilities for airflow, pressure, noise, vibration, temperature and reliability.

Quality control should extend from motor components and electronic control boards to impeller molding, assembly and final testing.

For OEM and ODM telecom projects, customized voltage, connector, cable length, alarm signal and mounting dimensions may also be required.

Chungfo provides cooling fan solutions for different electronic and industrial applications, with capabilities covering product design, injection molding, SMT production and fan assembly. The company can support customers who need customized cooling fan solutions for equipment requiring stable airflow and long-term operation.

The Future Of Telecom Base Station Cooling

The future of telecom cooling will increasingly focus on intelligent control, energy efficiency and system integration.

Instead of operating cooling fans continuously at a fixed speed, modern systems can adjust airflow according to equipment temperature, workload and environmental conditions.

Sensor-based control can reduce energy consumption during low-load periods while providing rapid cooling when thermal demand increases.

At the same time, the increasing deployment of edge computing, high-density communication equipment and distributed 5G infrastructure will continue to create demand for compact and reliable cooling technologies.

Fan technology will therefore remain an important part of telecom thermal management even as heat pipes, liquid cooling, heat exchangers and other advanced technologies become more common.

In many applications, the most practical solution will combine multiple technologies. A fan may work with a heat sink, heat pipe, heat exchanger or air conditioning system to improve the overall thermal performance.

Conclusion

Telecom base stations require effective thermal management because communication equipment generates heat continuously while often operating in compact and difficult environments.

A high RPM exhaust fan can provide strong airflow in a limited installation space and can help overcome airflow resistance created by filters, grilles, heat sinks and dense electronic components.

However, RPM should never be the only selection criterion. Airflow, static pressure, airflow direction, fan size, voltage, bearing type, environmental protection, noise, energy consumption and monitoring functions must all be evaluated together.

For 5G and other high-density communication systems, the importance of thermal management will continue to increase. A properly selected DC brushless fan can provide controllable, reliable airflow, while an appropriate axial ventilation design can remove heat efficiently from the cabinet.

The most effective telecom cooling system is therefore not simply the system with the fastest fan. It is the system that creates the correct airflow path, provides sufficient cooling capacity, operates reliably for long periods and uses energy efficiently.

For telecom equipment manufacturers, system integrators and engineering companies, selecting the right high RPM exhaust fan at the design stage can significantly improve equipment reliability and help reduce the risk of thermal-related failures.

FAQ

What RPM should a telecom base station exhaust fan have?

There is no universal RPM value for every telecom base station. The correct speed depends on heat load, cabinet size, airflow resistance, fan dimensions and allowable temperature rise. A fan should be selected according to its performance at the required system pressure rather than RPM alone.

Why are high RPM fans useful in telecom cabinets?

High RPM fans can provide strong airflow and pressure from relatively compact fan dimensions. This makes them useful when the available installation space is limited or when the airflow path contains significant resistance.

Are DC fans suitable for telecom base stations?

Yes. DC fans are widely suitable for communication equipment because many telecom systems use DC power architectures. DC fan designs can also support speed control, monitoring and customized control signals.

Are brushless fans better for telecom applications?

Brushless motor technology is often well suited to telecom applications because it eliminates mechanical brush wear and can provide reliable continuous operation. The final choice should still consider bearing design, operating temperature, electrical specifications and required service life.

Is a high airflow rating enough when choosing a telecom fan?

No. Free-air airflow does not represent the actual airflow after the fan is installed in a cabinet. Static pressure and the complete system resistance must also be considered.

Why is static pressure important for base station cooling?

Filters, grilles, heat sinks, ducts and densely packed components can restrict airflow. A fan with adequate static pressure can maintain useful airflow under these conditions.

Should a telecom fan run at maximum RPM continuously?

Not necessarily. Temperature-based or PWM speed control can allow the fan to operate at lower speed when cooling demand is low and increase speed when the cabinet temperature rises.

What type of fan is commonly used for telecom cabinet ventilation?

Axial fans are commonly used where the system requires large airflow through a relatively direct ventilation path. Centrifugal blowers may be more appropriate when higher pressure or more complicated airflow routing is required.

What environmental factors should be considered for outdoor telecom fans?

Engineers should consider ambient temperature, humidity, dust, water exposure, salt spray, vibration and corrosion. The fan should be selected according to the actual outdoor environment.

Why is fan redundancy important in telecom systems?

Коммуникационная инфраструктура часто требует высокой доступности. Резервные вентиляторы могут поддерживать холодопроизводительность в случае отказа одного из них и снижать риск перегрева оборудования до проведения технического обслуживания.

Как можно снизить энергопотребление вентиляторов системы охлаждения телекоммуникационного оборудования?

Скорость вращения вентилятора можно регулировать в зависимости от тепловой нагрузки, вместо того чтобы постоянно работать на максимальной скорости. Правильная конструкция системы воздушного потока, фильтры с низким сопротивлением и эффективный выбор вентилятора также могут повысить общую эффективность охлаждения.

Что должны предоставить инженеры при заказе специализированного вентилятора для охлаждения телекоммуникационного оборудования?

Важная информация включает в себя габариты вентилятора, напряжение, требуемый расход воздуха, статическое давление, рабочую температуру, условия установки, требования к разъемам, длину кабеля, метод управления и сигналы мониторинга. Предоставление этих сведений позволяет производителю рекомендовать более подходящее решение.
