По мере дальнейшего развития промышленной автоматизации, интеллектуального производства, силовой электроники, возобновляемой энергетики, телекоммуникаций и интеллектуальных систем управления электронные компоненты всё чаще устанавливаются внутри компактных промышленных корпусов и шкафов управления. Преобразователи частоты, сервоприводы, ПЛК, блоки питания, реле, контакторы, коммуникационные модули, инверторы и другие силовые электронные компоненты выделяют тепло во время нормальной работы.

Когда это тепло не может эффективно отводиться, внутренняя температура корпуса постепенно повышается. Избыточное тепло может влиять на производительность компонентов, ускорять старение, сокращать срок службы, увеличивать количество отказов и в конечном итоге влиять на надёжность всей промышленной системы.

По этой причине выбор подходящего вентилятора охлаждения корпуса является важной частью проектирования промышленного оборудования. Выбор вентилятора не должен основываться только на его физических размерах или максимальном воздушном потоке. Инженерам также необходимооценивать тепловую нагрузку, воздушный поток, статическое давление, направление воздушного потока, напряжение, уровень шума, место установки, условия окружающей среды, требования к обслуживанию и долгосрочную надёжность.

Правильно спроектированная система охлаждения помогает поддерживать стабильную внутреннюю температуру, защищать чувствительные электронные компоненты, снижать вероятность незапланированных простоев и повышать общую надёжность промышленного оборудования.

Почему промышленным электронным корпусам нужны вентиляторы охлаждения?

Промышленное электронное оборудование непрерывно выделяет тепло во время работы. Это особенно важно для преобразователей частоты, сервоприводов, блоков питания, инверторов, преобразователей, трансформаторов и других мощных электронных компонентов.

Во время преобразования и передачи электрической энергии часть энергии неизбежно превращается в тепло. Когда эти компоненты устанавливаются внутри закрытого или частично закрытого корпуса, выделяемое тепло может накапливаться.

Если тепло не отводится эффективно, температура внутри шкафа можетстать значительно выше температуры окружающей среды.

Высокие рабочие температуры могут влиять на многие электронные компоненты. Конденсаторы могут быстрее стареть, полупроводниковые устройства могут работать ближе к своим тепловым пределам, силовые модули могут испытывать повышенную тепловую нагрузку, а схемы управления могут стать менее стабильными.

Для оборудования, рассчитанного на непрерывную работу в течение многих часов или даже круглосуточно, управление тепловым режимом становится важной частью надёжности изделия.

Основная задача вентилятора охлаждения корпуса — создание контролируемого принудительного воздушного потока. Относительно прохладный окружающий воздух поступает в корпус, проходит через компоненты, выделяющие тепло, поглощает тепло и затем выходит через выпускное отверстие.

Однако эффективное охлаждение заключается не только в перемещении воздуха. Воздушный поток должен быть направлен через области, где фактически выделяется тепло.

Именно поэтому выбор вентилятора и проектирование воздушного потока внутри корпуса всегда следует рассматривать вместе.

Начните с определения тепловой нагрузки

Перед выбором вентилятора охлаждения инженеры должны сначала определить, сколько тепла выделяется внутри корпуса.

Это один из наиболее важных этапов теплового проектирования, который иногда упускается из виду.

Некоторые производители оборудования выбирают вентилятор в основном исходя из размеров шкафа. Однако только размер шкафа не определяет требования к охлаждению.

Большой корпус, содержащий всего несколько электронных компонентов малой мощности, может иметь относительно низкую тепловую нагрузку. В то же время компактный шкаф с несколькими преобразователями частоты, блоками питания, сервоприводами и силовыми модулями может выделять значительное количество тепла.

Поэтому первым шагом должно быть определение основных источников тепла.

К распространённым компонентам, выделяющим тепло, относятся преобразователи частоты, сервоприводы, импульсные блоки питания, трансформаторы, инверторы, контакторы, реле и силовые полупроводниковые модули.

Общие тепловые потери этих компонентов затем можно оценить и сравнить с максимально допустимой внутренней температурой.

Также необходимо учитывать температуру окружающей среды.

Например, оборудование, установленное в помещении с контролируемой температурой, может иметь значительно отличающиеся требования к охлаждению по сравнению с оборудованием, установленным в горячем производственном цехе.

При повышении температуры окружающей среды доступная разница температур между внутренней и внешней частью корпуса уменьшается. В результате системе охлаждения может потребоваться перемещать больше воздуха или использовать другой метод управления тепловым режимом.

Почему воздушный поток важен

Воздушный поток является одной из наиболее часто используемых характеристик при выборе вентилятора охлаждения.

Он показывает, какой объём воздуха вентилятор может перемещать за определённый период времени. Достаточный воздушный поток помогает отводить тепло от электронных компонентов и заменять более тёплый внутренний воздух прохладным окружающим воздухом.

Однако больший воздушный поток не означает автоматически лучшее охлаждение.

Если вентилятор создаёт очень большой объём воздуха, но воздушный поток не проходит через основные источники тепла, фактический эффект охлаждения всё равно может быть слабым.

Например, если впускное и выпускное отверстия расположены слишком близко друг к другу, поступающий холодный воздух может напрямую направляться к выпускному отверстию. Это создаёт неэффективный путь воздушного потока.

Вентилятор может работать правильно, но только ограниченное количество воздуха фактически может проходить через область с наиболее горячими компонентами.

Именно поэтому направление воздушного потока и расположение вентилятора так же важны, как и сам показатель воздушного потока.

Статическое давление не менее важно

Статическое давление — ещё одна важная характеристика, которую нельзя игнорировать.

В реальных промышленных корпусах воздух редко движется через полностью открытое пространство. Вместо этого ему может потребоваться проходить через фильтры, защитные решётки, радиаторы, узкие вентиляционные отверстия, кабели, электронные компоненты и другие конструкции.

Все эти компоненты создают сопротивление воздушному потоку.

При увеличении сопротивления системы фактический воздушный поток, создаваемый вентилятором, уменьшается.

Вентилятор с высоким номинальным значением воздушного потока в свободном пространстве может работать плохо после установки, если он не обладает достаточной способностью создавать статическое давление.

Именно поэтому инженеры должны изучать кривую производительности вентилятора, а не смотреть только на максимальный воздушный поток.

Связь между воздушным потоком и статическим давлением намного лучше показывает, как вентилятор будет работать в реальном корпусе.

Для шкафов управления, содержащих фильтры, плотные электронные компоненты или ограниченные вентиляционные отверстия, вентилятор с более высокой производительностью по статическому давлению может быть лучшим выбором.

Почему шкафы с ЧП требуют особого внимания к охлаждению

Частотные преобразователи являются одними из самых распространённых источников тепла внутри промышленных шкафов управления.

Частотный преобразователь регулирует скорость двигателя и выходную мощность, управляя электрической энергией. В этом процессе потери мощности создают тепло.

Когда один или несколько частотных преобразователей устанавливаются внутри одного корпуса, внутренняя тепловая нагрузка может стать значительной.

Если выделяемое тепло не может эффективно удаляться, температура внутри шкафа может повыситься и повлиять на рабочие условия преобразователя.

По этой причине шкафы с частотными преобразователями требуют тщательного планирования вентиляции.

Обычно в конструкции воздухозаборник размещают в нижней части шкафа, а вытяжной вентилятор — в верхней части.

Более холодный окружающий воздух поступает через нижнюю область, проходит через частотный преобразователь и другие тепловыделяющие компоненты, нагревается, а затем поднимается к верхней части, где вытяжной вентилятор удаляет его.

Такая схема использует естественную тенденцию тёплого воздуха подниматься вверх, одновременно принудительная вентиляция активно удаляет накопившееся тепло.

Однако точная схема воздушного потока всегда должна определяться в соответствии с фактической внутренней компоновкой шкафа.

Как выбрать вытяжной вентилятор для частотного преобразователя

Выбор подходящего вытяжного вентилятора для частотного преобразователятребует большего, чем просто проверка номинального максимального воздушного потока.

Сначала инженеры должны определить общее количество тепла, выделяемого частотным преобразователем и другими компонентами.

Затем следует учитывать размер корпуса, температуру окружающей среды, допустимую внутреннюю температуру, площадь входного отверстия, площадь выходного отверстия, сопротивление фильтра и внутренний путь воздушного потока.

Распространённая ошибка — установка мощного вытяжного вентилятора без обеспечения достаточной производительности воздухозабора.

Если вытяжной вентилятор пытается удалить больше воздуха, чем может подать система забора воздуха, внутри корпуса может возникнуть чрезмерное отрицательное давление. Это может снизить фактический воздушный поток и ограничить эффективность охлаждения.

Поэтому стороны воздухозабора и вытяжки следует проектировать как единую полную вентиляционную систему.

В пыльной среде может потребоваться входной фильтр для предотвращения попадания загрязнений в шкаф. Однако фильтр создаёт дополнительное сопротивление, поэтому выбранный вентилятор должен иметь достаточное статическое давление.

По мере загрязнения фильтра сопротивление дополнительно увеличивается. Поэтому следует разработать план технического обслуживания для проверки и очистки или замены.

Подходят ли охлаждающие вентиляторы на 5 В для промышленного оборудования?

Низковольтные охлаждающие вентиляторы становятся всё более распространёнными по мере того, как электронное оборудование становится меньше и компактнее.

Вентилятор охлаждения на 5 Вможет подходить для небольших электронных систем, плат управления, коммуникационных модулей, встраиваемых устройств, измерительного оборудования и другого оборудования, питающегося от источника постоянного тока 5 В.

По сравнению с крупными промышленными шкафами в таких применениях часто доступно очень ограниченное пространство для установки.

Поэтому размеры вентилятора, толщина, напряжение, ток, воздушный поток, статическое давление, уровень шума и характеристики запуска могут стать важными критериями выбора.

Если электронная система уже предоставляет стабильное питание 5 В, использование совместимого вентилятора может упростить общую электрическую конструкцию.

Однако инженеры не должны выбирать вентилятор только на основании напряжения.

Требуемый воздушный поток всё равно должен быть достаточным для удаления выделяемого тепла. Статическое давление следует оценивать, если вентилятор работает за решёткой или фильтром.

Рабочий ток также должен быть совместим с источником питания оборудования.

Для применений, требующих непрерывной работы, срок службы и надёжность должны получать такое же внимание, как и электрическая совместимость.

Сравнение вентиляторов охлаждения переменного и постоянного тока

Промышленные охлаждающие вентиляторы обычно можно классифицировать по типу питания как вентиляторы переменного тока и вентиляторы постоянного тока.

Вентиляторы переменного тока обычно используются в промышленных шкафах управления, электрическом оборудовании, системах распределения, промышленном вентиляционном оборудовании и применениях, где источник питания переменного тока легко доступен.

Вентиляторы постоянного тока широко используются в электронном оборудовании, устройствах связи, платах управления, встраиваемых системах, приборах и оборудовании, которое уже содержит низковольтный источник питания постоянного тока.

Если машина уже предоставляет источник питания постоянного тока 12 В или 24 В, выбор совместимого вентилятора постоянного тока может упростить архитектуру электропитания.

Если оборудование рассчитано на питание от сети переменного тока, вентилятор переменного тока может обеспечить более удобное решение.

Не существует единственного типа вентилятора, который идеально подходит для каждого промышленного применения.

Правильный выбор зависит от электрической архитектуры, требований к теплоотводу, условий установки, доступного пространства и ожидаемых условий эксплуатации.

Почему направление воздушного потока имеет значение

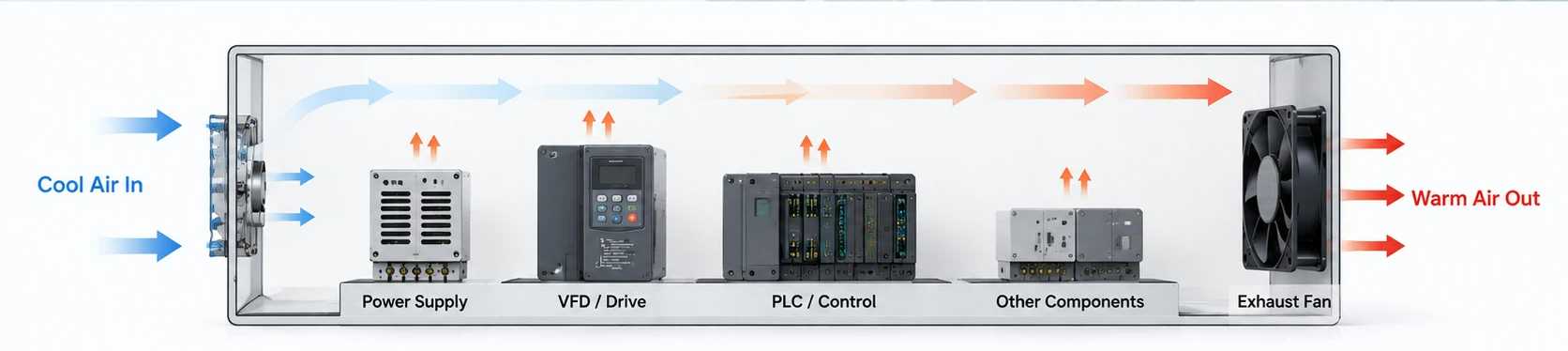

Направление воздушного потока напрямую влияет на тепловые характеристики.

Правильно спроектированный корпус должен создавать четкий и непрерывный путь воздушного потока.

Более холодный воздух должен поступать в корпус, проходить через основные зоны выделения тепла, а затем выходить через сторону вытяжки.

Если путь воздушного потока спроектирован неправильно, могут возникать локальные зоны перегрева.

Например, если самые горячие компоненты расположены в верхней части шкафа, а вытяжной вентилятор установлен в нижней части, горячий воздух может оставаться trapped в верхнем отсеке.

Для вертикальных шкафов управления часто используются схемы с нижним забором воздуха и верхней вытяжкой.

Однако внутреннюю компоновку всегда следует учитывать.

Если несколько источников тепла распределены по разным областям, может потребоваться дополнительное управление воздушным потоком.

Внутренние перегородки, воздуховоды, направляющие элементы или несколько вентиляторов иногда могут использоваться для создания более контролируемого пути воздушного потока.

Снижают ли фильтры производительность вентилятора?

Да.

Фильтры помогают предотвратить попадание пыли и загрязнений внутрь корпуса, но также создают сопротивление воздушному потоку.

По мере накопления пыли на поверхности фильтра сопротивление воздушному потоку может дополнительно увеличиваться.

Если вентилятор не обладает достаточным уровнем статического давления, фактический воздушный поток может значительно уменьшиться по мере загрязнения фильтра.

По этой причине инженерам следует учитывать потери давления на фильтре при выборе вентилятора.

Также следует учитывать материал фильтра, площадь фильтра, ожидаемый уровень загрязнения и интервал обслуживания.

В сильно загрязненных промышленных условиях регулярная очистка или замена фильтров является необходимой.

Грязный фильтр может снизить производительность всей вентиляционной системы, даже если сам вентилятор охлаждения продолжает нормально работать.

Условия окружающей среды для промышленных вентиляторов охлаждения

Промышленные условия обычно более требовательны, чем применения в офисной технике или потребительской электронике.

Оборудование может подвергаться воздействию пыли, масляного тумана, влажности, высоких и низких температур, вибрации и других загрязняющих факторов.

Эти условия могут влиять на производительность вентиляторов охлаждения и срок их службы.

Пыль может накапливаться на лопастях и изменять баланс крыльчатки, что потенциально увеличивает вибрацию.

Масляный туман может оседать на компонентах вентилятора и притягивать дополнительную пыль.

Влажность может влиять на двигатели, электрические соединения, компоненты схем и металлические конструкции.

Поэтому при выборе вентилятора следует учитывать фактические условия эксплуатации.

Промышленное оборудование для наружного использования требует дополнительного рассмотрения.

Дождь, влажность, конденсация, колебания температуры, солнечный свет и требования к защите окружающей среды могут влиять на систему охлаждения.

Вентилятор, предназначенный для внутренних условий, не следует автоматически использовать в наружном корпусе без оценки требований к окружающей среде.

Почему уровень шума имеет значение

Производительность охлаждения — не единственный фактор, который следует учитывать.

Шум может не быть серьезной проблемой на крупной фабрике, но он может стать важным фактором для лабораторного оборудования, испытательных приборов, медицинского оборудования, техники рядом с офисами и промышленных изделий, работающих вблизи сотрудников.

Шум вентилятора зависит от скорости вращения, геометрии лопастей, конструкции двигателя, конструкции подшипников, сопротивления воздушному потоку, вибрации и структуры установки.

В целом более высокая скорость вентилятора может обеспечить больший воздушный поток, но также может создавать больше аэродинамического и механического шума.

Поэтому инженерам следует выбирать подходящую рабочую скорость вместо простого выбора самой высокой доступной скорости.

Крепление вентилятора также имеет значение.

Если конструкция крепления нестабильна, вибрация может передаваться на шкаф и создавать дополнительный механический шум.

Правильно спроектированная конструкция крепления может помочь улучшить как акустические характеристики, так и механическую стабильность.

Как конструкция подшипника влияет на надежность вентилятора

Система подшипников является важным фактором долгосрочной надежности охлаждающего вентилятора.

Промышленное оборудование часто работает в течение длительных периодов времени, иногда непрерывно на протяжении тысяч часов.

В течение этого времени подшипник должен выдерживать непрерывное вращение и механические нагрузки.

Различные технологии подшипников имеют разные характеристики с точки зрения срока службы, уровня шума, температурных характеристик, ориентации установки и пригодности для применения.

По этой причине при выборе промышленного вентилятора следует учитывать не только воздушный поток и скорость.

Также следует учитывать конструкцию подшипника и ожидаемый срок службы.

Для шкафов управления, предназначенных для непрерывной работы, надежный подшипник и стабильная конструкция двигателя могут помочь снизить риск отказа вентилятора со временем.

Как определить правильный размер вентилятора

Промышленные электронные шкафы часто имеют ограниченное внутреннее пространство.

Поэтому размеры вентилятора должны соответствовать конструкции шкафа и доступной области крепления.

Если вентилятор слишком большой, он может не поместиться в предусмотренное место установки.

Если он слишком маленький, воздушного потока может быть недостаточно.

Инженерам следует учитывать не только внешние размеры.

Следует оценивать расстояние между крепежными отверстиями, толщину вентилятора, расположение выхода кабеля, зазор на входе, зазор на выходе и окружающие компоненты.

Обычно лучше определить место установки вентилятора на раннем этапе проектирования оборудования, а не пытаться добавить охлаждающий вентилятор после завершения изготовления корпуса.

Почему максимальный воздушный поток сам по себе может вводить в заблуждение

Максимальный воздушный поток, указанный в каталоге продукции, часто измеряется в относительно открытых условиях.

После установки вентилятора внутри реального корпуса воздух встречает сопротивление со стороны фильтров, решеток, радиаторов, отверстий, кабелей и внутренних компонентов.

Поэтому фактический рабочий воздушный поток обычно ниже значения свободного воздушного потока.

Именно поэтому опытные инженеры обращают внимание одновременно на воздушный поток и статическое давление.

Когда сопротивление системы высокое, вентилятор с более сильными характеристиками статического давления может обеспечить лучшее реальное охлаждение, чем вентилятор с более высоким показателем свободного воздушного потока, но с меньшей способностью создавать давление.

Как проверить, подходит ли охлаждающий вентилятор

После теоретического выбора вентилятора следует провести практическое тестирование.

Вентилятор следует установить в фактическое оборудование или в типовой корпус и эксплуатировать в реалистичных условиях.

Затем можно выполнить измерения температуры в различных местах внутри шкафа.

Особое внимание следует уделить областям вокруг VFD, источника питания, драйвера, инвертора, радиатора и других основных источников тепла.

Если некоторые области значительно горячее других, следует проверить путь воздушного потока.

Проблема не обязательно заключается в недостаточном воздушном потоке вентилятора.

Она может быть вызвана плохим распределением воздушного потока, неправильным расположением вентилятора, недостаточным размером входного отверстия, чрезмерным сопротивлением фильтра или коротким замыканием воздушного потока.

Поэтому испытание повышения температуры является важной частью процесса промышленного теплового проектирования.

Как правильное охлаждение может снизить затраты на обслуживание

Хорошо спроектированная система охлаждения может делать больше, чем просто снижать температуру.

Поддерживая электронные компоненты в подходящем рабочем диапазоне, она может помочь повысить стабильность системы и снизить тепловые нагрузки.

Надежное охлаждение также может снизить риск неожиданных отключений, вызванных чрезмерной температурой.

Для промышленного производственного оборудования неожиданные простои могут привести к значительным производственным потерям.

Это означает, что управление температурным режимом следует рассматривать как часть общей стратегии надежности, а не просто как дополнительный компонент.

Стоимость охлаждающего вентилятора обычно невелика по сравнению с потенциальными затратами из-за простоя оборудования, аварийного обслуживания или повреждения электронных компонентов.

Почему стоит выбрать профессионального производителя охлаждающих вентиляторов?

Промышленные охлаждающие вентиляторы не всегда являются простыми стандартными компонентами.

Производителям OEM-оборудования часто требуется сочетание определенных размеров, воздушного потока, статического давления, напряжения, уровня шума, конфигурации монтажа и срока службы.

Профессиональный производитель может помочь клиентам оценить эти требования и выбрать подходящий вентилятор с помощью анализа применения и тестирования образцов.

Для проектов массового производства стабильность производства имеет не меньшее значение.

Если разные производственные партии имеют значительные различия в размерах, электрических характеристиках, воздушном потоке или уровне шума, в готовом оборудовании могут возникнуть проблемы со сборкой или тепловыми характеристиками.

Поэтому стабильный производственный процесс и комплексные возможности тестирования могут быть ценными для промышленных заказчиков.

Chungfo Fan предоставляет возможности, охватывающие проектирование продукции, разработку оснастки, литье под давлением, производство SMT, сборку и тестирование продукции.

Эти возможности позволяют Chungfo Fan поддерживать решения для охлаждения в промышленных шкафах управления, шкафах VFD, силовом оборудовании, холодильных системах, электронном оборудовании, автоматизированном оборудовании и других приложениях управления температурным режимом.

Полный процесс выбора охлаждающего вентилятора

Надежный процесс выбора вентилятора должен начинаться с требований к тепловому режиму, а не с самого вентилятора.

Сначала определите основные компоненты, выделяющие тепло внутри корпуса, и оцените общую тепловую нагрузку.

Во-вторых, определите максимальную температуру окружающей среды в реальных условиях эксплуатации.

В-третьих, определите максимально допустимую внутреннюю температуру корпуса.

В-четвертых, оцените требуемый воздушный поток на основе тепловой нагрузки и допустимого повышения температуры.

В-пятых, оцените сопротивление, создаваемое фильтрами, решетками, радиаторами, вентиляционными отверстиями, кабелями и внутренними компонентами.

В-шестых, выберите вентилятор переменного или постоянного тока в соответствии с электрической архитектурой оборудования.

В-седьмых, проверьте размеры вентилятора, монтажные отверстия, воздушный поток, статическое давление, напряжение, ток, уровень шума, рабочую температуру, конструкцию подшипников и ожидаемый срок службы.

Наконец, проведите фактическое испытание повышения температуры в реалистичных условиях эксплуатации.

Только после того, как практическое испытание подтвердит соответствие требованиям к тепловому режиму, окончательная модель вентилятора должна быть утверждена для массового производства.

Распространенные ошибки при выборе охлаждающего вентилятора

Одна из распространенных ошибок — выбирать вентилятор только по физическому размеру.

Вентилятор может подходить для шкафа по размеру, но при этом не обеспечивать достаточное охлаждение.

Другая распространенная ошибка — выбирать вентилятор только по максимальному воздушному потоку.

Без учета статического давления и сопротивления системы фактический установленный воздушный поток может быть намного ниже ожидаемого.

Третья ошибка — игнорирование направления воздушного потока.

Даже мощный вентилятор не сможет эффективно охлаждать компонент, если воздушный поток не достигает его.

Еще одна проблема — игнорирование условий окружающей среды.

Вентилятор, выбранный для чистой внутренней среды, может быть неподходящим для пыльного или влажного производственного помещения.

Техническое обслуживание — еще один фактор, который нельзя игнорировать.

Фильтры, вентиляторы и вентиляционные отверстия требуют периодической проверки и очистки. Охлаждающая система, которая хорошо работает в новом состоянии, может постепенно терять эффективность, если обслуживанием пренебрегают.

Как интеллектуальное управление вентилятором может улучшить управление температурным режимом

Современное промышленное оборудование также может использовать интеллектуальное управление вентиляторами для улучшения тепловых характеристик.

Вместо непрерывной работы вентилятора на полной скорости оборудование может регулировать скорость вентилятора в зависимости от внутренней температуры или условий нагрузки.

Это позволяет снизить ненужное потребление энергии и уровень шума, одновременно обеспечивая достаточное охлаждение при увеличении тепловой нагрузки.

В зависимости от вентилятора и системы управления регулирование скорости может осуществляться такими методами, как управление PWM или управление напряжением.

Для оборудования с большими изменениями рабочей нагрузки охлаждение с переменной скоростью может обеспечить более эффективную стратегию управления температурным режимом.

Однако система управления должна быть совместима с выбранным вентилятором и его электрическими характеристиками.

Обслуживание охлаждающего вентилятора для промышленных корпусов

Даже высококачественный вентилятор требует надлежащего обслуживания.

Входное и выходное отверстия вентилятора следует регулярно проверять, чтобы убедиться, что они не заблокированы.

Фильтры следует очищать или заменять в соответствии с условиями эксплуатации.

Также следует контролировать накопление пыли на лопастях вентилятора.

При появлении необычного шума или вибрации вентилятор следует незамедлительно проверить.

Увеличение уровня шума иногда может указывать на износ подшипников, загрязнение лопастей, проблемы с креплением или механический дисбаланс.

Своевременное обслуживание может предотвратить превращение небольшой проблемы с охлаждением в остановку оборудования.

Заключение

Выбор подходящего охлаждающего вентилятора для промышленного электронного корпуса требует системного подхода.

Тепловая нагрузка определяет основное требование к охлаждению.

Воздушный поток определяет способность к воздухообмену.

Статическое давление определяет, насколько эффективно вентилятор может преодолевать сопротивление системы.

Направление воздушного потока определяет, отводится ли тепло фактически от критически важных компонентов.

Напряжение и электрическая совместимость определяют, может ли вентилятор правильно работать с системой питания оборудования.

Шум, устойчивость к воздействию окружающей среды, конструкция подшипников, срок службы и требования к обслуживанию определяют, сможет ли вентилятор продолжать надежно работать в течение длительного времени.

Для шкафов управления ЧПИ инженерам следует уделять особое внимание выделению тепла, направлению воздушного потока, производительности впуска, сопротивлению фильтров и эффективности вытяжки.

Для компактного электронного оборудования низковольтные вентиляторы могут обеспечивать практичные решения по охлаждению, когда доступный источник питания и требования к воздушному потоку совместимы.

Для пыльных, влажных, высокотемпературных или наружных условий защита от воздействия окружающей среды и фильтрация должны оцениваться как часть общей тепловой конструкции.

Таким образом, правильно выбранный охлаждающий вентилятор — это не просто небольшой механический компонент внутри промышленного шкафа. Это важная часть системы управления теплом и надежности оборудования.

Chungfo Fan может предоставлять решения по охлаждающим вентиляторам на основе воздушного потока, статического давления, напряжения, размеров, уровня шума, требований к установке и условий применения. Благодаря возможностям проектирования продукции, изготовления оснастки, литья под давлением, производства SMT, сборки и тестирования Chungfo Fan поддерживает производителей промышленного оборудования, которым нужны надежные решения для управления теплом.

Часто задаваемые вопросы

Нужен ли каждому промышленному электронному корпусу охлаждающий вентилятор?

Не каждому корпусу требуется принудительная вентиляция. Если внутренняя тепловая нагрузка низкая и естественное рассеивание тепла может поддерживать требуемую температуру, вентилятор может не понадобиться.

Однако когда электронные компоненты выделяют значительное количество тепла или корпус работает в среде с высокой температурой окружающего воздуха, принудительная вентиляция может обеспечить более надежное решение для управления теплом.

Как определить необходимый воздушный поток для промышленного шкафа?

Необходимый воздушный поток зависит от общей тепловой нагрузки, температуры окружающей среды, допустимого повышения внутренней температуры, конструкции корпуса и сопротивления системы.

Инженеры должны сначала определить количество тепла, выделяемого внутренними компонентами, а затем рассчитать воздушный поток, необходимый для удаления этого тепла.

Также следует учитывать сопротивление фильтров, решеток, радиаторов и вентиляционных отверстий.

Всегда ли вентилятор с более высоким воздушным потоком лучше?

Нет.

Вентилятор следует выбирать в соответствии с фактической тепловой нагрузкой и сопротивлением системы.

Чрезмерный воздушный поток может увеличить уровень шума, энергопотребление, вибрацию и поступление пыли.

Недостаточный воздушный поток, с другой стороны, может привести к перегреву.

Лучший вентилятор — это тот, который обеспечивает достаточную реальную эффективность охлаждения в фактических условиях эксплуатации.

Почему шкафу ЧПИ требуется специальная вытяжная вентиляция?

Частотный преобразователь выделяет тепло во время работы и может составлять значительную часть общей тепловой нагрузки шкафа.

Когда один или несколько частотных преобразователей установлены внутри закрытого шкафа, тепло может быстро накапливаться.

Правильно спроектированная система вытяжного вентилятора для ЧПИ может помочь удалить горячий воздух и поддерживать более стабильную внутреннюю температуру.

Подходит ли охлаждающий вентилятор на 5 вольт для промышленного электронного оборудования?

Да, в зависимости от применения.

Вентилятор охлаждения на 5 вольт может подходить для низковольтных электронных систем, плат управления, встроенного оборудования, коммуникационных устройств и компактных электронных сборок.

Однако инженерам также следует оценивать воздушный поток, статическое давление, ток, уровень шума, срок службы, пусковое напряжение и условия окружающей среды.

Следует ли использовать в промышленном шкафу вентилятор охлаждения переменного или постоянного тока?

Ответ зависит от архитектуры электропитания оборудования.

Вентиляторы переменного тока подходят для оборудования с доступным питанием переменного тока.

Вентиляторы постоянного тока часто удобнее, когда оборудование уже имеет низковольтный источник питания постоянного тока.

При выборе также следует учитывать пространство для установки, требования к управлению, уровень шума и тепловые характеристики.

Уменьшает ли фильтр воздушный поток вентилятора охлаждения?

Да.

Фильтр создает сопротивление на пути воздушного потока.

По мере накопления пыли на фильтре сопротивление может дополнительно увеличиваться.

Поэтому вентилятор должен иметь достаточную способность по статическому давлению, чтобы поддерживать необходимый воздушный поток при ожидаемом состоянии фильтра.

Где следует устанавливать вентилятор охлаждения корпуса?

Место установки зависит от конструкции шкафа.

Распространенная схема заключается в подаче более холодного воздуха через нижнее впускное отверстие и выводе более теплого воздуха через верхнее выпускное отверстие.

Однако фактическое расположение источников тепла всегда следует учитывать.

Цель состоит в создании пути воздушного потока, который проходит через основные тепловыделяющие компоненты до выхода воздуха из корпуса.

Какие сертификаты имеет Chungfo Fan?

Chungfo Fan имеет соответствующие сертификаты и возможности обеспечения соответствия, включая ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH и IATF16949.

Некоторые продукты также имеют информацию о сертификации, связанной с UL, включая регистрацию продукта UL GPWV2.E311396.

Почему стоит выбрать Chungfo Fan в качестве поставщика промышленных вентиляторов охлаждения?

Chungfo Fan предоставляет возможности, охватывающие проектирование продукции, разработку оснастки, литье под давлением, производство SMT, сборку и тестирование продукции.

Компания может поддерживать клиентов решениями для охлаждающих вентиляторов на основе воздушного потока, статического давления, напряжения, размеров, уровня шума, требований к установке и условий применения.

Для промышленных электронных корпусов, шкафов ЧПУ, силового оборудования, систем автоматизации, холодильного оборудования и других применений в области управления теплом Chungfo Fan может поддерживать как выбор стандартной продукции, так и требования, специфичные для конкретного применения.

Сертификаты компании

Возможности Chungfo Fan в области качества и управления продукцией охватывают множество международных стандартов и требований к сертификации.

Компания имеет соответствующие сертификаты и возможности обеспечения соответствия, включая ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH и IATF16949.

Некоторые продукты имеют информацию о сертификации, связанной с UL, с регистрацией продукта UL GPWV2.E311396.

Для производителей промышленного оборудования возможности сертификации, стабильность производства, тестирование продукции и техническая поддержка являются важными факторами при выборе долгосрочного поставщика вентиляторов охлаждения.

Надежный поставщик вентиляторов охлаждения должен не только предоставлять продукт с требуемым воздушным потоком, но и обеспечивать стабильное качество, стабильное производство, соответствующее тестирование и техническую поддержку на протяжении всего процесса разработки продукции и массового производства.

Chungfo Fan стремится предоставлять стабильные, эффективные и надежные решения для охлаждающих вентиляторов производителям промышленного оборудования и помогать клиентам создавать более надежные системы управления теплом.
