По мере того как электронные устройства становятся меньше, умнее и мощнее, отвод тепла стал одной из самых важных инженерных задач при проектировании компактных устройств. Современные платы управления, коммуникационное оборудование, медицинские приборы, умная бытовая техника, промышленные контроллеры, системы зарядки, встраиваемые компьютеры и портативные электронные устройства должны обеспечивать более высокую производительность, занимая при этом меньше физического пространства. Эта тенденция создает очевидное противоречие: электронные компоненты выделяют больше тепла, в то время как доступное пространство для управления тепловыми режимами становится меньше.

A мини-вентилятор охлаждения обеспечивает практическое решение этой проблемы. В отличие от пассивных методов отвода тепла, которые основаны только на естественной конвекции или теплопроводности, активный миниатюрный вентилятор может непрерывно перемещать воздух внутри ограниченного корпуса, удалять накопившееся тепло и повышать тепловую стабильность чувствительных компонентов.

Важность компактного охлаждения легко понять. Небольшой электронный корпус может содержать процессор, источник питания, печатную плату, трансформатор, драйвер двигателя, коммуникационный модуль, аккумуляторную систему или другие тепловыделяющие компоненты. Когда эти компоненты работают непрерывно, внутри корпуса может накапливаться тепло. Если внутренняя температура поднимается выше рекомендуемого рабочего диапазона, электронные компоненты могут испытывать снижение производительности, ускоренное старение, неожиданные отключения или сокращение срока службы.

Поэтому мини-вентиляторы охлаждения являются не просто уменьшенными версиями обычных вентиляторов. Это тщательно разработанные компоненты управления тепловым режимом, которые должны обеспечивать баланс между воздушным потоком, статическим давлением, уровнем шума, энергопотреблением, размерами, надежностью и требованиями к установке.

Для производителей выбор правильного миниатюрного вентилятора особенно важен, поскольку сам вентилятор должен помещаться в том же ограниченном пространстве, что и компоненты, которые он предназначен защищать. Вентилятор с отличным воздушным потоком, но не подходящий для корпуса, бесполезен. Вентилятор, который идеально подходит по размеру, но не способен преодолеть сопротивление воздушному потоку, также может не решить проблему перегрева.

В этой статье объясняется, как мини-вентиляторы охлаждения решают проблемы отвода тепла в компактных устройствах, как инженерам следует выбирать подходящий вентилятор, почему размер вентилятора имеет значение и как такие производители, как Chungfo, могут поддерживать индивидуальные решения по охлаждению для современного электронного оборудования.

Почему компактные устройства сталкиваются с растущими проблемами отвода тепла

Первая причина — более высокая плотность компонентов.

Современные электронные устройства содержат больше функций в корпусах меньшего размера. Устройство, в котором раньше использовалось несколько отдельных печатных плат, теперь может объединять процессоры, схемы управления питанием, датчики, модули беспроводной связи и системы управления на компактной печатной плате.

Это создает концентрированные источники тепла. Вместо распределения тепла по большому корпусу несколько компонентов могут выделять тепло на небольшой площади.

Вторая причина — растущая плотность вычислений и мощности.

Процессоры, силовые модули, преобразователи напряжения, контроллеры двигателей, системы зарядки и силовые полупроводниковые устройства могут выделять значительное количество тепла при непрерывной работе. Даже если отдельные компоненты относительно малы, их совокупная тепловая мощность может стать существенной.

Третья причина — более тонкая конструкция устройств.

Потребители и промышленные пользователи все чаще ожидают, что оборудование будет компактным и легким. Поэтому производители уменьшают толщину корпуса и внутренние зазоры. К сожалению, меньшие внутренние пространства также снижают естественную циркуляцию воздуха.

Четвертая причина — ограниченный воздушный поток.

В компактном корпусе могут находиться кабели, печатные платы, радиаторы, кронштейны, аккумуляторы, разъемы и конструктивные элементы. Эти объекты нарушают движение воздуха и создают сопротивление. Даже при установленном вентиляторе фактический воздушный поток, поступающий к источнику тепла, может быть значительно ниже теоретического максимального значения, указанного в каталоге.

Пятая причина — условия эксплуатации.

Компактное электронное оборудование может устанавливаться внутри шкафов управления, зарядных станций, медицинских приборов, коммуникационных блоков, промышленного оборудования или бытовой техники. Температура окружающей среды может значительно различаться в зависимости от применения.

При повышении температуры окружающей среды разница температур между устройством и окружающим воздухом становится меньше. Это усложняет удаление тепла и повышает важность принудительного воздушного потока.

Как мини-вентилятор охлаждения удаляет тепло

Основной принцип прост. Миниатюрный вентилятор преобразует электрическую энергию в механическое вращение, а вращающаяся крыльчатка перемещает воздух через устройство.

Однако эффективное управление тепловым режимом зависит от гораздо большего, чем просто перемещение воздуха.

Когда холодный воздух поступает внутрь корпуса, он проходит через горячие компоненты и поглощает часть их тепловой энергии. Затем нагретый воздух перемещается к выходному отверстию или другой зоне охлаждения.

Это создает непрерывный воздухообмен.

Например, рассмотрим компактный модуль управления питанием. Полупроводниковый компонент выделяет тепло во время работы. Если принудительный воздушный поток отсутствует, окружающий его воздух постепенно становится горячее. Поскольку разница температур уменьшается, отвод тепла становится менее эффективным.

Когда мини-вентилятор охлаждения направляет свежий воздух к компоненту, более теплый воздух вокруг компонента постоянно заменяется. Поэтому тепловое сопротивление между компонентом и окружающим воздухом может быть снижено.

Хорошо спроектированная система охлаждения обычно учитывает три области: воздухозабор, путь воздушного потока и выход воздуха.

Если воздухозабор заблокирован, вентилятор не сможет получать достаточное количество свежего воздуха.

Если путь воздушного потока слишком узкий, потери давления увеличиваются.

Если выход воздуха спроектирован плохо, горячий воздух может оставаться внутри корпуса.

Поэтому вентилятор всегда следует рассматривать как часть полной системы управления тепловым режимом, а не как отдельный компонент.

Почему размер вентилятора важен в компактных приложениях

Размер вентилятора напрямую влияет на соотношение между воздушным потоком, давлением, пространством для установки и акустическими характеристиками.

Более крупные вентиляторы часто могут перемещать больше воздуха при меньших скоростях вращения, но им требуется больше места для установки. Меньшие вентиляторы могут размещаться в ограниченных пространствах, но им может потребоваться более высокая скорость вращения для создания достаточного воздушного потока.

Именно поэтому выбор вентилятора нельзя основывать только на физических размерах.

Например, вентилятор 133 мм может подходить для корпуса, где требуется больший воздушный поток и имеется достаточно места для монтажа. В другом применении вентилятор 106 мм может обеспечить лучший баланс между воздушным потоком и ограничениями по установке.

Правильный выбор зависит от фактической тепловой нагрузки, размеров корпуса, сопротивления воздушному потоку, рабочего напряжения, целевого уровня шума и требуемого срока службы.

Поэтому инженерам следует определить требуемые характеристики охлаждения до выбора физического размера вентилятора.

Важность воздушного потока

Воздушный поток является одной из наиболее заметных характеристик вентилятора.

Он описывает, какой объём воздуха вентилятор может перемещать при определённых условиях испытания. Однако максимальный воздушный поток не обязательно отражает воздушный поток, который будет достигнут после установки вентилятора внутри реального изделия.

Когда воздух проходит через фильтры, радиаторы, узкие каналы, защитные решётки, вентиляционные отверстия или сложные внутренние конструкции, возникает сопротивление.

Поэтому вентилятор должен обеспечивать достаточный воздушный поток в рабочей точке системы.

Именно поэтому инженерам следует оценивать характеристику вентилятора, а не смотреть только на значение максимального воздушного потока.

Вентилятор с высоким показателем свободного воздушного потока может работать плохо в корпусе с высоким сопротивлением, если его способность создавать статическое давление недостаточна.

Для компактных устройств это различие особенно важно, поскольку внутренние каналы воздушного потока часто являются узкими.

Статическое давление и компактные корпуса

Статическое давление описывает способность вентилятора поддерживать воздушный поток при наличии сопротивления.

Представьте компактный электронный корпус с несколькими небольшими вентиляционными отверстиями. Вентилятор должен проталкивать воздух через эти отверстия. Если отверстия слишком маленькие, сопротивление давлению увеличивается.

Вентилятор, предназначенный для такого применения, должен обладать соответствующими характеристиками статического давления.

Именно поэтому простой выбор вентилятора с наибольшим значением воздушного потока может привести к неудовлетворительным результатам.

Инженерам следует учитывать полное сопротивление системы и определить точку, в которой характеристика производительности вентилятора пересекается с характеристикой сопротивления системы.

Для производителей, разрабатывающих специализированное оборудование, такой анализ может значительно улучшить тепловые характеристики.

Почему направленный воздушный поток важен

Миниатюрные вентиляторы часто используются для охлаждения конкретных компонентов, выделяющих тепло, а не всей комнаты или корпуса.

Поэтому направленный воздушный поток может обеспечить отличную тепловую эффективность.

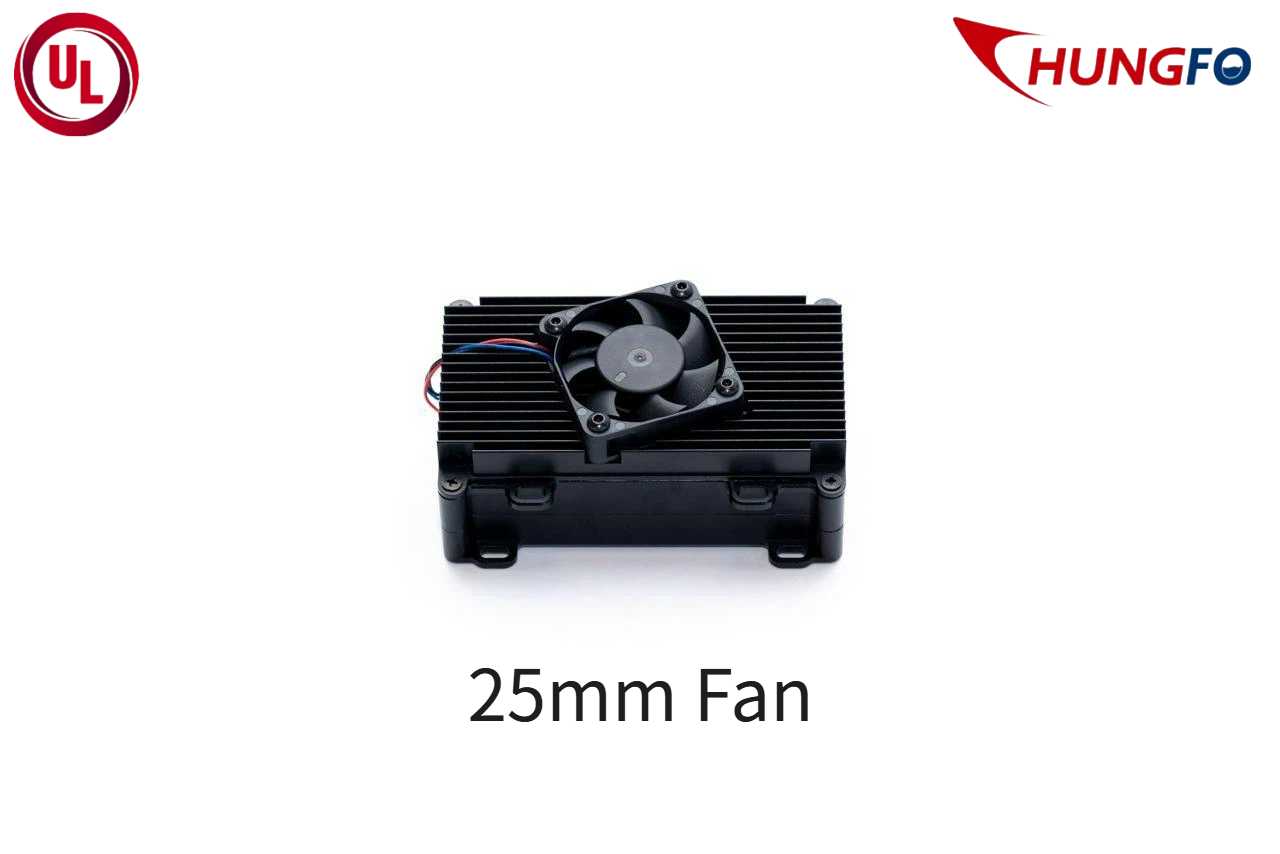

Например, вентилятор можно расположить так, чтобы воздушный поток проходил непосредственно через радиатор, процессор, силовой транзистор, контроллер двигателя или трансформатор.

Такой подход может быть более эффективным, чем простая случайная циркуляция воздуха внутри корпуса.

В компактном устройстве каждый миллиметр внутреннего пространства имеет значение. Тщательно разработанный путь воздушного потока позволяет небольшому вентилятору обеспечивать значительное охлаждение без необходимости использования крупной системы охлаждения.

Мини-вентиляторы охлаждения и надёжность электронных компонентов

Температура оказывает большое влияние на надёжность электронных компонентов.

Когда компоненты работают при повышенных температурах в течение длительного времени, может увеличиваться деградация материалов и электрическое напряжение. Конденсаторы, полупроводниковые устройства, аккумуляторы, двигатели, датчики и другие компоненты могут подвергаться воздействию чрезмерного нагрева.

Мини-вентилятор охлаждения может помочь поддерживать более стабильную внутреннюю температуру.

Целью не обязательно является сделать устройство холодным. Вместо этого задача заключается в поддержании критически важных компонентов в подходящем диапазоне рабочих температур.

Стабильное управление температурой может обеспечить постоянную производительность устройства и помочь снизить тепловую нагрузку.

Это особенно важно для оборудования, предназначенного для непрерывной работы.

Применение мини-вентиляторов охлаждения

Мини-вентиляторы охлаждения широко используются в компактных электронных системах.

Одним из важных применений являются встраиваемые вычислительные системы.

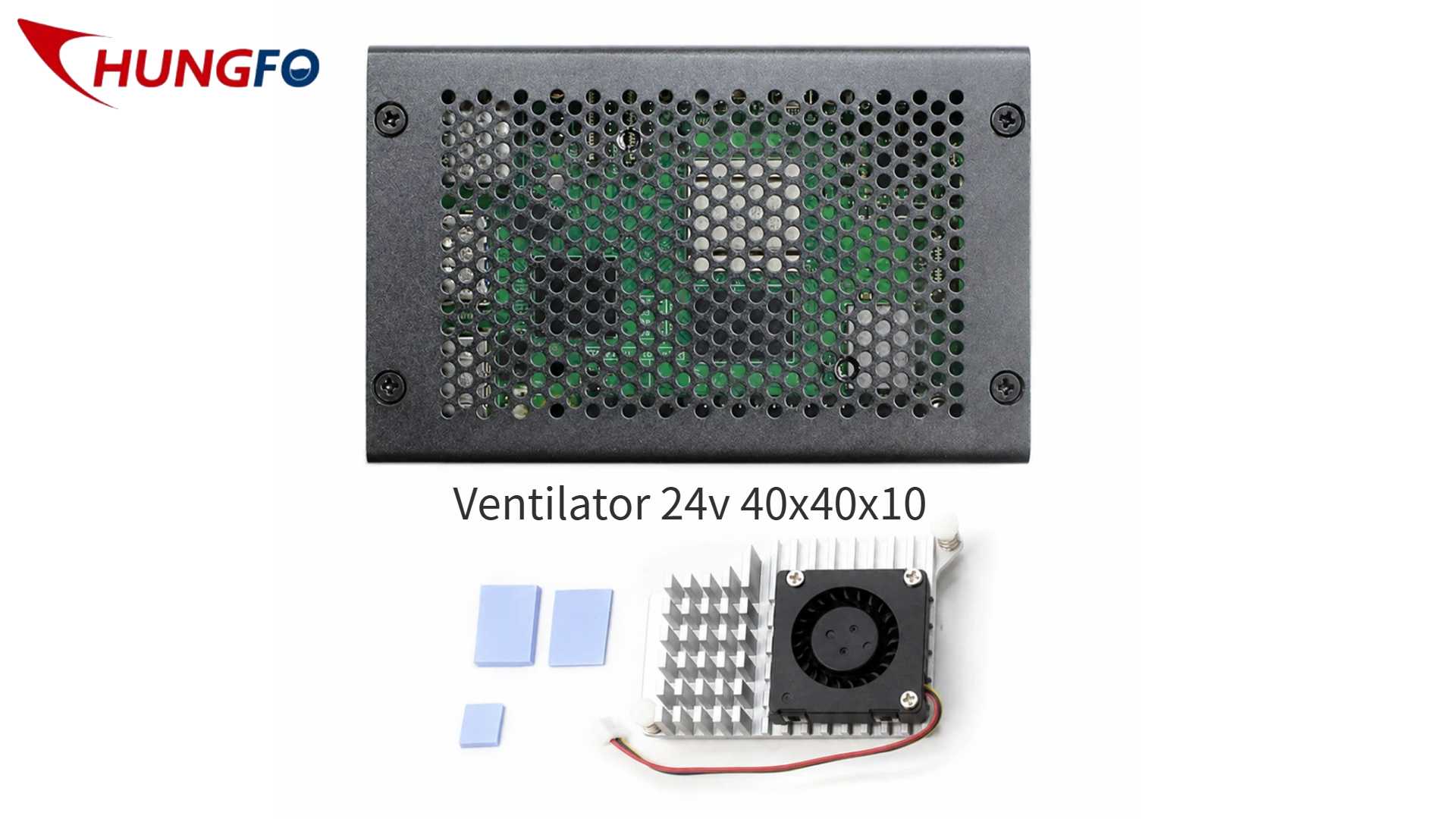

Небольшие компьютеры и устройства периферийных вычислений могут выделять значительное количество тепла, когда процессоры работают непрерывно. Компактный вентилятор, установленный рядом с радиатором, может увеличить воздушный поток и улучшить температурную стабильность.

Другим применением является сетевое оборудование.

Маршрутизаторы, коммуникационные модули, промышленные шлюзы и сетевые контроллеры могут работать непрерывно и часто устанавливаются в относительно небольших корпусах. Миниатюрный вентилятор может удалять накопившееся тепло, сохраняя требуемый компактный форм-фактор.

Медицинское оборудование является ещё одной важной областью применения.

Медицинские приборы часто требуют стабильной работы, контролируемого уровня шума и надёжного управления температурой. Правильно подобранный компактный вентилятор может обеспечивать активный воздушный поток без значительного увеличения размера оборудования.

Бытовые приборы также всё чаще требуют миниатюрных решений для охлаждения.

Современные приборы содержат платы управления, силовую электронику, датчики, коммуникационные модули и двигатели. Эти компоненты могут работать в ограниченном пространстве, где естественной конвекции недостаточно.

Промышленное оборудование управления представляет собой ещё одну сложную среду.

Модули управления, источники питания, оборудование автоматизации и системы мониторинга могут работать в течение длительного времени. Вентиляторы охлаждения помогают поддерживать стабильную внутреннюю температуру и обеспечивать непрерывную работу.

Зарядное оборудование и силовая электроника также создают значительные проблемы, связанные с теплоотводом.

Преобразование энергии генерирует тепло, особенно при работе с высокой нагрузкой. Компактный вентилятор может помочь отводить тепло от силовых компонентов и повысить термическую стабильность.

Выбор между вентилятором 133 мм и вентилятором 106 мм

При сравнении вентиляторов разных размеров инженерам следует начинать с корпуса, а не с вентилятора.

вентилятор 133 мм может быть подходящим вариантом, если изделие предоставляет достаточно места для установки и требует большего воздушного потока.

вентилятор 106 мм может быть предпочтительнее, если корпус меньше или если системе охлаждения необходимо сбалансировать воздушный поток с ограничениями по установке.

Однако одни только размеры не определяют эффективность охлаждения.

Инженерам следует сравнивать воздушный поток, статическое давление, скорость, энергопотребление, уровень шума, конструкцию подшипников, рабочую температуру, ожидаемый срок службы и монтажную конструкцию.

Вентилятор также должен соответствовать электрической системе.

Распространённые рабочие напряжения постоянного тока включают 5 В, 12 В и 24 В, а решения с вентиляторами переменного тока также доступны для различных архитектур оборудования.

Перед производством следует подтвердить правильное напряжение, ток, разъём, метод управления и функции защиты.

Контроль шума в миниатюрных вентиляторах

Шум является важным фактором, поскольку компактное оборудование всё чаще используется в офисах, лабораториях, медицинских учреждениях, домах и других местах, чувствительных к шуму.

Миниатюрные вентиляторы могут создавать аэродинамический и механический шум.

Аэродинамический шум зависит от геометрии лопастей, скорости вращения, турбулентности воздушного потока и условий давления.

Механический шум может быть связан с подшипниками, вибрацией двигателя, дисбалансом ротора или конструкцией установки.

Поэтому снижение шума требует комплексного инженерного подхода.

Геометрию лопастей можно оптимизировать для снижения турбулентности.

Балансировка ротора может уменьшить вибрацию.

Подходящие системы подшипников могут обеспечить плавную длительную работу.

Скорость вентилятора также можно регулировать в соответствии с фактической тепловой нагрузкой.

Вместо постоянной работы на максимальной скорости система управления на основе температуры может увеличивать скорость вентилятора только при возрастании потребности в охлаждении.

Такой подход позволяет снизить ненужный шум и энергопотребление.

Энергоэффективность и управление вентилятором

Энергоэффективность является ещё одним важным фактором.

Вентилятор потребляет электрическую энергию, поэтому решение для охлаждения должно обеспечивать требуемые тепловые характеристики без лишнего энергопотребления.

Современные системы могут использовать температурные датчики, управление PWM, работу с переменной скоростью или другие стратегии управления.

Когда внутренняя температура низкая, вентилятор может работать на сниженной скорости.

Когда тепловая нагрузка увеличивается, контроллер может повысить скорость вентилятора.

Это обеспечивает баланс между эффективностью охлаждения, акустическим комфортом и энергопотреблением.

Для оборудования с питанием от аккумуляторов это особенно важно, поскольку каждый дополнительный ватт может влиять на продолжительность работы.

Надёжность важнее первоначальной стоимости

Цена покупки охлаждающего вентилятора является лишь одной частью общей стоимости.

Если вентилятор выходит из строя преждевременно, последствия могут включать простой оборудования, затраты на обслуживание, гарантийные претензии, замену в полевых условиях и повреждение других компонентов.

Поэтому для промышленного оборудования надёжность следует учитывать наряду со стоимостью.

К важным факторам относятся качество двигателя, конструкция подшипников, балансировка ротора, выбор материалов, устойчивость к воздействию окружающей среды, рабочая температура, характеристики вибрации и стабильность производства.

Производителям также следует учитывать, может ли поставщик вентилятора обеспечить стабильное массовое производство.

Вентилятор, который хорошо работает во время испытаний прототипа, но не может поддерживать стабильные характеристики среди тысяч единиц продукции, может создать серьезные проблемы в производстве.

Понимание цены вентилятора для инверторного охладителя

Когда клиенты ищут цену вентилятора для инверторного охладителя, они часто сосредотачиваются на стоимости единицы продукции. Однако профессиональные закупки должны учитывать не только первоначальную цену покупки.

На цену вентилятора могут влиять размер, конструкция двигателя, тип подшипника, требования к воздушному потоку, напряжение, скорость, материалы, конфигурация разъема, функции управления, уровень защиты, требования к сертификации, индивидуализация, упаковка и объем заказа.

Например, индивидуально разработанный промышленный вентилятор может стоить дороже стандартной модели, поскольку требует специальной оснастки, электрической конфигурации, испытаний или сертификации.

Таким образом, самое низкое предложение не всегда является наиболее экономичным решением.

Лучший подход — оценивать общую стоимость владения.

Надежный вентилятор, который непрерывно работает в течение многих лет, может обеспечивать большую экономическую ценность, чем более дешевый продукт, требующий частой замены.

Индивидуальные решения для охлаждения от Guangdong Chungfo

Guangdong Chungfo предоставляет решения с охлаждающими вентиляторами для различных компактных электронных применений.

Компания специализируется на разработке и производстве вентиляторов, обладая возможностями в области проектирования продукции, литья под давлением, производства SMT, сборки и тестирования характеристик.

Такой интегрированный производственный подход позволяет корректировать конструкцию вентилятора в соответствии со структурой оборудования заказчика.

Для компактных применений индивидуализация может включать размеры, направление воздушного потока, напряжение, ток, конфигурацию разъема, скорость, требования к уровню шума, варианты подшипников, длину кабеля, монтажную конструкцию и другие характеристики.

Испытания также являются важной частью разработки продукции.

Характеристики вентилятора можно оценивать с помощью испытаний воздушного потока, давления, шума, температуры, динамической балансировки и других процессов контроля качества.

Это позволяет производителям выйти за рамки простого соответствия размеров и разработать решение для охлаждения на основе реальных требований эксплуатации.

Как выбрать подходящий мини-вентилятор для охлаждения

Процесс выбора следует начинать с определения тепловой проблемы.

Во-первых, определите основные источники тепла.

Во-вторых, оцените общее тепловыделение.

В-третьих, определите допустимую рабочую температуру.

В-четвертых, оцените размер корпуса и доступную область для установки.

В-пятых, определите ограничения воздушного потока.

В-шестых, определите необходимый воздушный поток и статическое давление.

В-седьмых, выберите подходящее напряжение и метод управления.

В-восьмых, определите допустимые уровни шума и вибрации.

В-девятых, учитывайте предполагаемые условия эксплуатации.

Наконец, оцените надежность, сертификацию, производственные мощности и общую стоимость.

Этот процесс снижает риск выбора вентилятора только на основе одной характеристики.

Будущее компактного управления температурой

По мере того как электронные устройства становятся меньше и мощнее, управление температурным режимом будет приобретать все большее значение.

Оборудование искусственного интеллекта, встраиваемые вычислительные системы, робототехника, электроника электромобилей, зарядное оборудование, медицинские устройства, промышленная автоматизация, умная бытовая техника и коммуникационные системы увеличивают спрос на компактные решения для охлаждения.

Мини-вентиляторы для охлаждения будут продолжать развиваться.

Будущие продукты, вероятно, будут ориентированы на более высокую эффективность, меньший уровень шума, повышенную надежность, более интеллектуальное управление скоростью, лучшую устойчивость к окружающей среде и большую степень индивидуализации.

Целью будет не просто создание вентиляторов меньшего размера.

Настоящая задача будет заключаться в создании компактных вентиляторов, способных обеспечивать точно контролируемое охлаждение внутри все более сложных устройств.

Заключение

Мини-вентиляторы для охлаждения решают фундаментальную проблему современной электроники: как отводить тепло при ограниченном доступном пространстве.

Их ценность заключается в способности обеспечивать управляемый принудительный воздушный поток внутри компактных корпусов без необходимости использования крупной системы охлаждения.

Однако успешное управление теплом зависит от правильного проектирования.

Размер вентилятора, воздушный поток, статическое давление, уровень шума, энергопотребление, направление установки, рабочая температура, надежность и сопротивление системы необходимо рассматривать комплексно.

Вентилятор размером 133 мм может быть идеальным для одного корпуса, а вентилятор размером 106 мм — лучше для другого. Правильный выбор зависит от фактического применения, а не только от номинального размера.

Аналогично, при оценке цены вентилятора охлаждения инвертора клиенты должны учитывать качество, возможность индивидуальной настройки, надежность, срок службы и общую стоимость владения, а не выбирать только самое низкое предложение.

Для производителей, разрабатывающих компактные электронные изделия, сотрудничество с опытным поставщиком вентиляторов может стать решающим фактором между простой установкой вентилятора и созданием действительно эффективной системы управления теплом.

Благодаря профессиональным возможностям в области проектирования, производства, тестирования и индивидуальной настройки компания Guangdong Chungfo может поддержать клиентов, которым требуются надежные решения для охлаждения компактного электронного оборудования и требовательных промышленных применений.

Часто задаваемые вопросы

Что такое мини-вентилятор охлаждения?

Мини-вентилятор охлаждения — это компактный активный компонент охлаждения, предназначенный для перемещения воздуха внутри небольших электронных устройств, корпусов, бытовых приборов и промышленного оборудования. Его основная задача — удаление накопленного тепла и повышение стабильности температуры.

Почему мини-вентиляторы охлаждения важны для компактных устройств?

Компактные устройства часто содержат электронные компоненты высокой плотности в ограниченном внутреннем пространстве. Естественной конвекции может быть недостаточно для эффективного отвода тепла. Мини-вентилятор охлаждения обеспечивает принудительный воздушный поток и помогает отводить тепло от критически важных компонентов.

Всегда ли больший вентилятор лучше?

Нет. Больший вентилятор может обеспечивать больший воздушный поток, но также требует больше места для установки. Лучший вентилятор — это тот, который обеспечивает достаточный воздушный поток и характеристики давления, при этом соответствует конструкции оборудования и требованиям по шуму, энергопотреблению и надежности.

В чем разница между вентилятором 133 мм и вентилятором 106 мм?

Основное различие заключается в физических размерах, но практическая разница включает воздушный поток, способность создавать давление, скорость, место установки, уровень шума и энергопотребление. Правильный выбор зависит от требований приложения к отводу тепла.

Как выбрать вентилятор охлаждения для инвертора?

Начните с определения тепловыделения инвертора, размера корпуса, условий эксплуатации, сопротивления воздушному потоку, требуемого температурного диапазона и доступного места для установки. Затем выберите вентилятор в соответствии с требованиями к воздушному потоку, статическому давлению, напряжению, уровню шума и надежности.

Какие факторы влияют на цену вентилятора охлаждения инвертора?

На цену могут влиять размер вентилятора, конструкция двигателя, тип подшипника, материалы, напряжение, скорость, воздушный поток, давление, конфигурация разъема, индивидуальная настройка, сертификация, объем заказа и требования к тестированию.

Можно ли настраивать мини-вентиляторы охлаждения под заказ?

Да. В зависимости от производителя и применения индивидуальная настройка может включать размеры, напряжение, скорость, направление воздушного потока, разъем, длину кабеля, монтажную конструкцию, тип подшипника и метод управления.

Как можно снизить шум вентилятора?

Шум можно снизить с помощью оптимизированной конструкции лопастей, балансировки ротора, подходящих подшипников, контролируемой скорости вращения, улучшенных монтажных конструкций и правильного проектирования воздушного пути.

Подходят ли мини-вентиляторы охлаждения для промышленного оборудования?

Да. Миниатюрные вентиляторы могут использоваться в промышленных контроллерах, встраиваемых компьютерах, коммуникационном оборудовании, источниках питания, зарядном оборудовании, системах автоматизации, медицинском оборудовании и других приложениях, где внутреннее пространство ограничено.

Какую информацию следует предоставить при запросе коммерческого предложения на вентилятор?

Производителям следует предоставить требуемые размеры, напряжение, целевой воздушный поток, требования к давлению, рабочую температуру, требования к шуму, монтажную информацию, характеристики разъема, условия применения, ожидаемое количество и любые требования к сертификации.
